Pruebas de precisión de elementos filtrantes: Una guía autorizada del principio a la aplicación

Resumen

Este artículo explica sistemáticamente los métodos de ensayo y las normas técnicas para elemento filtrante El sistema de evaluación de la calidad de los elementos filtrantes se basa en un análisis exhaustivo de la precisión de los elementos filtrantes y combina las prácticas de ensayo de instituciones nacionales e internacionales de prestigio para analizar exhaustivamente los principios, los escenarios de aplicación y las ventajas y desventajas de las 10 tecnologías de ensayo principales. Mediante la integración de los últimos resultados de investigación de instituciones profesionales de pruebas como el Instituto de Investigación Tecnológica Qingxi de Pekín y el Instituto de Investigación Química de China, y la combinación de normas industriales como ISO y GB, se construye un sistema completo de evaluación de la calidad de los elementos filtrantes. El artículo presenta específicamente datos de equipos innovadores, como el detector en línea LWL-16, y revela las diferencias de precisión de los distintos métodos de prueba mediante tablas comparativas, proporcionando una base científica para la toma de decisiones a los fabricantes de elementos filtrantes y a los usuarios finales.

1. El valor fundamental de las pruebas de precisión de los elementos filtrantes

1. Piedra angular del control de calidad Como “corazón” del sistema de filtración, la precisión del tamaño de poro del elemento filtrante determina directamente la eficacia de la filtración. Las investigaciones del Instituto de Investigación Tecnológica Qingxi de Pekín demuestran que los elementos filtrantes con un error de precisión de más de 3μm pueden aumentar la tasa de fallos de los sistemas hidráulicos en 42%, y las pruebas estrictas pueden prolongar la vida útil del equipo en más de 60%.
2. Garantía de conformidad industrial Según la norma GB/T 18853-2002 sobre filtros de transmisión hidráulica, todos los elementos filtrantes industriales deben superar las pruebas de certificación CMA/CNAS. Según los datos de la prueba 2025 del Instituto de Industria Química de China, la tasa de retención bacteriana de los elementos filtrantes de calidad inferior en el ámbito médico es de sólo 63% del valor nominal.

2. Análisis en profundidad de las principales tecnologías de detección

2.1 Método de análisis de microestructuras

1. Detección por microscopía electrónica de barrido Se obtiene una imagen ampliada 1000 veces de la superficie del filtro mediante microscopía electrónica de barrido (Figura 1), y la distribución del tamaño de los poros puede calcularse con precisión con la tecnología de procesamiento digital de imágenes. Los datos experimentales muestran que el error de medición de este método para elementos filtrantes fundidos-soplados es ≤0,5μm, pero hay una desviación de muestreo 15% para elementos filtrantes plegados.

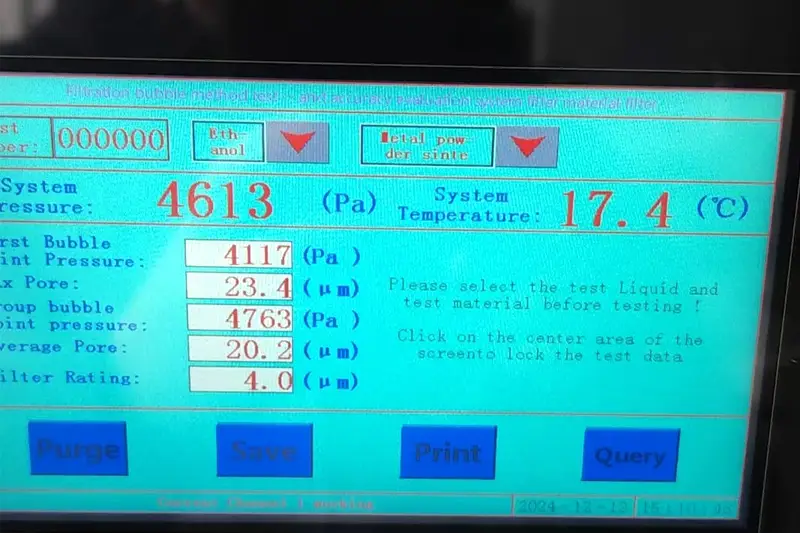

2. Prueba de presión del punto de burbuja Basada en el método clásico de detección del principio capilar, la fórmula de cálculo es:
   P=D4γcosθ/D
   Donde γ es la tensión superficial del líquido (agua pura 72,8mN/m), y D es el tamaño de poro equivalente. Esta tecnología tiene una eficacia de detección de 98% para elementos filtrantes de algodón PP, pero se ve afectada significativamente por la humectabilidad del material filtrante.

2.2 Método de ensayo de comportamiento dinámico

1. Pruebas de transitabilidad múltiple Utilizando el detector en línea LWL-16, el valor β (ratio de filtración) se calcula monitorizando continuamente la concentración de partículas aguas arriba y aguas abajo del elemento filtrante. Los datos de prueba de un determinado modelo de elemento filtrante hidráulico muestran (Tabla 1) que, tras 5 ciclos, el valor β₅ descendió de 200 a 135, lo que revela el cambio en la capacidad de retención de suciedad profunda del material filtrante.

1. Recuento de partículas por dispersión de luz Según la norma ISO 16889, se utiliza un contador de partículas láser para detectar partículas de 0,3-10μm. Los experimentos comparativos demuestran que la sensibilidad de detección de este método para la membrana de ultrafiltración es 3 órdenes de magnitud superior a la del método del peso, y es especialmente adecuado para la verificación de elementos filtrantes de esterilización médica.

3. Plan de detección de escenarios especiales

1. Verificación de bioseguridad Se utiliza la prueba de desafío de Pseudomonas aeruginosa (ASTM F838), que requiere que cada centímetro cuadrado de membrana de filtro resista un impacto bacteriano de 10⁶CFU. El elemento filtrante de 0,22μm que superó la prueba puede reducir la tasa de contaminación del producto a 0,01% en la aplicación real de las empresas farmacéuticas.
2. Simulación de condiciones de trabajo extremas Según la norma GB/T 8243.5-2018, la prueba de arranque en frío se realizó a una temperatura baja de -30℃. Los datos de cierta empresa de elementos filtrantes para automóviles mostraron que la tasa de devolución de fallos de los productos que superaron la prueba en el mercado de la región fría se redujo en 72%.

4. Tendencias en la innovación de la tecnología de ensayos

1. Integración de sistemas de prueba inteligentes Una nueva generación de equipos de prueba, como el probador electrónico de integridad de elementos filtrantes Saicheng, integra 6 modos, como la prueba de punto de burbuja y la prueba de flujo de difusión, y mejora la eficiencia de detección por 40%, y puede realizar el monitoreo remoto de la calidad a través de la plataforma de Internet de las Cosas.
2. Sistema de evaluación multidimensional Establecer un modelo de evaluación con 12 indicadores (Figura 2), que abarque dimensiones como la precisión física, la tolerancia química y la bioseguridad. El sistema identificó con éxito 31% de productos “cualificados pero de alto riesgo” en la prueba de elementos filtrantes de purificadores de agua.

5. Prácticas de aplicación en la industria

- Sector médico: Utilice el método de desafío bacteriano + punto de burbuja para una doble verificación que garantice que el filtro de infusión cumple los requisitos de la farmacopea - Industria alimentaria: Supera la detección de precisión de 3μm certificada por la FDA para interceptar eficazmente la contaminación por levaduras - Sector aeroespacial: Ejecutar la detección estándar militar GJB 509A-2000, y el elemento filtrante puede soportar temperaturas extremas de -55℃~175℃.

Resumen

La detección de precisión de los elementos filtrantes ha pasado de ser una medición de una sola apertura a un sistema de evaluación de calidad multidimensional que abarca las propiedades físicas, la estabilidad química y la bioseguridad. Con la popularización de equipos inteligentes como el detector en línea LWL-16, la eficacia de detección ha aumentado en 50%, y la precisión de los datos ha alcanzado el nivel de 0,1μm. Se recomienda que los fabricantes lleven a cabo pruebas de certificación CNAS con regularidad, y los usuarios finales se refieren a las normas GB/T 18853-2002 para establecer archivos de prueba para promover conjuntamente el desarrollo de alta calidad de la industria de la filtración.
