Carcasas de filtros de purificación de condensado para líneas de alta temperatura

La carcasa de un filtro de purificación de condensado instalado en una línea de alta temperatura tiene una función más limitada de lo que su nombre sugiere. La purificación en sí, es decir, la eliminación de iones disueltos, la lleva a cabo la resina de intercambio iónico, y dicha resina suele ser más sensible a la temperatura que el recipiente de acero inoxidable instalado delante de ella. La función de la carcasa es mecánica: detener los productos de corrosión y los residuos antes de que lleguen a las bombas, los intercambiadores de calor o el lecho de resina, o retener las partículas finas de resina una vez que han pasado por él. Por lo tanto, para los compradores, la decisión no se limita a elegir qué carcasa resiste la temperatura de la línea. Se trata de determinar en qué punto del circuito debe situarse la filtración, qué componente limita la resistencia térmica de todo el conjunto y qué elemento se adapta mejor a la función. Esta guía aborda esas decisiones y los detalles que hay que aclarar antes de solicitar un presupuesto.

¿Para qué sirve una carcasa de filtro en un circuito de purificación de condensado?

El tratamiento de purificación del condensado consiste en tratar el condensado que regresa tras el uso del vapor, con el fin de evitar que los contaminantes lleguen a la caldera. Según Resumen de Power Engineering sobre el tratamiento de condensados de yacimientos profundos, los sistemas siguen dos enfoques: lechos profundos de resina de intercambio iónico en forma de perlas, o resina en polvo aplicada como capa previa sobre un elemento filtrante. Ninguno de los dos enfoques constituye una “carcasa de filtro” en el sentido en que suele entenderlo un equipo de compras. Una carcasa estándar con una cesta filtrante, un cartucho o una bolsa se coloca alrededor del depurador y desempeña tres funciones de apoyo:

Protección del lado caliente: retiene las incrustaciones, el óxido y los residuos antes de que lleguen a las bombas, las válvulas y los intercambiadores de calor.
Filtración previa al pulidor: limitar la carga de partículas en el depósito de resina.
Captura de resina: reteniendo las perlas de resina y las partículas finas aguas abajo. La descripción del diseño para el Sistema de purificación de condensado EPR de EE. UU. establece que se instalen filtros de resina aguas abajo de cada intercambiador iónico para eliminar las partículas finas de resina.

La necesidad de un depurador depende de la planta. El mismo artículo de «Power Engineering» señala que el depurado suele ser innecesario en sistemas de baja presión por debajo de 600 psig, donde la dosificación de productos químicos, la filtración de partículas gruesas y la descarbonatación suelen ser suficientes. En ese caso, un colador o una carcasa de filtro correctamente especificados pueden ser la solución completa, y no un accesorio de un sistema de resina. El artículo es una publicación especializada antigua, por lo que conviene considerar sus rangos de presión como una guía general y contrastarlos con los requisitos de agua de alimentación del fabricante de la caldera.

Por qué la temperatura de la resina suele ser más importante que la temperatura de la línea

La resina de intercambio iónico establece el límite máximo práctico de temperatura para el pulido, y ese límite suele estar muy por debajo de la temperatura de una tubería de condensado caliente. Resumen de un artículo técnico sobre Rendimiento de las resinas de intercambio iónico en el tratamiento de condensados a alta temperatura describe el creciente interés por el pulido a temperaturas que se acercan o superan los 60 °C, y califica el funcionamiento habitual por encima de los 60 °C como “muy agresivo” para las resinas. El mismo resumen añade que el pulido en lecho profundo se ha llevado a cabo con éxito a temperaturas elevadas cuando se eligen correctamente las resinas y el diseño del proceso y las prácticas operativas son adecuadas.

Para un comprador, esto cambia la perspectiva sobre la vivienda. Si la temperatura de la línea es superior a la que puede soportar la resina, se da una de estas dos situaciones:

La vivienda se encuentra aguas arriba de un enfriador, por lo que protege los equipos del lado caliente y debe soportar la temperatura total de la línea.
La vivienda se encuentra posterior a la refrigeración, por lo que su temperatura depende del rendimiento del refrigerador y de lo que ocurra cuando este falle.

En ninguno de los dos casos basta con comprar el recipiente con la clasificación más alta del mercado. Pregunta primero al diseñador de la pulidora o al proveedor de la resina cuál es la temperatura de entrada admisible y, a continuación, coloca la carcasa teniendo en cuenta ese dato.

Ubicación de las carcasas de los filtros en un circuito de condensado caliente

La tabla siguiente desglosa las posiciones habituales. Se basa únicamente en orientaciones cualitativas; los límites reales dependen del diseño de su sistema y de las fichas técnicas de los equipos.

Puesto	Trabajo principal	Exposición a la temperatura	Carcasa y elemento típicos	Qué hay que comprobar
Lado caliente, antes del enfriador o de las bombas	Elimina las incrustaciones gruesas, el óxido y los residuos	Temperatura en toda la línea	Colador de cesta con cesta perforada o revestida de malla	Material de la junta, presión nominal, tamaño de la perforación, margen de solape
Entre el enfriador y el depósito de resina	Reducir la carga de partículas en el lecho de resina	Se ha reducido, pero depende del rendimiento del refrigerador	Carcasa para cartuchos o bolsas; elemento metálico lavable o desechable	Índice de retención, alarma de presión diferencial, caso de fallo del enfriador
Agas de un intercambiador iónico	Retener las perlas de resina y las partículas finas	Temperatura de salida del pulidor	Carcasa del cartucho, a menudo en configuración dúplex o con derivación	Datos sobre la retención frente a las partículas de resina, limpieza y método de sustitución
Filtración de partículas en línea directa sin refrigeración	Captura de partículas sólidas finas a la temperatura de la línea	Temperatura en toda la línea	Carcasa con elemento sinterizado totalmente metálico	Clasificación de cada componente en contacto con el líquido, método de limpieza y límite de presión diferencial

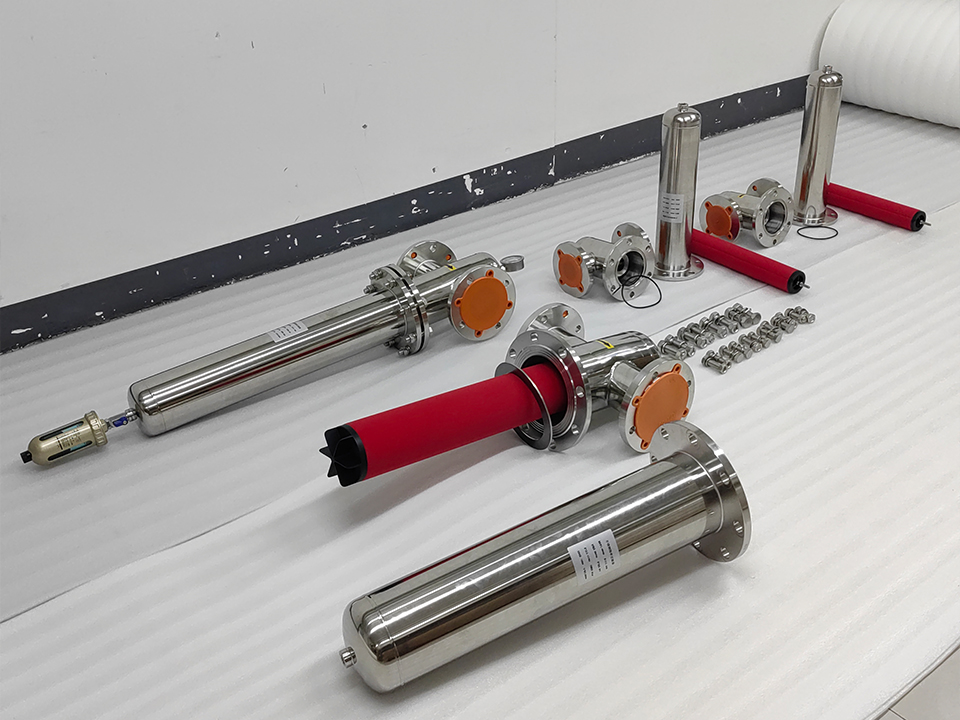

Opciones de carcasa y componentes para condensado a alta temperatura

Filtros de cesta para la protección contra partículas gruesas en el lado caliente

Los filtros de cesta son la opción más habitual para retener los residuos de mayor tamaño. A colador de acero inoxidable con una cesta perforada extraíble y una tapa atornillada, figura en su página de producto con una presión nominal de hasta 150 psi (10 bar) y una temperatura máxima de 356 °F (180 °C), aunque se indica que dicha cifra está sujeta al material de las juntas y a la presión nominal. Los rangos de filtración, de 50 a 3.000 µm, dependen de la perforación o del revestimiento de malla seleccionados. La temperatura indicada es un límite máximo que solo se mantiene en condiciones específicas, no una garantía para todas las configuraciones.

Los filtros de cesta sirven para proteger los equipos, más que para pulirlos. A filtro de cesta industrial de acceso rápido está situado para la prefiltración, donde la cesta se puede extraer y lavar como parte del mantenimiento rutinario. En una línea en funcionamiento, ese procedimiento requiere el aislamiento, la despresurización y el enfriamiento antes de abrir la tapa, por lo que conviene plantearse la posibilidad de instalar un sistema dúplex o un bypass si el tiempo de inactividad resulta costoso.

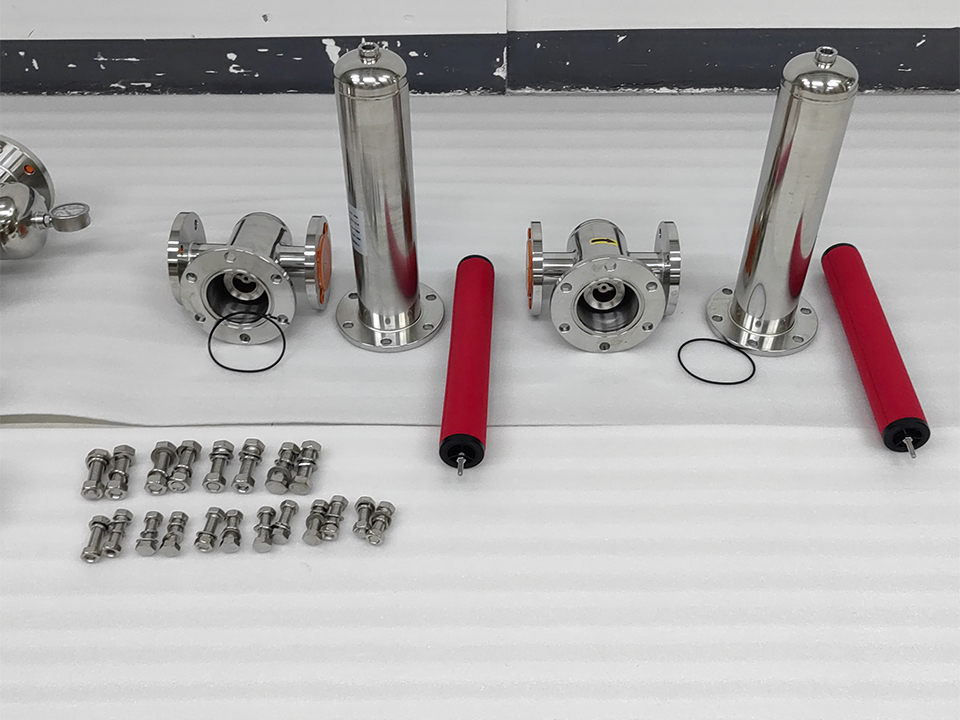

Carcasas de cartuchos con elementos metálicos lavables

Para caudales más reducidos, flujos secundarios y módulos OEM, un carcasa de filtro de un solo cartucho de acero inoxidable Ofrece un recipiente compacto con un cierre de abrazadera de liberación rápida, un anillo de sellado y orificios roscados. Es importante prestar especial atención a la abrazadera y al anillo de sellado en aplicaciones a altas temperaturas, ya que el tipo de elastómero o de junta suele determinar la temperatura de uso antes que el propio acero inoxidable.

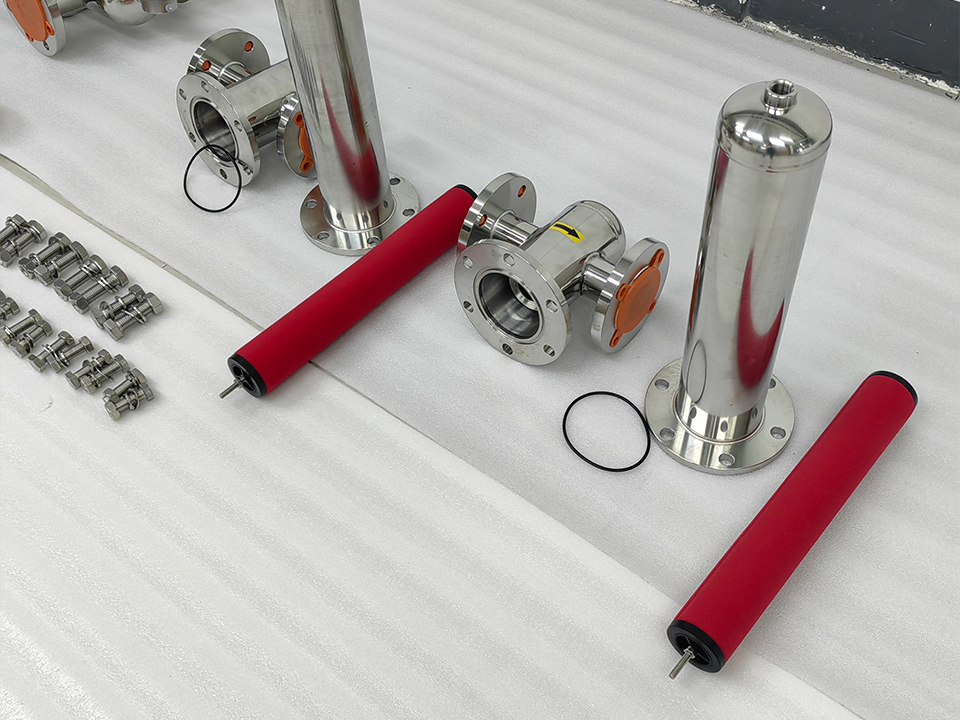

El elemento es igual de importante. A cartucho filtrante de malla metálica sinterizada lavable Une varias capas de malla tejida para formar una estructura rígida. En la página del producto se indican especificaciones que van de 0,5 a 100 µm, un funcionamiento de hasta 315 °C y una presión diferencial de hasta 8,6 bar (125 psi), con conexiones DOE, 222/SOE, 226/SOE y extremos roscados, y limpieza mediante retrolavado, limpieza por ultrasonidos o limpieza química compatible. Dado que el elemento es totalmente metálico, elimina un polímero de la ecuación de temperatura. La capacidad nominal del elemento no es, sin embargo, la del conjunto. Compruebe que el tipo de tapa de cierre se ajuste al asiento del cartucho de la carcasa y utilice como base de diseño la capacidad nominal más baja de la cadena.

Carcasas de filtros de mangas para mayores cargas de sólidos

A carcasa de filtro de bolsa de acero inoxidable con entrada lateral El líquido entra por el lateral y sale por la parte inferior. En la ficha del producto se indican unos parámetros de 1 a 200 µm, hasta 120 °C y hasta 10 bar. Las bolsas suelen ofrecer mayor capacidad de retención de impurezas que un solo cartucho pequeño, lo que puede resultar adecuado en condiciones adversas con una elevada liberación de productos de corrosión. La contrapartida es que el material filtrante de las bolsas y sus costuras pueden limitar la temperatura antes que la propia carcasa, y las bolsas desechables generan trabajo de sustitución y residuos. Pregunte por la resistencia térmica específica del material de la bolsa, no solo la de la carcasa.

Tubos de metal sinterizado para conjuntos a medida

Cuando un formato de cartucho estándar no sea compatible con el equipo, un tubo filtrante industrial de metal sinterizado Se puede especificar por diámetro exterior, diámetro interior, longitud, grado de porosidad y aleación. La página del producto incluye acero inoxidable 316L y 904L, Monel, Hastelloy, Inconel y titanio, con tamaños de poro de entre 0,1 y 90 µm. Esta opción es adecuada para módulos OEM y recipientes a medida. Las mejoras en la aleación suponen un coste adicional y deben responder a una necesidad química o térmica concreta, no a una mera costumbre.

Opción	Función típica en el circuito	Componente que suele limitar la temperatura	Modelo de mantenimiento
Cesta perforada o con revestimiento de malla	Protección gruesa del lado caliente	Junta de la tapa, presión nominal del cuerpo	Sácalo y lávalo
Cartucho individual con elemento de malla sinterizada	Filtro de prepulido o separador de resina en caudales reducidos	Junta de sujeción y anillo de estanqueidad	Limpieza por retrolavado o por ultrasonidos
Bolsa en una carcasa de acceso lateral	Mayores cargas de sólidos, depurador previo	Material de la bolsa y costuras, precintado de la cubierta	Sustituir la bolsa desechable
Tubo de metal sinterizado en un recipiente a medida	Diseños OEM y montados sobre bastidor	Diseño de juntas y sellos, clasificación de los recipientes	Limpiar in situ o desmontar y limpiar

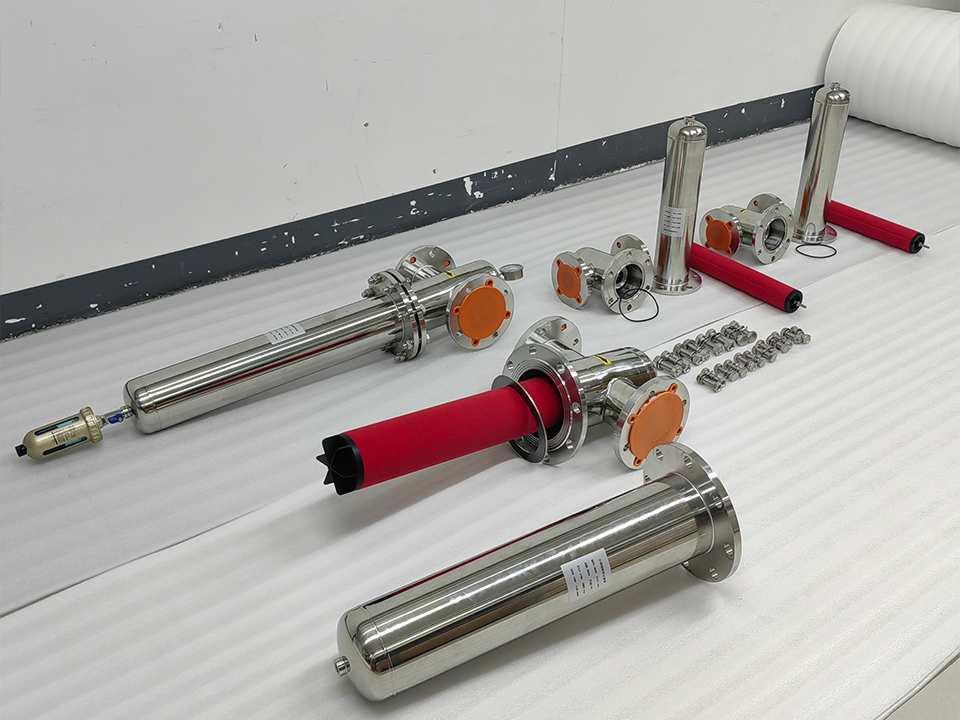

Factores técnicos que determinan la idoneidad

Evalúa todo el conjunto, no solo el recipiente

La capacidad térmica real de una carcasa es el valor nominal más bajo entre su envolvente, la junta de la tapa, las juntas tóricas, el elemento calefactor, el manómetro y los racores de drenaje, así como la presión a la que se aplica dicho valor nominal. Los valores nominales de temperatura y presión suelen estar relacionados: una cifra indicada para una presión determinada puede no ser válida para otra. Solicita una especificación por escrito para el modelo exacto, el material de sellado y la combinación de presión que pretendes comprar, en lugar de una cifra genérica de categoría.

Margen de presión y destellos

El condensado caliente suele estar cerca de la saturación. Explicación de Spirax Sarco sobre el vapor instantáneo Señala que el vapor flash se libera del condensado caliente cuando se reduce su presión, y pone como ejemplo que el agua a 170 °C hierve a cualquier presión inferior a 6,9 bar g. Como deducción técnica, más que como norma con referencia, un elemento obstruido provoca una caída de presión que puede empujar el condensado casi saturado hacia la formación de vapor aguas abajo del elemento. Pregunte al ingeniero de procesos cuál es el margen entre la presión de funcionamiento y la presión de saturación a la temperatura de la línea, y configure la alarma de presión diferencial para que se active antes de que se agote dicho margen.

Elección de materiales y exposición al cloruro

El SS304 y el SS316L son los grados de acero inoxidable más habituales para las carcasas de los filtros, y el 316L es una opción de referencia sensata cuando existe la posibilidad de que haya cloruro. No es una solución milagrosa. Las recomendaciones técnicas de Alleima sobre agrietamiento por corrosión bajo tensión señala que el agrietamiento inducido por cloruro suele producirse por encima de los 60 °C y que los aceros austeníticos ASTM 304 y 316 tienen una resistencia limitada al mismo. El condensado pulido normal tiene un contenido muy bajo en cloruro, pero el mismo artículo de «Power Engineering» identifica la filtración de agua de refrigeración en el condensador como una amenaza de contaminación mucho más grave. Una carcasa que es segura en condiciones normales de funcionamiento puede enfrentarse a una composición química diferente durante una situación de funcionamiento anómalo. Defina en su solicitud de presupuesto el nivel de cloruro que se considera aceptable y deje que un ingeniero de materiales decida si los grados estándar son adecuados, especialmente en el caso de piezas soldadas y sometidas a esfuerzo que funcionen a temperaturas superiores a 60 °C.

Índice de retención y presión diferencial

Un grado de filtrado más fino no es necesariamente mejor. Si es demasiado fino, el elemento se satura rápidamente, la presión diferencial aumenta y puede ser necesario interrumpir el funcionamiento del pulidor con frecuencia. Si es demasiado grueso, las partículas finas de la resina pasan a través del filtro. Consulte el grado de retención necesario con el diseñador del pulidor y los datos sobre partículas del proveedor de la resina; a continuación, elija el grado de perforación, malla o poro que se ajuste a ello. Decida al mismo tiempo cómo funcionarán los ajustes de presión diferencial máxima, derivación y alarmas.

Facilidad de limpieza frente a carácter desechable

Los elementos metálicos lavables trasladan el coste de los consumibles a la mano de obra y los procedimientos de limpieza. Son adecuados para instalaciones que puedan realizar retrolavado o utilizar limpieza por ultrasonidos, y en las que los medios de polímero se verían limitados por la temperatura. Requieren un método de limpieza compatible con la aleación y el proceso, así como la validación de que la presión diferencial se recupere de forma aceptable tras la limpieza. Las bolsas o cartuchos desechables simplifican el cambio, pero añaden costes recurrentes y la gestión de residuos.

¿Deberías elegir la carcasa con la temperatura máxima de funcionamiento más alta?

No de forma automática. La forma habitual de hacerlo es ajustar la carcasa al punto más caliente del diagrama de proceso. Esto es correcto para un filtro de malla situado aguas arriba de un enfriador, pero puede suponer una especificación excesiva para un separador de resina situado después del enfriamiento, lo que aumenta el coste y, en ocasiones, el plazo de entrega sin aportar ningún beneficio operativo. También es habitual cometer el error contrario: especificar una carcasa situada aguas abajo solo para la temperatura de funcionamiento normal e ignorar un fallo del enfriador que envíe condensado caliente hacia ella.

Una base más adecuada es el caso de fallo creíble en cada ubicación. Consideremos un escenario ilustrativo, no un caso real de un cliente. Una planta devuelve condensado a unos 95 °C a un depurador cuyo proveedor de resina limita la temperatura de entrada a unos 50 °C. El filtro de malla situado antes del enfriador debe ser capaz de soportar la temperatura total de la línea. La trampa de resina situada después del depurador registra una temperatura normal mucho más baja, pero una desconexión por alta temperatura en la entrada del depurador puede limitar la temperatura a la que se ve sometida durante un fallo del enfriador. El equipo de diseño decide entonces si la trampa debe resistir ese fallo o si la desconexión la protege. Las cifras aquí indicadas son meramente ilustrativas.

Errores habituales en las especificaciones

Basándose únicamente en la temperatura de la línea. Si no se conoce la posición de la carcasa respecto al refrigerador, el presupuesto podría ser erróneo en cualquier sentido.
Interpretar la potencia nominal de la carcasa como la potencia nominal del sistema. Las juntas, las bolsas y las abrazaderas suelen ser las primeras en limitar el funcionamiento.
Extremos del cartucho que no coinciden. Los formatos DOE, 222 y 226 no son intercambiables, y una sede defectuosa provoca fugas o derivaciones.
Se selecciona de forma predeterminada el tamaño de malla más fino. Aumenta la caída de presión y la frecuencia de limpieza sin que ello suponga necesariamente una mejora de la protección.
No hay indicación de presión diferencial ni derivación. Sin ellos, los operadores solo detectan que un elemento está obstruido cuando disminuye el caudal o el rendimiento del depurador.
Sin tener en cuenta los problemas de química en el equipo. Los materiales y las juntas seleccionados únicamente para condiciones químicas normales podrían no resistir un episodio de cloruro.
Incumplimiento de los requisitos de limpieza y acabado. En el caso de los circuitos que alimentan sistemas de vapor de alta pureza, solicita los informes de decapado, pasivación y ensayos de materiales.

¿Qué deben especificar los compradores antes de solicitar un presupuesto?

Un proveedor no puede recomendar una carcasa adecuada basándose únicamente en el “condensado a alta temperatura”. Los siguientes campos permiten elaborar un presupuesto preciso y reducir el trabajo de rectificación.

Campo «Solicitud de presupuesto»	Por qué es importante
Ubicación en el circuito (antes del enfriador, entre el enfriador y la pulidora, o después de la pulidora)	Determina la exposición a la temperatura y el tiempo de retención necesario
Temperatura normal, máxima y de alteración	Establece los requisitos relativos a la junta, el elemento y la carcasa
Presión de funcionamiento y de diseño, así como condiciones de vacío, si las hubiera	Establece el valor nominal del cuerpo y el margen de parpadeo
Caudal y presión diferencial admisible	Determina el tamaño de la carcasa y el área del elemento
Química del condensado, incluida la dosificación de aminas o amoníaco y cualquier variación en los niveles de cloruro	Influye en la calidad del material y en la compatibilidad de las juntas
Tipo de contaminante y tamaño de las partículas, o datos sobre el tamaño de la resina de una trampa	Determina el grado de malla, perforación o porosidad
Tipo y tamaño de la conexión	Evita tener que volver a trabajar en los adaptadores y las tuberías
Tipo de elemento, estilo de los extremos y método de limpieza	Garantiza un buen ajuste y un plan de mantenimiento viable
Requisitos relativos al material, el acabado y la documentación	Incluye la clasificación, la pasivación, los informes de ensayo de materiales y cualquier código aplicable a los recipientes a presión o registros de inspección
Cantidad, calendario de entregas y piezas de recambio	Influye en el plazo de entrega y en la estrategia de piezas de recambio

Pide al proveedor que confirme por escrito los valores nominales de temperatura y presión correspondientes a la configuración exacta objeto del presupuesto. En el caso de proyectos OEM o a medida, solicita una muestra o una revisión de los planos antes de comprometerte con una cantidad de producción.

Preguntas frecuentes

¿Puede una carcasa de filtro realizar por sí sola el tratamiento de condensado?

No. El «pulido» del condensado consiste en eliminar los contaminantes iónicos disueltos, lo cual se lleva a cabo mediante resinas de intercambio iónico o procesos similares. La carcasa del filtro elimina las partículas. Facilita el pulido al proteger los equipos, reducir la acumulación de sólidos y retener las partículas finas de la resina.

¿Qué temperatura puede soportar la resina de purificación de condensado?

Depende del tipo y del estado de la resina, por lo que conviene consultarlo con el proveedor de la misma. Según los estudios técnicos publicados, el funcionamiento a temperaturas superiores a 60 °C resulta muy perjudicial para las resinas, aunque es posible llevarlo a cabo si se utilizan las resinas y el diseño adecuados.

¿Necesito un filtro de resina después de un depurador de condensado?

A menudo. Los filtros de resina son habituales aguas abajo de los intercambiadores iónicos para retener las perlas de resina y las partículas finas, y la descripción del diseño del EPR de EE. UU. los incluye. Los requisitos varían según la planta, por lo que conviene consultar las especificaciones del fabricante del filtro de pulido.

¿Debería elegir el 304 o el 316L para las carcasas de los filtros de condensado caliente?

El 316L es la opción de referencia más prudente cuando existe la posibilidad de que haya cloruro, pero ninguno de los dos tipos de acero es inmune a la corrosión por fisuración bajo tensión provocada por el cloruro por encima de unos 60 °C. Evalúa la peor exposición a cloruro que se pueda prever y pide a un ingeniero de materiales que revise las piezas soldadas y sometidas a tensión.

¿Son los cartuchos de metal sinterizado mejores que las bolsas para el condensado caliente?

Pueden serlo cuando la temperatura es el factor limitante, ya que un elemento totalmente metálico evita las limitaciones de los polímeros y puede limpiarse y reutilizarse. Las bolsas pueden ser adecuadas para cargas elevadas de sólidos y para un cambio más sencillo. La elección depende de la capacidad de limpieza y de la presión diferencial.

¿Por qué la clasificación de temperatura indicada en una carcasa está sujeta a ciertas condiciones?

Esto se debe a que la temperatura de funcionamiento depende del material de la junta, la presión, el elemento y la configuración, y no solo de la carcasa. Solicita una ficha técnica por escrito del modelo y la junta exactos que pretendes comprar, y utiliza el valor nominal más bajo de los componentes como base de diseño.

¿Es necesario el tratamiento de condensado en las calderas de baja presión?

Normalmente no. Según un informe técnico del sector, por debajo de 600 psig, el pulido no suele ser necesario y, por lo general, basta con la dosificación de productos químicos, la filtración de partículas gruesas y la descarbonatación. Consulta los requisitos del fabricante de la caldera en cuanto al agua de alimentación para tu planta.
