Lista de comprobación para contratistas sobre la instalación de carcasas de filtros industriales

Puede parecer que está recto, aunque la tubería esté tirando del recipiente hacia un lado; la junta no es adecuada para el líquido de proceso; y el desagüe, que debe garantizar el aislamiento, queda bloqueado detrás de una plataforma a la que nadie puede acceder.

¿Qué ocurre cuando alguien abre esa inmobiliaria seis meses después?

Esa es la pregunta que le haría a un profesional antes de preguntarle si la instalación tiene buen aspecto. La instalación de una carcasa de filtro comercial tiene que funcionar en dos ocasiones: en cuanto se pone en marcha el sistema y, de nuevo, cuando un operario la aísla, la vacía, la abre y la vuelve a sellar ante problemas habituales de la planta. Una foto de una soldadura limpia no dice gran cosa sobre ninguna de estas dos situaciones.

Esta lista de comprobación está dirigida a las personas encargadas de aprobar dicha tarea: contratistas mecánicos, ingenieros de obra, responsables de mantenimiento y agentes de los propietarios. Abarca aplicaciones de fluidos, gas y vapor a alta presión, pero no convierte una clasificación de catálogo en un diseño autorizado. Los planos del proyecto, la evaluación de riesgos del proceso, los requisitos administrativos, la documentación de los recipientes y las instrucciones del fabricante regulan la instalación real.

Identifica el recipiente y la solución concretos antes de que nadie corte la tubería.

Empieza por el número de etiqueta. A continuación, haz que el equipo señale exactamente la misma etiqueta en la ilustración, en la carcasa suministrada y en la línea física. Si esos tres identificadores no coinciden, interrumpe la conexión.

Esto parece lo más importante hasta que un cierre obliga a colocar varios recipientes de acero inoxidable similares en el mismo espacio exacto. La investigación de la Junta de Seguridad Química de Estados Unidos sobre un incidente ocurrido el 10 de octubre de 2024 en la refinería de PEMEX en Deer Park pone de manifiesto el riesgo de confiar en la distancia y las apariencias: los trabajadores abrieron una brida en una tubería presurizada de sulfuro de hidrógeno en lugar de la tubería correcta, situada a unos 5 pies de distancia. Dos trabajadores subcontratados fallecieron y otros 13 tuvieron que ser trasladados a centros sanitarios. El último informe se publicó en febrero de 2026. Ese suceso afectó a las tuberías de la refinería, no a una instalación de filtrado; la lección que se extrae para los trabajos en instalaciones es la identificación precisa del equipo antes de abrir una brida.

Para cada carcasa, necesitaría una hoja de configuración con las modificaciones indicadas en la que se especifique:

• Etiqueta «Herramientas», sentido de circulación, fluido de solución y problemas habituales de funcionamiento.
• Número de serie del buque u otro identificador distintivo, modificaciones autorizadas en el sistema de atraque y datos relevantes de la placa de características.
• Nivel máximo permitido de tensión y temperatura según la documentación real facilitada, incluidos los límites impuestos por cierres, sellos, cartuchos, bolsas o accesorios.
• Entrada, salida, ventilación, desagüe, tomas de presión diferencial e interfaces de usuario del sistema de alivio.
• El límite de aislamiento para los ajustes de las cuotas y los componentes posteriores.
• La persona acreditada para poner en marcha el equipo de apertura y la persona autorizada para volver a ponerlo en funcionamiento.

No se debe dar por sentado que una página de producto garantiza que el producto funcione correctamente en cualquier fluido, nivel de temperatura y configuración. Por ejemplo, un producto destacado Carcasa de filtro multicartucho de acero inoxidable SS304/316L Ofrece 3, 5, 7, 11 o 19 posiciones para cartuchos e interfaces DOE, 222/SOE o 226/SOE. Estas opciones determinan qué elementos deben inspeccionarse en el interior del recipiente. Asimismo, la página web indica unas especificaciones máximas de 10 bar y 90 °C para dicho producto; los documentos de homologación del dispositivo suministrado deben precisar sus limitaciones reales.

Firma profesional: La carcasa física, la placa de identificación, la ilustración aprobada y la línea de procedimiento coinciden. Cualquier discrepancia se resuelve por escrito antes de que comience la fabricación.

Comprueba el trazado, el acceso y las tuberías de la obra antes de apretar una brida.

Una carcasa de filtro no es un soporte para tuberías. Sin embargo, las tuberías se fijan sistemáticamente en su lugar con pernos y luego se dejan así, apretadas contra la boca del depósito, durante varios años.

Fije la estructura inmobiliaria según su diseño o esquema definido. Confirme la inclinación, las ubicaciones de los anclajes, los detalles de la lechada o de la instalación cuando sea necesario, así como el procedimiento previsto para retirar una tapa, una cesta o un cartucho completo. Compare el plan de soporte con el peso operativo total y las cargas determinadas en el diseño del proyecto. Cuando el diseño de las tuberías requiera adaptabilidad o soporte independiente, instálelo antes de la alineación final. El ingeniero responsable de las tuberías debe resolver las consultas sobre la carga de las boquillas; un equipo de obra no debe calcular una carga admisible a partir de la capacidad de resistencia de un recipiente.

A continuación, compruebe el ajuste con la unión sin carga. Las bridas de acoplamiento deben encajar dentro de las tolerancias de colocación del proyecto sin que se produzcan fricciones al unirlos. Los enlaces roscados deben enroscarse sin resistencia y deben utilizarse el sellador y la técnica de acoplamiento homologados. Las abrazaderas higiénicas requieren el uso de casquillos y juntas adecuados, con espacio suficiente para inspeccionar la unión tras el montaje.

Rechazaría un diseño que ofrezca un tramo de tubería recto excelente pero que no contemple ningún método razonable para levantar la tapa. A Filtro de bolsa de acero inoxidable con entrada superior: sector inmobiliario Coloca la entrada por encima de la bolsa y utiliza una tapa con perno giratorio; esa geometría hace que el acceso por la parte superior, la salida inferior y un recorrido despejado para la extracción de la bolsa formen parte de las opciones de instalación. Indica el espacio de acceso en el plano. Repásalo con las personas que se encargarán de cambiar la bolsa.

Revisa las conexiones pequeñas con el mismo cuidado que las grandes. Una salida de ventilación que apunte hacia la cara del conductor es una salida inadecuada. Un tubo de desagüe situado en un punto bajo que no permita vaciar completamente la cámara provoca una sacudida desagradable en la primera apertura. Un manómetro instalado en un lugar desde el que no se pueda leer desde el punto de aislamiento ofrece menos protección de la que recomienda su ficha técnica.

Aprobación del proveedor de servicios: El depósito se mantiene en su sitio, las tuberías encajan sin necesidad de alinearlas, y un empleado puede aislar, purgar, vaciar, abrir, retirar el componente y volver a sellar la instalación desde el espacio de acceso disponible.

Considera el aislamiento como una forma de expresión, no como una forma de obtener un permiso

“Tuberías separadas y con desagüe” es una afirmación. Que alguien lo demuestre.

Antes de la conexión de la instalación o de cualquier apertura posterior de la red de tuberías, identifica todas las fuentes de energía que puedan afectar al trabajo: presión aguas arriba, reflujo aguas abajo, líquido retenido, gas a presión, vapor a alta presión, calor, reactivación de bombas, válvulas automáticas y conductos de limpieza o derivación conectados. Aplica los procedimientos autorizados en la obra para el control de la energía y la apertura de las líneas. Verifique los límites en los equipos, utilizando los métodos especificados para eliminar y comprobar la presencia de energía residual. Una lectura de cero en el manómetro es una prueba útil, aunque no garantiza que todas las bolsas de aire estén vacías ni que una conexión del manómetro esté indicando el valor correcto.

En EE. UU., la norma 29 CFR 1910.147 de la OSHA exige que se documenten los procedimientos de control de energías peligrosas para las tareas de mantenimiento y reparación contempladas, con pasos detallados para la desconexión, el aislamiento, el control de los dispositivos y la verificación. La aplicabilidad depende del trabajo y de los equipos; el objetivo de la lista de comprobación de campo es identificar los puntos de desconexión y verificación reales, para luego aplicar el procedimiento de la instalación.

El informe de la CSB de 2023 sobre una fuga de cloruro de hidrógeno en Wacker Polysilicon merece especial atención por otra razón más. Durante unas labores de mantenimiento en 2020, un par de apriete excesivo en los tornillos de una brida provocó la rotura de una tubería de salida de un intercambiador de calor que contenía HCl. Había trabajadores de diferentes empresas contratistas en las inmediaciones; uno de ellos falleció y otros dos resultaron gravemente heridos al intentar escapar de la fuga. La instalación en cuestión era un intercambiador de calor, no una unidad de filtrado, pero las conclusiones del informe constituyen un argumento de peso a favor de coordinar los trabajos simultáneos y de identificar el contenido de las tuberías conectadas antes de aplicar fuerza.

Mi política es clara: el plan de aislamiento pertenece a la etiqueta “dispositivos” y a esa tarea concreta. Un título de autorización genérico, como «instalación del filtro», no permite a un programador saber cuál de las dos ramas similares está activa.

Firma profesional: El operador del sitio web y el profesional determinan conjuntamente, sobre el terreno, el equipamiento, los puntos de aislamiento, la ruta de liberación de presión y el factor de apertura de la línea. La autorización y el plano marcado reflejan exactamente el mismo límite.

Adapta las juntas, los componentes y el cierre al proceso

“El ”acero inoxidable» no constituye un requisito completo del producto. El SS304 y el SS316L son opciones distintas; ninguna de ellas determina si es adecuado para un determinado contenido de cloruro, un producto químico de limpieza, un ciclo de temperatura o un contaminante del proceso. Las piezas en contacto con el líquido, las juntas, las tapas de los extremos de los elementos, los adhesivos y los sellos deben someterse a pruebas de compatibilidad con el líquido real y el régimen de limpieza.

Anota las características de la interfaz antes de la instalación. Los cartuchos DOE, 222 y 226 no son intercambiables. Un cartucho puede tener la longitud y el grado de filtración adecuados, pero no sellar correctamente si el asiento es incorrecto. En el caso de las bolsas, compruebe el soporte de la cesta, el tamaño de la bolsa, el diseño del anillo y la forma en que la bolsa se sella en la entrada. Para gas y vapor a alta presión, compruebe si el modelo y la junta especificados están homologados para el nivel de temperatura, la presión y el medio de trabajo. Guarde la documentación de homologación del elemento en el paquete de traspaso para que un futuro comprador no realice el pedido basándose en medidas aproximadas.

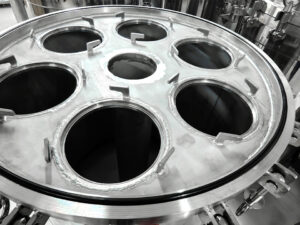

La combinación de artículos pone de manifiesto por qué una lista de verificación basada en un único “filtro común” no funciona. A Filtro de bolsas múltiples de acero inoxidable para el sector inmobiliario Se puede configurar para entre 3 y 12 sacos, con 2 sacos del modelo # de Ø180 × 810 mm, y un caudal que depende de la configuración y las condiciones de funcionamiento. A cartucho en línea de acero inoxidable para el sector inmobiliario Más bien destaca un cartucho de 10″ a 40″, opciones DOE/222/226 y conexiones higiénicas Tri-Clamp. Sus comprobaciones de ajuste de los componentes y de accesibilidad para el mantenimiento son diferentes.

Comprueba las superficies de sellado bajo una buena iluminación. Protégelas durante el montaje y la soldadura. Utiliza el material de junta y la técnica de montaje homologados, y sigue las instrucciones del proveedor relativas a la secuencia de cierre y al par de apriete para el conjunto suministrado. No utilices un valor de par de apriete tomado de una cubierta estéticamente similar. Marca los elementos de fijación tras el apriete necesario y señala con cinta adhesiva cualquier revisión posterior obligatoria.

Aprobación del contratista: Se ha autorizado la compatibilidad del producto y de las juntas para el proceso; la configuración instalada se ajusta a la interfaz definida; las superficies de fijación y los elementos de cierre superan la evaluación.

Instalar los instrumentos en lugares donde puedan resolver un problema operativo real

Una medición de presión diferencial solo es válida si las válvulas reflejan rápidamente las condiciones de presión aguas arriba y aguas abajo del punto en cuestión, siguiendo el recorrido de circulación establecido. Presenta ambos análisis en términos que el operador pueda entender. Identifica los lados de alta y baja presión. Indica métodos seguros para aislar y realizar el mantenimiento de los instrumentos de acuerdo con los procedimientos de la planta.

Obtenga una lectura de referencia con el elemento limpio a un caudal, una temperatura del fluido y una posición de cierre reconocidos. “Caída de presión: 0,3 bar” sin esas condiciones es un dato de traspaso poco fiable. La viscosidad y el caudal alteran el análisis; lo mismo ocurre con un bypass parcialmente abierto. Especifique el límite de sustitución o inspección según las indicaciones del distribuidor del elemento y el diseño del procedimiento, e indique la presión diferencial máxima permitida en todo el sistema. Esa restricción podría ser inferior a la presión de funcionamiento permitida del recipiente.

La información sobre ventilación y drenaje debe seguir las mismas normas. Dirigir la descarga hacia el destino previsto. Demostrar cómo los trabajadores se asegurarán de que una cavidad esté vacía antes de colocar el cierre. En el caso del vapor, tener en cuenta la gestión del condensado y el calentamiento sin riesgos; en el caso del gas comprimido, indicar la energía almacenada y el medio de prueba. Un Filtro de vapor de acero inoxidable OEM para el sector inmobiliario Indica conexiones con bridas de DN50 a DN150, elementos de acero y una temperatura de funcionamiento óptima de 150 °C para la configuración descrita. Estas cifras ayudan a identificar una categoría de productos viable; no sustituyen a la ficha técnica del recipiente suministrado ni al diseño del sistema de vapor.

No me convence mucho un programa de herramientas que enumera los dispositivos, pero nunca especifica las opciones que ofrece cada uno de ellos. La carcasa requiere lecturas que ayuden al operario a identificar un elemento de empaquetadura, un problema de derivación y una conexión de presión obstruida o dañada.

Aprobación del proveedor de servicios: Los manómetros, las válvulas de presión diferencial, la válvula de purga y el tubo de desagüe están identificados, disponibles, correctamente orientados e incluidos en el procedimiento de funcionamiento.

Evalúa la delimitación configurada y, a continuación, activa la función de filtrado.

Una prueba en la planta de fabricación y una prueba in situ abordan aspectos distintos. Los registros de fábrica pueden reflejar lo que ocurrió con el recipiente sin revestimiento antes de su entrega. El plan de aceptación in situ debe abordar las tuberías instaladas, las uniones in situ, los dispositivos, los cierres y cualquier tipo de daño o modificación introducida durante el montaje.

El diseñador responsable deberá autorizar los límites de la prueba, las herramientas, la presión, la duración, la instrumentación y el lugar de exención, de acuerdo con el código de trabajo y el procedimiento correspondientes. No se debe dar por sentado que una prueba neumática es una alternativa sencilla a una prueba hidrostática; el gas comprimido acumula una cantidad considerable de energía. Además, no se debe llenar de forma imprudente un sistema de gas o de vapor a alta presión con agua sin un plan homologado para su secado y puesta en servicio. Proteja los componentes, los manómetros, los dispositivos de alivio y otros elementos según lo exija el procedimiento homologado.

Tras la aprobación de los límites de presión, comprueba el recorrido real de la circulación. Verifica la dirección de entrada y salida, la disposición de las válvulas de cierre, la ventilación, el caudal inicial, la caída de presión, las fugas y los asientos de los elementos. Anote las lecturas. Si la diferencia de presión en estado limpio es actualmente elevada, compruebe si hay partículas en la tubería, un filtro obstruido, un elemento demasiado pequeño, un cartucho incorrecto o una válvula de cierre que se haya quedado parcialmente cerrada antes de dar por finalizada la instalación.

Un sistema inmobiliario puede ser estanco a la presión y, aun así, eludir su filtro. Este es el escollo de una lista de comprobación de instalación que se limita a “sin fugas”. En un sistema de cartuchos múltiples, evalúa cada asiento y cada fijación. En una unidad de bolsa, evalúa el anillo de la bolsa y la cesta de soporte. Si un proceso requiere una prueba de integridad o de rendimiento específica, utiliza el método aprobado para el proyecto; una evaluación visual genérica no puede sustituirla.

Aprobación del especialista: Los documentos de ensayo identifican los límites y los problemas; la configuración instalada cumple con las normas de homologación aprobadas; se registran en cinta los análisis de funcionamiento y el último programa de válvulas.

Utiliza esta matriz de área en los puntos de espera

La tabla es una hoja de control, no una alternativa al tratamiento que se realiza en la página web. Revisa los límites de la tarea y anota las cifras antes de que el equipo llegue a cada punto de control.

Factor de retención	Pruebas periciales	Comprobaciones del propietario o del ingeniero	Condición que provoca la interrupción del trabajo
Reconocimiento de equipos	Etiqueta, número de serie, placa de identificación, ilustración con marcas	La carcasa y la línea física se ajustan al servicio aprobado	Etiqueta sin resolver o discrepancia en el dibujo
Estilo y corte	Ficha técnica autorizada, lista de componentes y de sellos	Las exigencias en cuanto a tensión, temperatura, fluidos y conexiones coinciden	Falta la valoración o se ha propuesto una alternativa de producto no autorizada
Colocación mecánica	Examen de la estructura y la asistencia; acceso a la visita guiada	No es necesario encajar las tuberías a la fuerza; la cubierta y el elemento se pueden desmontar	Hay toneladas de tuberías; la boquilla o el recorrido de la solución están obstruidos
Aislamiento para la conexión	Permiso de obra, límites señalizados sobre el terreno, acta de verificación	Se ha identificado la línea adecuada y todas las fuentes de energía	Factor de aislamiento o dudas sobre la ubicación de la apertura en la línea
Conjunto interior	Identificadores de elementos, registros de juntas, inspección de cierres	Asientos de la derecha, cestas, sellos y método de cierre	Superficie de sellado dañada o componente inadecuado
Examen de los límites	Tratamiento aprobado y resultados autorizados	Configurar las uniones para que cumplan los criterios de aprobación del trabajo	Fuga, ajuste de examen no documentado o configuración de examen peligrosa
Nombramiento	Caudal, presión de entrada y salida, nivel de temperatura, programa de cierre	Procedimiento seguro para el problema de prueba definido	Caída de presión inesperada, derivación o fuga
Entrega	Ilustración del estado actual, lista de salvamentos, límites de funcionamiento, registro de formación	El equipo de mantenimiento puede desmontar y abrir el sistema de forma segura	No hay instrucciones útiles de funcionamiento ni de sustitución

Hay una razón aún más importante para exigir estos documentos. La Oficina de Estadísticas Laborales de Estados Unidos registró 5.070 accidentes laborales mortales en 2024, de los cuales 1.032 se produjeron entre trabajadores de la construcción y la extracción. Se trata de cifras generales sobre accidentes laborales, precios no relacionados con las carcasas de filtro. No obstante, relativizan la “configuración habitual” que se suele dar en el sector.

Entrega un activo que se pueda mantener, no una carpeta de fotos.

El último plano debe indicar al especialista en mantenimiento cuál es la configuración, cómo funciona y cómo se garantiza su funcionamiento. Debe incluir el P&ID «tal y como está construido» o un esquema marcado, la documentación relativa a los recipientes y cierres, los requisitos aprobados para los elementos y juntas, los registros de inspección, la norma de limpieza de elementos, las restricciones relativas a las alarmas o a la sustitución, los detalles de los instrumentos y la identificación de las piezas de recambio. Grabe en vídeo las desviaciones y sus aprobaciones. Las fotografías pueden aclarar la disposición de las válvulas de cierre y las vías de acceso, pero no pueden sustituir a un plano.

Revisa el futuro proceso de desmontaje siguiendo los procedimientos previos a la desmovilización. ¿Qué válvula de cierre se cierra primero? ¿Dónde se comprueba la tensión recurrente? ¿A dónde va a parar el líquido drenado? ¿Cómo se levanta una bolsa pesada y húmeda o un cartucho largo sin dañar su asiento? ¿Quién autoriza la reapertura? Si las respuestas dependen de que el instalador siga en la obra, el traspaso no se ha completado.

También pediría al proveedor del servicio que identificara el fallo más probable producido in situ. En una línea higiénica, podría tratarse de una junta pellizcada o de un casquillo mal enderezado. En un depósito de big bag, podría ser un cierre al que no se puede acceder o que necesita tuberías de apoyo. En un recipiente de cartucho, podría tratarse de una interfaz incorrecta de la tapa final. En una línea de vapor, podría ser la gestión del condensado durante la puesta en marcha. Esa conversación es mejor que otro sello genérico de “configuración completada”.

Preguntas más frecuentes

¿Qué es una lista de comprobación para la instalación de una carcasa de filtro industrial?

Una lista de comprobación para la instalación de una carcasa de filtro comercial es una serie documentada de comprobaciones relativas a la identificación del equipo, la verificación del diseño, el aislamiento, el montaje mecánico, las pruebas, la puesta en servicio y la entrega, que se utiliza para verificar que una carcasa concreta esté conectada de forma segura al proceso previsto y que pueda funcionar y recibir mantenimiento según los procedimientos aprobados por la planta. Debe identificar a los responsables de la verificación y la aprobación. Una lista copiada de un recipiente diferente no puede establecer la clasificación de presión, la interfaz de los componentes ni los límites de aislamiento adecuados para este conjunto.

¿Cómo se montan exactamente de forma segura las carcasas de los filtros industriales?

La instalación segura de un filtro industrial consiste en el procedimiento controlado de ajustar el recipiente suministrado a los planos aprobados y a las condiciones de servicio, preparar y confirmar el límite de aislamiento, sujetar y enderezar el conjunto, instalar los componentes internos adecuados y compatibles, examinar el límite de tensión de montaje y grabar en vídeo el rendimiento funcional antes de ponerlo en funcionamiento. La secuencia precisa se ajusta a la autorización de la obra, a la documentación técnica y a las directrices del fabricante. Nunca se deben extrapolar las tensiones de prueba ni el par de cierre a partir de un dispositivo de aspecto similar.

¿En qué debe consistir una lista de designación de carcasas de filtro?

Una lista de comprobación para la puesta en servicio de una carcasa de filtro es el registro de homologación del límite de presión y la función de filtrado del dispositivo instalado, y consta del programa de cierre verificado, la purga de aire, las comprobaciones de fugas, el caudal de funcionamiento, la tensión de entrada y salida, la presión diferencial del elemento limpio, el funcionamiento de los instrumentos, los asientos de los elementos y las desviaciones firmadas en las condiciones de procedimiento especificadas. Debe proporcionar al operador una referencia que pueda repetirse. Una prueba de fugas satisfactoria por sí sola no garantiza una filtración eficaz.

¿El índice de resistencia a la tensión del recipiente es similar al límite de presión diferencial del componente filtrante?

La capacidad de resistencia de un recipiente es el límite autorizado de presión que puede actuar sobre el mismo en sus condiciones específicas, mientras que la limitación de presión diferencial describe la diferencia de presión permitida a lo largo de la bolsa, el cartucho, la cesta u otro componente interno; ambas restricciones protegen los distintos componentes del conjunto y deben comprobarse de forma individual. Por ejemplo, una clasificación de la carcasa de 10 bar no autoriza una caída de presión de 10 bar a lo largo de un cartucho. Utilice la documentación suministrada para ambas restricciones.

¿Qué archivos debe entregar el profesional en el momento de la entrega?

Un plan de entrega de una carcasa de filtro es el conjunto de documentos autorizados necesarios para poner en funcionamiento, mantener, evaluar y modificar el equipo instalado, incluyendo su identificación según la obra terminada, la documentación del equipo, los requisitos de los productos y componentes, el tratamiento de aislamiento, los resultados de las pruebas, los parámetros de referencia, las limitaciones de funcionamiento, los detalles de los instrumentos y la resolución autorizada de las modificaciones realizadas in situ. Facilite la información de mantenimiento en un formato que se pueda utilizar en las instalaciones. Una pila de documentos sin indexar no sirve de mucho para el siguiente turno.

Antes de solicitar un presupuesto, envíanos las condiciones de instalación.

Si vas a elegir un equipo para una línea completamente nueva o para sustituir uno durante una parada técnica, envía al proveedor el fluido de servicio, el rango de caudal, el rango de presión y temperatura, el grado de filtración necesario, la interfaz de conexión, los criterios de acoplamiento, los requisitos de estanqueidad, el espacio de acceso disponible y la documentación pertinente del proyecto. Incluye la modificación del plano. Solicite la ficha técnica y el plano de la unidad recomendada antes de que el especialista se comprometa con un spool.

Ese intercambio es el último punto de control práctico antes de que una selección de adquisición se convierta en una restricción de campo. Plantea los mismos problemas a tu proveedor de servicios y a tu proveedor, y luego utiliza esta lista para comparar la configuración con lo que te ofrecen.
