7 factores a tener en cuenta al elegir un sistema de filtración de líquidos

La selección del sistema de filtración de líquidos industriales se ha convertido en un factor clave para que las empresas mejoren la eficiencia y reduzcan los costes. En este documento, las últimas normas industriales, las tendencias tecnológicas y los datos de mercado, el análisis sistemático de la precisión de la filtración, la ciencia de los materiales, las aplicaciones inteligentes, etc., combinados con casos fidedignos y datos de mediciones reales, proporcionan a las empresas soluciones de ciclo de vida completo, desde la selección hasta el mantenimiento.

¿Qué es un sistema industrial de filtración de líquidos?

El sistema industrial de filtración de líquidos es un equipo clave para eliminar impurezas (como partículas, microorganismos, etc.) en diversos líquidos, que mejora la pureza del líquido mediante interceptación física, adsorción o separación centrífuga para garantizar la seguridad de los equipos de producción y la estabilidad del proceso. Su estructura principal consta de medios de filtración (como cartuchos, bolsas), carcasa resistente a la corrosión y sistema de control de la presión diferencial, la elección de los materiales para adaptarse a las características del fluido y la necesidad de precisión (0,1 a cientos de micras).

1. Precisión de filtración y características de las partículas El tamaño de las partículas en los fluidos industriales afecta directamente a la estrategia de filtración. Según la norma GB/T 26114-2024, las partículas se clasifican por micras (μm) (Tabla 1) y deben ajustarse a diferentes tecnologías de filtración:
2. 100μm: Los filtros gruesos (por ejemplo, los filtros de cesta) interceptan la arenilla, el óxido.
3. 1-100μm: Los filtros profundos (por ejemplo, filtros de bolsa) son adecuados para el agua de refrigeración química.
4. <1μm: La filtración por membrana (por ejemplo, cartuchos de PTFE) se utiliza para procesos farmacéuticos asépticos con una precisión de 0,1μm.

Rango de partículas (μm)	Rango de partículas (μm)	Industrias típicas
0.1-1	Filtración por membrana	Farmacéutica, Semiconductores
1-50	Filtración en profundidad	Alimentación, química
50-5000	Filtración gruesa / superficial	Tratamiento del agua, petróleo

Resistencia a la corrosión y a la temperatura

La química del líquido (pH, viscosidad, temperatura) determina la selección del material:

1. Ácidos y álcalis fuertes: Cartucho de aleación de titanio o acero inoxidable 316L (30% mayor resistencia a la corrosión).
2. Aceites de alta temperatura (≤600°C): Membrana cerámica o cartuchos metálicos sinterizados (serie Witcher VZTF).
3. Líquidos aptos para uso alimentario: Material PE/PTFE aprobado por la FDA (para evitar el riesgo de lixiviación).

Calidad y rendimiento de la filtración

1. Precisión y eficacia de la filtración La precisión de la filtración es el principal indicador de la calidad de la filtración, que se divide en precisión nominal (por ejemplo, 90% de retención de partículas) y precisión absoluta (100% de retención de partículas de un tamaño específico). (100% retención de partículas de un tamaño específico). Por ejemplo, los filtros de aceite pueden tener un tamaño tan bajo como 0,1 micras (membrana de PTFE) o tan alto como 500 micras (malla de monofilamento de polipropileno). La eficiencia de filtración se calcula por el cambio en el número de partículas antes y después de la filtración, con filtros de alta eficiencia que alcanzan eficiencias de hasta 99,99% (por ejemplo, medios recubiertos de PTFE). Las características de los materiales (como la uniformidad de la estructura de los poros o la capacidad de adsorción de la superficie) afectan directamente a la precisión y la eficacia, como los materiales de nanofibras con poros ultrafinos para mejorar la capacidad de retención de partículas de tamaño micrométrico.
2. Caída de presión y características del caudal La caída de presión refleja la resistencia del fluido que atraviesa el filtro, lo que afecta directamente al consumo de energía y a la estabilidad del sistema. La presión diferencial ideal debe controlarse en un rango razonable (por ejemplo, caída de presión del filtro autolimpiable ≤ 0,1MPa). El caudal debe ajustarse a los requisitos del proceso; por ejemplo, en situaciones de gran caudal (50m³/h) es necesario elegir equipos paralelos o modelos de gran capacidad de procesamiento. La investigación muestra que un caudal demasiado alto reducirá la precisión de filtración, mientras que un caudal demasiado bajo aumentará el coste de tiempo, la necesidad de equilibrar el caudal y la eficiencia a través de un sistema de control inteligente.
3. Capacidad de retención de suciedad y durabilidad del material La capacidad de retención de suciedad se refiere a la cantidad total de impurezas (en gramos o miligramos) que puede retener el filtro antes de que la caída de presión supere el límite, y los diseños con alta capacidad de retención de suciedad (por ejemplo, medios filtrantes profundos) pueden reducir la frecuencia de sustitución. La resistencia del material a la corrosión, la abrasión y la temperatura (por ejemplo, acero inoxidable 316L para una fuerte corrosión, PTFE para altas temperaturas de 280°C) es la clave para garantizar un funcionamiento estable a largo plazo. Por ejemplo, la fibra de poliéster en 130 ℃ por debajo del rendimiento estable, y el entorno de alta temperatura requiere el uso de material cerámico o de carburo de silicio.
4. Parámetros de funcionamiento y adaptabilidad dinámica El rendimiento de la filtración se ve afectado por factores dinámicos, como cambios en la porosidad debidos a la obstrucción de partículas, complejidad de la composición del fluido (el aceite o la alta viscosidad requieren la selección de carbón activado o filtración multietapa). Los sistemas inteligentes controlan la presión diferencial y el caudal en tiempo real mediante sensores, y ajustan automáticamente el ciclo de limpieza (por ejemplo, filtros autolimpiables) o conmutan la etapa de filtración multietapa (filtración gruesa + fina) para hacer frente a las fluctuaciones de las condiciones de trabajo. Por ejemplo, la industria papelera necesita seleccionar el diseño del rascador de acero inoxidable en función de la carga de impurezas para evitar atascos.

Calidad y rendimiento de la filtración

1. Precisión y eficacia de filtración
   La precisión de filtración es el principal indicador de la calidad de filtración, que se divide en precisión nominal (índice de retención de partículas 90%) y precisión absoluta (retención de partículas de un tamaño específico 100%). Por ejemplo, los filtros de aceite van de 0,1 micras (membrana de PTFE) a 500 micras (malla de monofilamento de polipropileno) para satisfacer las necesidades de distintos escenarios. La eficiencia de la filtración se calcula por el cambio en el número de partículas antes y después de la retención, y la eficiencia de los cartuchos de alta eficiencia (por ejemplo, materiales de nanofibras) puede alcanzar el 99,99%. La precisión y la eficiencia se ven afectadas significativamente por la uniformidad de los poros y la capacidad de adsorción de la superficie del material, como los cartuchos cerámicos para mejorar la capacidad de interceptar micropartículas a través de poros de tamaño nanométrico.
2. Características del caudal y control de la pérdida de carga
   El caudal tiene que coincidir con la demanda del proceso (por ejemplo, un equipo de 300m³/h ocupa sólo 6m²), mientras que la caída de presión refleja la resistencia del fluido, que afecta directamente al consumo de energía. La presión diferencial ideal debe controlarse en un rango razonable (por ejemplo, un filtro autolimpiante ≤ 0,1MPa), un caudal demasiado alto reducirá la precisión y uno demasiado bajo aumentará el coste de tiempo. y-filter equilibra el caudal y la eficiencia en un escenario de alta presión diferencial mediante un diseño compacto y un retrolavado automatizado (consumo de agua de solo 0,2%). Las estrategias dinámicas de ajuste de parámetros (por ejemplo, algoritmos de enjambre de partículas) optimizan el ajuste en tiempo real del caudal y la caída de presión.
3. capacidad de retención de la suciedad y durabilidad del material
   La capacidad de retención de suciedad se refiere a la capacidad de transporte de impurezas (en gramos/miligramos) del elemento filtrante antes de que se supere la caída de presión, y los medios de filtración profunda pueden sustituirse con menos frecuencia. Los materiales necesitan tener resistencia a la corrosión (como el acero inoxidable 316L), resistencia a altas temperaturas (resistencia PTFE 280 ℃) y resistencia al desgaste. Por ejemplo, la fibra de poliéster es estable por debajo de 130 ℃, el entorno de alta temperatura requiere material cerámico o de carburo de silicio. El diseño regenerativo (como el lavado a contracorriente del cartucho de acero inoxidable) puede prolongar la vida útil y reducir los costes de mantenimiento.
4. Adaptabilidad dinámica y control inteligente
   El rendimiento de la filtración debe adaptarse a las fluctuaciones en las condiciones de trabajo (por ejemplo, obstrucción por partículas, cambios en la composición del fluido). Sistema inteligente a través del sensor para controlar la presión diferencial / flujo, ajustar automáticamente el ciclo de limpieza o filtración multi-etapa (filtración gruesa + fina). Por ejemplo, la industria papelera utiliza un diseño de rascador de acero inoxidable para hacer frente a las fluctuaciones en la carga de impurezas, y los filtros autolimpiantes se gestionan de forma remota a través del Internet de las Cosas. Las técnicas de ajuste de parámetros basadas en datos en tiempo real (por ejemplo, el control predictivo de modelos) pueden mejorar la robustez del sistema.
5. Normas de certificación e idoneidad medioambiental
   Los cartuchos filtrantes deben cumplir normas internacionales como ISO o ASME, así como certificaciones específicas del sector (por ejemplo, 0,1 micras para la esterilidad en la industria farmacéutica). La idoneidad medioambiental incluye el rango de temperatura (-40℃~150℃), la tolerancia a la humedad (por ejemplo, superficie superhidrofóbica para resistir la humedad) y la compatibilidad química (por ejemplo, aleación de titanio para entornos con ácidos fuertes). El diseño modular (por ejemplo, múltiples familias de cartuchos) permite una adaptación flexible a diversos escenarios, como aplicaciones químicas y alimentarias.

Seguridad y conformidad

a. Seguridad

1. 1. Protección de datos

• • Confidencialidad: La tecnología de cifrado (por ejemplo, AES-256) se utiliza para proteger los datos contra el acceso ilegal durante la transmisión y el almacenamiento, por ejemplo, una base de datos relacional utiliza el almacenamiento cifrado para los campos sensibles.
  • Integridad: Se utilizan restricciones de datos (clave primaria, clave foránea), gestión de transacciones (atributos ACID) y sumas de comprobación hash para garantizar la exactitud y coherencia de los datos y evitar su manipulación.
  • Disponibilidad: Garantizar la continuidad del negocio mediante copias de seguridad redundantes, recuperación ante desastres, equilibrio de carga y otras tecnologías, como copias de seguridad periódicas de las bases de datos y mecanismos de conmutación por error.

2. Control de acceso y autenticación

• • Gestión de privilegios: El principio basado en roles (RBAC) o de mínimo privilegio restringe el alcance del acceso de los usuarios, como la plataforma Predix a través de la pasarela API para implementar un control de privilegios de grano fino.
  • Autenticación multifactor: Combina contraseñas, datos biométricos y otras tecnologías para reforzar la autenticación y reducir el riesgo de acceso no autorizado.

3. Protección técnica y gestión de vulnerabilidades

b. Conformidad

Cumplimiento legal y normativo

• • Cumplimiento normativo: Cumplir con GDPR (privacidad de los datos), PCI DSS (seguridad de los pagos), HIPAA (información sanitaria) y otras normativas; por ejemplo, el sector financiero necesita cumplir los requisitos contra el blanqueo de capitales. Normas del sector: Seguir las normas ISO 27001 (privacidad de datos), PCI DSS (seguridad de pagos), HIPAA (información sanitaria) y otras normativas.
  • Cumplimiento de las normas del sector: Cumplir normas como ISO 27001 (gestión de la seguridad de la información), NIST 800-53 (control de la seguridad) y superar auditorías y certificaciones de terceros.

2. Gestión de procesos y sistemas

• • Políticas internas: Formular sistemas como la clasificación y graduación de datos, la aprobación de accesos, etc. para garantizar que las operaciones empresariales cumplen los requisitos de conformidad, como cláusulas de seguridad claras en los contratos de construcción.
  • Evaluación de riesgos: Se realiza una evaluación periódica de los riesgos de cumplimiento para detectar posibles problemas en ámbitos como la gobernanza de datos y la protección de la privacidad.

3. Auditoría y supervisión

• • Auditoría de registros: Registre las operaciones clave (por ejemplo, acceso a datos, modificación) y genere informes de auditoría para apoyar el rastreo de cumplimiento, por ejemplo, función de registro de auditoría de base de datos.
  • Revisión por terceros: Verifique el cumplimiento a través de organizaciones independientes, por ejemplo, la plataforma Predix acepta la certificación ISO 27001 y las evaluaciones de seguridad de terceros.

Funcionamiento del filtro industrial: Presión y caudal

A. Parámetros de presión

1. Rango de presión de funcionamiento
La adaptabilidad a la presión de los filtros industriales varía según el tipo y el escenario, con un rango común de presión de trabajo de 0,05~30 bar (0,005~3 MPa). Ejemplo:

• Filtro de precisión: La presión suele ser de 0,05~0,6 MPa (por ejemplo, filtro de precisión de alto flujo), aplicable a escenarios de baja presión.
• Filtros de membrana (por ejemplo, ósmosis inversa, ultrafiltración): deben soportar altas presiones, presión de trabajo de hasta 5~30 bares (0,5~3 MPa).
• Filtro de arena/filtro de carbón activado: menor presión, 0,5~3 bar y 1~2 bar respectivamente.

2. Pérdida de carga y diseño del material

• Presión diferencial inicial: la presión diferencial del filtro multimedios suele ser ≤0,05 MPa, y el retrolavado es necesario cuando la presión diferencial en funcionamiento supera los 0,1 MPa.
• Material de la carcasa: escenarios de alta presión que utilizan acero inoxidable (como 316L) o acero al carbono revestido de caucho para mejorar la resistencia a la presión.
• Optimización de la estructura: como el filtro autolimpiante mediante la placa porosa en forma de cúpula o el diseño de apertura rápida para reducir la pérdida de presión y mejorar la resistencia a la presión.

B. Parámetros de flujo

1. Rango de caudal y eficiencia
El caudal debe adaptarse a la demanda del proceso, y el rango común va de 0,05 m³/h a 300 m³/h:

• Filtro de precisión de gran caudal: caudal de hasta 20~300 m³/h, adecuado para situaciones de gran caudal (por ejemplo, industrias química y alimentaria).
• Filtro autolimpiante: admite caudales de 1.000~20.000 L/h y realiza un tratamiento eficaz mediante la conexión en paralelo de varios elementos filtrantes o un diseño modular.
• Filtro multimedios: la velocidad de filtrado se controla a 8~15 m/h, un caudal demasiado elevado provocará una disminución de la capacidad de retención de suciedad.

2. Balance de caudal y caída de presión

• Optimización del caudal: un caudal elevado (>15 m/h) es fácil que provoque un aumento brusco de la pérdida de carga, que debe ajustarse dinámicamente mediante sistemas de control inteligentes (como los algoritmos de predicción de modelos).

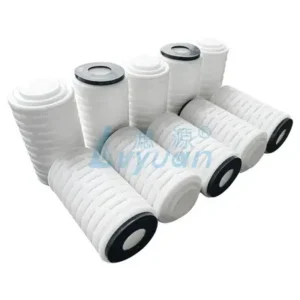

• Configuración del cartucho filtrante: Los cartuchos plegados de alto flujo reducen la presión diferencial y aumentan el caudal al aumentar el tamaño de los poros (>50%) y la estructura de paso recto.

Costes de mantenimiento y sustitución de equipos de filtración

1. Alto coste de los consumibles
   Las bolsas filtrantes, los cartuchos y otros consumibles constituyen el gasto central de los costes de mantenimiento. Las bolsas filtrantes ordinarias cuestan de cientos a miles de dólares por unidad, y los cartuchos filtrantes de alta eficacia son más caros de sustituir, y hay que cambiarlos con frecuencia (3 meses para efecto primario, 6 meses para efecto intermedio, y 1 año para alta eficacia). El ciclo de sustitución se acorta en malas condiciones de trabajo, lo que aumenta aún más el coste.
2. Los costes indirectos no pueden ignorarse
   La sustitución de los filtros requiere tiempos de inactividad, lo que se traduce en pérdidas de producción. Por ejemplo, los filtros tradicionales deben limpiarse manualmente cada 2 horas de inactividad, y las pérdidas anuales pueden alcanzar cientos de miles de yuanes; los filtros autolimpiantes o dúplex pueden reducir el tiempo de inactividad en más de 90%. Además, la sustitución requiere pruebas y puesta en marcha profesionales, y el coste es comparable al del elemento filtrante.
3. Estrategia de optimización para reducir costes
   • Optimización de la selección de materiales: uso de materiales de alta resistencia (como PTFE, filtro de acero inoxidable) para prolongar la vida útil y reducir la frecuencia de sustitución.
   • Actualización de la tecnología: filtro autolimpiante a través de la detección de presión diferencial y el diseño modular, reduciendo 60% de los costes de mantenimiento; cartucho de alto flujo (caudal de una sola rama de hasta 5-10 veces el cartucho ordinario) puede reducir el número de cartuchos y los costes laborales.
   • Supervisión inteligente: supervisión en tiempo real de la presión diferencial y el caudal para evitar retrasos excesivos en el mantenimiento o las averías.

Conclusión

El coste de mantenimiento de los equipos de filtración debe evaluarse en múltiples dimensiones, incluidos los consumibles, la mano de obra, el consumo de energía y el riesgo. Mediante una actualización inteligente y un funcionamiento y mantenimiento precisos, las empresas pueden lograr un equilibrio entre salud, cumplimiento de la normativa y economía. Los escenarios industriales sugieren priorizar el uso de materiales de filtración muy duraderos, como cartuchos de acero inoxidable , mientras que el sector civil necesita equilibrar el coste de compra inicial y la frecuencia de sustitución de los elementos filtrantes.
