Por qué la filtración final de la cerveza sigue siendo el punto en el que las grandes cervecerías pierden dinero

La cerveza perdona mucho menos al final.

De hecho, he visto cómo algunas cervecerías se obsesionan con el pH del macerado, la supervivencia del lúpulo, la dosis de levadura y el oxígeno en la línea de envasado, para luego añadir un equipo de segunda mano a la línea de filtrado final de la cerveza, como si el último obstáculo físico antes del tanque de maduración o del envasado fuera un accesorio de fontanería. No lo es. Es un punto de control de ingresos.

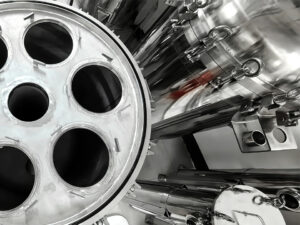

A Carcasa de filtro para cervecería En una línea de producción final, la función es una sola: mantener el componente de filtrado adecuado en condiciones higiénicas, repetibles y con presión estable mientras la cerveza pasa a través de él, sin que se produzcan pérdidas de sabor, absorción de oxígeno, contaminación microbiana, desprendimiento de juntas, desviaciones ni improvisaciones por parte del operario.

¿Es suficiente lo básico?

En realidad, no. Debido a que el mercado está ahora más ajustado, con mucho menos margen para el enfoque de “vamos a lanzar el producto y ya veremos qué pasa”. La Asociación de Fabricantes informó de que las cervecerías artesanales de Estados Unidos generaron 23,1 millones de barriles en 2024, hacia abajo 3,91 TP3T a partir de 2023, mientras que la cuota de volumen de las cervezas artesanales se situó en 13.3% del mercado total de la cerveza. Ese no es un contexto propicio para tomar decisiones descuidadas en la última etapa de purificación.

Intención de búsqueda detrás de este tema: Anuncio con fondo técnico

La intención de búsqueda que subyace a la frase “Configuración de la carcasa del filtro para líneas de filtración de productos finales de cervecería” es principalmente investigación empresarial, y no la educación no formal.

El comprador puede ser el propietario de una cervecería, un jefe de producción, un responsable de envasado de productos, un diseñador de procesos, un fabricante de plataformas OEM o un responsable de compras que intente determinar qué equipo debe colocarse entre un depósito de cerveza clara, un filtro de clarificación, la etapa de membranas, el depósito de recogida esterilizado, la línea de embotellado en barril o la llenadora de latas. No se preguntan: “¿Qué es la purificación?”. Lo que se pregunta es: “¿Qué configuración evita un día malo?”.”

Y esta es mi opinión sincera: la mayoría de los resultados de búsqueda no abordan este tema en profundidad porque tratan el tema como si se tratara únicamente de un revestimiento metálico. La carcasa es el factor determinante. El cartucho, la placa, la junta, el respiradero, el tubo de desagüe, la abrazadera, el recubrimiento de la superficie, la ubicación de los orificios y los patrones de presión diferencial son los elementos que determinan si el sistema de purificación de tu cervecería es de alta calidad o simplemente tiene un aspecto brillante.

La cruda realidad sobre la elección de los filtros para cervecerías

A la hora de elegir un sistema de filtrado higiénico para una cervecería, hay que basarse en los hábitos de consumo de cerveza, y no en las ventajas que se anuncien en los folletos.

Esto implica que hay que empezar por el tipo de cerveza, el grado de turbidez deseado, el riesgo microbiano, el grado de carbonatación, la carga de levadura, la cantidad de sólidos, la temperatura, el caudal requerido, la sensibilidad al oxígeno y el protocolo de limpieza. Después, se elige la instalación. No al revés.

Para la filtración final de la cerveza, prefiero Acero inoxidable 316L El acero 304 es adecuado cuando la exposición al cloruro, la limpieza agresiva o una larga vida útil de las instalaciones entran en juego. El acero 304 puede funcionar en muchas operaciones de las cervecerías y en aplicaciones de bajo riesgo; sin embargo, cuando se trata del contacto con el producto final, el ahorro a corto plazo acaba saliendo caro. Si la planta utiliza sosa cáustica, enjuagues ácidos, ácido peracético, agua caliente y ciclos CIP repetidos, la alta calidad del acero deja de ser un simple dato de catálogo.

La carcasa de un filtro de cartucho de acero inoxidable debe presentar, además, una geometría higiénica. Los “puntos muertos” no son «insignificantes». Los depósitos de fondo plano, las tuberías de desagüe mal diseñadas, las salidas de aire mal situadas y los espacios amplios que nunca eliminan el aire de forma adecuada pueden convertirse en focos silenciosos de contaminación. Las buenas prácticas de fabricación actuales (CGMP) de la FDA para alimentos de consumo humano y el marco de controles preventivos en virtud de 21 CFR, parte 117 se centra en reducir los riesgos de contaminación en los procesos de contacto con los alimentos, y los fabricantes de cerveza no deben dar por sentado que las bebidas alcohólicas están exentas de las normas de higiene.

La serie «Setup» en la que confío para las líneas de productos finales

En primer lugar, define la tarea de filtrado.

¿Se trata de un pulido intensivo tras la centrifugación? ¿De la reducción final de levaduras? ¿De la filtración por trampa antes de la membrana? ¿De la última filtración de la cerveza al estilo estéril? ¿De la protección del tanque hasta el envasado? Cada situación de uso requiere un enfoque específico en cuanto a espacio y medios.

En el caso de una línea habitual de purificación final de cerveza, sin duda diseñaría la configuración de la siguiente manera:

1. Toma de corriente para un contenedor de cerveza brillante
2. Bomba higiénica con cizallamiento controlado
3. Etapa de prefiltrado o de clarificación
4. Espacio disponible en el cartucho final
5. Se evalúa la presión antes y después de la operación inmobiliaria
6. Cierre higiénico de la muestra
7. Mirilla o punto de verificación de la turbidez
8. Curso de transferencia de bajo contenido en oxígeno disuelto (DO) para el envasado en barril, botella o lata

Sin embargo, no me gustan las configuraciones a ciegas. Toda configuración importante de un sistema de filtrado de cerveza debe incluir la presión de entrada, la presión de salida, la ventilación, la capacidad de drenaje, la orientación de la carcasa, la documentación sobre el material de las juntas y un umbral específico para el cambio de cartuchos. Si nadie puede indicarme cuál es la presión diferencial óptima permitida, doy por hecho que el sistema se está gestionando por costumbre.

Cartucho, placa o membrana: dejemos de fingir que son compatibles

Un filtro de cervecería no es eficaz hasta que el método de filtración sea adecuado.

Para la reducción de sólidos, un componente de tipo «en profundidad» podría gestionar lotes variables de levadura y proteínas mucho mejor que una capa de membrana de superficie limitada. Para una protección intensa de la cerveza, un 0,45 μm o 0,65 μm La estrategia basada en membranas puede utilizarse en operaciones específicas con baja carga biológica, pero solo si el control en las fases previas ya se lleva a cabo de forma rigurosa. Una membrana no es una «fregona mágica». Si se le introduce cerveza sucia, se convierte en una costosa alarma.

Para las fábricas de cerveza que estén evaluando medios filtrantes poliméricos, el PE permeable puede resultar una buena opción en determinadas funciones del proceso, ya que ofrece resistencia química y estructuras de poros reguladas. A cartucho filtrante de PE sinterizado, blanco y negro debe tenerse en cuenta en el debate cuando la tarea implique la separación sólido-líquido y acciones repetitivas de los poros, en lugar de equipos decorativos de acero inoxidable.

En el caso de configuraciones pequeñas o específicas, yo también prestaría especial atención a la compatibilidad de los conectores. A Cartucho filtrante de acero inoxidable 304/316 con opciones de adaptadores personalizados puede ser importante cuando la configuración actual de la carcasa, el patín o el conector sanitario obliga a realizar un montaje no estándar.

La historia sobre el estrés que nadie quiere escuchar

Niveles de estrés.

Una línea de filtración final de cerveza que comienza con una presión diferencial baja y aumenta de forma gradual suele funcionar correctamente. Una línea que da un salto inesperado, sube durante el ciclo de la bomba o se eleva lentamente tras cada ciclo de CIP te está indicando algo preocupante: un tamaño de poro incorrecto, una prefiltración deficiente, una superficie de filtración insuficiente, obstrucción del medio filtrante, exceso de residuos de levadura, rotura de una junta, ventilación deficiente o un acondicionamiento irregular de los envases.

Normalmente quiero que las cervecerías registren:

Variable de configuración	Objetivo de técnica excelente	Señal de fallo	Efecto probable
Material de la carcasa	Acero inoxidable 316L para productos finales que requieren un contacto exigente; ponte en contacto con nosotros	Pitting, manchas, desgaste de los cordones	Riesgo de falta de higiene y menor vida útil
Superficie	Superficie interior higiénica, diseño con pocas hendiduras	Retención de suelo tras el CIP	Determinación microbiana
Tensión diferencial	Banda de funcionamiento estable y registrada	Aumento rápido de la presión	Medios de filtración obstruidos y de tamaño insuficiente, alta carga de sólidos
Rejilla de ventilación	Eliminación completa del aire antes de iniciar la producción	Espuma, pulverización catódica, captación de DO	Oxidación y caudal irregular
Capacidad de drenaje	Tubo de desagüe completo sin necesidad de inclinarlo manualmente	Líquido en reposo	Riesgo de crecimiento entre series
Material de la junta	EPDM, FKM, silicona o PTFE, en función de la composición química	Hinchazón, agrietamiento, sustancias extraíbles	Derivación o alteración del sabor
Clasificación de cartuchos	Adaptado al estilo de cerveza y a las toneladas de materia prima	Filtrado excesivamente estricto	Pérdida de sabor, pérdida de circulación
Norma de sustitución	En función de la presión, el volumen o el reconocimiento	Conjeturas del conductor	Inestabilidad entre lotes

He aquí el inconveniente: un filtro sin pruebas de resistencia no es un componente de fabricación. Es una suposición basada en el acero inoxidable.

Por qué la dimensión inmobiliaria no es simplemente un cálculo de caudal

Elegir una talla demasiado grande puede ser tan negativo como elegir una talla demasiado pequeña.

Una carcasa demasiado pequeña frena rápidamente, genera una presión elevada y provoca pánico entre los operarios cerca de la zona de envasado. Una carcasa demasiado grande podría aumentar el volumen de retención, la exposición al oxígeno, el volumen de limpieza y la pérdida de cerveza durante el cambio de lotes. He visto cómo algunas cervecerías “resuelven” los problemas de presión instalando carcasas más grandes, para luego preguntarse por qué han aumentado las pérdidas de rendimiento y el consumo de productos químicos para la limpieza in situ (CIP).

En muchos sistemas de purificación del producto final de las cervecerías, la mejor solución es la purificación por etapas. Utiliza un elemento de prefiltración adecuado para proteger el cartucho final. Si el cartucho final está reteniendo impurezas, significa que el proceso ya ha fallado en alguna etapa anterior.

Cuando se requiera un filtrado a pequeña escala para el reconocimiento, los controles de laboratorio o los lotes piloto, un Filtro de aguja de 0,2 a 5 micras permite llevar a cabo el proceso de pruebas antes de pasar a la configuración definitiva de la filtración de la cerveza.

Detalles sanitarios que distinguen las soluciones reales de los equipos bonitos

La última purificación es un conflicto entre la cerveza y el hardware.

La cerveza requiere protección frente al oxígeno, una fuerza de cizallamiento reducida, una carbonatación estable, ausencia de contaminación y un deterioro mínimo del sabor. El equipo debe limpiarse, vaciarse, abrirse, asegurarse, calibrarse y volver a ponerse en servicio sin complicaciones. Si no se tienen en cuenta ambas necesidades, la línea de producción se convierte en una auténtica escena del crimen.

Fíjate bien en esta información:

La entrada no debe soplar directamente sobre el cartucho de forma que provoque la formación de canales o espuma. La salida debe permitir el drenaje total del agua. Se debe poder acceder a la válvula de ventilación sin necesidad de recurrir a medidas arriesgadas. La abrazadera debe cumplir con los requisitos de resistencia y ser muy fácil de inspeccionar. La junta debe registrarse por producto y ciclo de sustitución. La carcasa debe abrirse sin que los dispositivos arrastren por las superficies en contacto con los alimentos.

Sin embargo, lo que la gente suele pasar por alto es la interfaz entre la carcasa y el cartucho. Si la tapa del cartucho, el orificio, el resorte, la junta o el adaptador no son los adecuados, la cerveza puede pasar por alto el filtro. Entonces, tu “filtrado final” se convierte en una farsa.

En el caso de los elementos permeables tipo placa o las estructuras de soporte, un Placa filtrante de polietileno (PE) permeable, de color blanco y de forma redondeada Puede resultar relevante en el diseño de sistemas de filtrado a medida para cervecerías en los que surjan problemas relacionados con la circulación del flujo, la liberación de gases o el comportamiento de los soportes porosos.

La presión reguladora ya no es algo abstracto

Las cervecerías son empresas de producción alimentaria a las que se les aplica, además, una supervisión específica en materia de alcohol.

La TTB mantiene bases de datos sobre la cerveza, que incluyen registros a nivel nacional, información sobre los fabricantes, datos sobre el volumen de producción y recursos de cobertura a nivel estatal. Esto es importante, ya que la documentación de fabricación, el cumplimiento fiscal y la seguridad de las bebidas no son aspectos independientes cuando surge algún problema.

La FDA y la TTB colaboran además en materia de bebidas alcohólicas adulteradas. En 2025, las agencias actualizaron su marco normativo en torno a las funciones de control de las bebidas alcohólicas consideradas no conformes con la legislación alimentaria federal, incluyendo el control de los análisis y las cuestiones relacionadas con la seguridad.

Así que no, no me trago ese viejo argumento de bar de que “la cerveza es segura porque el alcohol y el pH bajo lo controlan todo”. Eso no se sostiene. La cerveza es duradera, sí. Pero las líneas de producto final siguen presentando riesgos si la higiene es inadecuada, los sellos son defectuosos, las instalaciones están sucias, se produce una entrada de oxígeno, hay depósitos químicos o se produce contaminación tras el proceso.

La última línea de purificación de cerveza que realmente autorizaría

Si tuviera que dar el visto bueno a una línea de filtrado del producto final de una cervecería, me gustaría que cumpliera los siguientes requisitos:

Una estructura de acero inoxidable higiénico 316L con recubrimiento interior documentado. Conexiones higiénicas Tri-clamp. Drenaje completo. Una válvula de purga en el punto más alto. Evaluaciones de tensión en la entrada y la salida. Especificaciones definidas del cartucho. Un procedimiento de limpieza previo al uso por escrito. Una declaración de compatibilidad con CIP/SIP. Un registro de juntas. Un tratamiento de estabilidad del cartucho o de punto de burbuja cuando se utilice filtración por membrana. Una norma de sustitución basada en la presión. Una válvula de derivación.

¿Aburrido?

Bien. Lo que no tiene nada de interesante es cómo la cerveza aguanta el envase del producto.

En el caso de las fábricas de cerveza que utilizan medios poliméricos en módulos especializados, un Filtro de membrana de PA sinterizada con conector roscado Podría ser adecuado para determinadas aplicaciones de proceso en las que la geometría del adaptador y la eficiencia del polímero permeable resulten más adecuadas que las carcasas de cartucho convencionales.

Y cuando sea necesario realizar pruebas de bajo volumen o comprobaciones minuciosas de los procedimientos, ultrafiltración polietileno PE filtros de aguja puede servir de apoyo a la hora de tomar decisiones sobre la filtración en la fase de pruebas antes de pasar a las carcasas de producción.

Errores habituales en la organización que sigo viendo

El error inicial consiste en aplicar el mismo grado de filtración a tipos de cerveza muy diferentes entre sí. Las IPA turbias, las ales, las cervezas ácidas con fruta, las stouts y las cervezas sin alcohol no se comportan de la misma manera. Las proteínas, los polifenoles del lúpulo, la carga de levadura, los sólidos frutales y el riesgo microbiano modifican los aspectos relacionados con la purificación.

El segundo error es considerar el CIP como una prueba de limpieza. El CIP es un procedimiento, no un certificado. Si tus instalaciones no tienen desagüe, ventilación, superficies expuestas o no soportan el tratamiento químico, tu gráfico de CIP puede parecer impecable, mientras que el equipo sigue siendo motivo de sospecha.

El tercer error es adquirir carcasas sin preguntar por las juntas de repuesto, la compatibilidad de los cartuchos, la documentación sobre el recubrimiento de la superficie, el índice de resistencia a la tensión y el tipo de sellado. La compra se realiza en función del coste unitario. El departamento de producción se encarga de pagar la factura más tarde.

El cuarto error es no establecer ningún punto de muestreo aguas abajo. No se puede gestionar lo que no se muestrea.

El quinto error es utilizar la filtración del producto final como medida de emergencia el día del envasado. La filtración final debe servir para confirmar que se han respetado los procedimientos en las fases previas, no para compensar los descuidos en los depósitos.

PREGUNTAS FRECUENTES

¿Qué es un «filtro inmobiliario de cervecería»?

Una carcasa de filtro para cervecería es un recipiente a presión de uso sanitario que alberga medios de purificación, como cartuchos, membranas o elementos porosos, de modo que la cerveza terminada pueda pasar a través de un filtro controlado antes de su traslado al tanque de clarificación, el envasado en barril, el embotellado o el enlatado, al tiempo que se restringe la presencia de sólidos, levadura, riesgos microbianos, la absorción de oxígeno y las irregularidades del proceso. En la filtración del producto final, la carcasa no es simplemente un envoltorio, sino que controla la seguridad, la trayectoria del flujo, las acciones bajo presión, la facilidad de limpieza y la repetibilidad.

¿Cómo se instala exactamente la carcasa del filtro para la purificación en una fábrica de cerveza?

Para instalar el sistema de filtrado en una cervecería, monte el sistema tras una preparación previa adecuada, utilice accesorios sanitarios, compruebe la presión de entrada y salida, purgue todo el aire atrapado, verifique la compatibilidad de las juntas, documente la clasificación de los cartuchos y establezca una norma de sustitución basada en la presión diferencial, la cantidad establecida o los límites de calidad verificados. El sistema debe someterse a pruebas con agua o agua desaireada antes de iniciar la producción, especialmente cuando el objetivo de envasado del producto sea un bajo contenido en oxígeno licuado.

¿Cuál es la mejor carcasa de filtro para la purificación de la cerveza?

La mejor carcasa de filtro para la filtración de cerveza es una carcasa higiénica de acero inoxidable con drenaje, preferiblemente de tipo 316L para el contacto exigente con el producto final, con superficie interior sanitaria, fijación segura del cartucho, ventilación de fácil acceso, abrazaderas resistentes a la presión, juntas compatibles y un montaje documentado para el aspecto de purificación seleccionado. La alternativa “ideal” nunca es universal, ya que el pulido de la cerveza, la filtración de tipo estéril y la protección contra la turbidez de la cerveza requieren diferentes técnicas de filtración.

¿Deberían las cervecerías utilizar un filtrado de 0,45 micras para la última cerveza?

En algunos procesos de filtración final de la cerveza se puede utilizar un filtro de 0,45 micras, pero solo cuando ya se hayan confirmado los requisitos previos, el control de la carga microbiana, los límites de estrés y la compatibilidad con las membranas para el diseño de la cerveza y el objetivo de envasado del producto. Una purificación rigurosa puede mejorar el control microbiano, pero también puede reducir el caudal, aumentar los costes y alterar las características sensoriales si no se aplica correctamente.

¿Por qué se produce un problema de presión diferencial en la última línea de purificación de la cerveza?

Los problemas de presión diferencial en una línea de purificación de cerveza son importantes, ya que ponen de manifiesto la resistencia que encuentra la cerveza al atravesar el medio filtrante, lo que permite detectar la acumulación de residuos, la obstrucción, una prefiltración deficiente, una carcasa de dimensiones insuficientes, la acumulación de gas o una elección incorrecta del cartucho antes de que la calidad del producto se vea afectada. Una curva de presión estable es una indicación de buen funcionamiento; un pico repentino indica que la línea requiere una intervención.

Conclusión final: arma la alineación como si la formación fuera lo más importante

Una línea de purificación final de cerveza no es precisamente el lugar donde me atrevería a experimentar con especificaciones poco claras, juntas secretas o carcasas elegidas simplemente porque las tenían hoy en oferta.

Configura el filtro de la cervecería teniendo en cuenta el espacio disponible en torno a la cerveza, los riesgos, el programa de limpieza y los requisitos de envasado del producto. Aprovecha al máximo la geometría del espacio disponible. Adapta el cartucho a la carga real de sólidos. Controla la presión. Ventila adecuadamente. Drena por completo. Sustituye las juntas antes de que se deterioren.
