Estrategia de cambio de cartuchos en las líneas de pretratamiento de desalación

La bisagra silenciosa en la mayoría de los programas de cambio de cartuchos

Los filtros existen en silencio.

Un cartucho puede parecer inofensivo en la hoja de mantenimiento mientras ya está aumentando la presión de alimentación, fallando bajo lotes de sólidos, cubriendo una filtración de medios aguas arriba deficiente y presionando a los operadores hacia una factura de limpieza de membranas que nadie presupuestó. Entonces, ¿por qué tantas plantas siguen cambiando los cartuchos según el calendario?

Voy a decir la parte impopular inicialmente: un cuidado de 30 días o 90 días de rutina de reemplazo del filtro de cartucho no es comúnmente un método. Es un hábito de adquisición con un chaleco de seguridad.

El registro técnico público respalda el malestar. Una evaluación de la desalinización por ósmosis inversa de 2024 afirma que la ósmosis inversa representa alrededor de 70% del uso mundial de desalinización, lo que sugiere que los pequeños errores en el pretratamiento se convierten ahora en enormes gastos operativos. Un informe del SWCC de 2023 señalaba que los sistemas de filtros de cartucho en el pretratamiento SWRO se cambian normalmente cada 3 meses, sin embargo “normalmente” no es lo mismo que “apropiado para su consumo, temporada, cantidad de algas, dosis de coagulante o geometría del cartucho.”

Qué hace realmente el cartucho ante el tren de ósmosis inversa

Los filtros de cartucho de pretratamiento de desalinización no están ahí para salvar una planta de pretratamiento negativa. Son la última barandilla antes de la bomba de alta presión y las membranas de ósmosis inversa.

Esa distinción plantea problemas. Se supone que un cartucho de 5 μm aguas abajo de la purificación de medios, UF o MF captura grandes sedimentos, fibras rotas, trozos de cáscara, arrastre férrico y arenilla ocasional que no debe llegar al espaciador de la capa de membrana. En la desalinización de agua salada, las clasificaciones habituales son 1, 2, 5, 10 y 25 μm, siendo 5 μm la más utilizada; la caída de tensión del cartucho limpio se define con frecuencia por debajo de 0,2 bar, mientras que la sustitución se suele fijar en torno a 0,7- 1,0 bar, o 10- 14 psi.

Ése es el verdadero videojuego: no “¿Cuánto duró el filtro?”, sino “¿Qué impidió el filtro que entrara en el tren de ósmosis inversa?”.”

Si el cartucho está capturando un poco de toneladas de pulido, bien. Si está haciendo valiente eliminación de sólidos todos los días, su tratamiento previo aguas arriba está enfermo.

La presión diferencial es el primer testigo, no toda la prueba

La presión diferencial del filtro de cartucho es la disminución de tensión en todo el recipiente del cartucho, determinada entre los grifos aguas arriba y aguas abajo a un precio de caudal conocido.

¿Simple? Sí. ¿Adecuado? No.

Los documentos del área PVRO de la Oficina de Mejora trataban de la presión diferencial a través de los filtros de cartucho como señal de protección de la membrana y advertían de que la no modificación de los cartuchos podía acortar la vida útil de la membrana de ósmosis inversa y dañar gradualmente la bomba. Esa es la versión limpia. La variación más sucia del área es la siguiente: la tensión diferencial le indica que algo ha sucedido realmente, sin embargo no le informa constantemente por qué.

Una gran técnica de cambio de filtro de cartucho registra:

• Caudal de alimentación por recipiente o por tren
• Estrés ascendente y descendente
• Nivel de temperatura
• Cartuchos SDI15 antes y después
• Turbidez, idealmente en NTU con notas ocasionales
• TOC/COD a lo largo de eventos de algas o drenaje
• Tipo de cartucho, tamaño, micraje, tapón, número de lote completo
• Cambios en el coagulante y la decloración, incluidos FeCl3, polyDADMAC, NaOCl y SMBS.
• Horas reales de funcionamiento, no sólo días naturales

Aquí está el hecho duro: si SDI viene por más de 0,5 en todo el recuento de cartucho sobre una base regular, el cartucho ya no es simplemente un guardia. Está compensando un pretratamiento que ha dejado de funcionar. Eso no es una historia de éxito del cartucho. Se trata de una investigación previa.

El tipo de cartucho modifica el ajuste de fallo

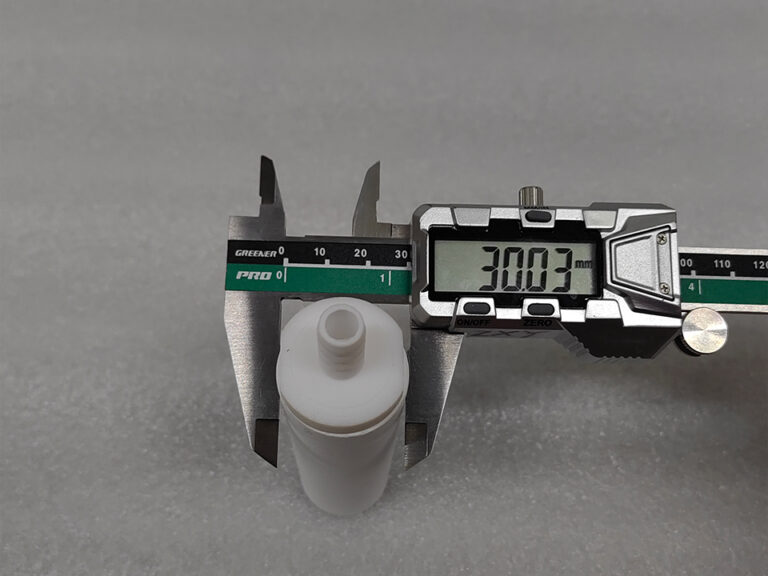

A Cartucho filtrante de profundidad de PP fundido-soplado actúa de forma diferente a un cartucho de membrana plisada. Los medios de profundidad se cargan gradualmente, normalmente con mayor tolerancia a la retención de suciedad. Los medios plisados proporcionan más superficie y una retención más nítida, pero pueden cegarse rápidamente cuando aparecen productos orgánicos, lodos férricos u orgánicos similares al aceite.

A Cartucho de recambio de residuos DOE PP puede ser completamente sensato en solución de pulido de bajo riesgo, sin embargo no me encanta la geometría DOE en obligaciones de agua de mar agitada donde el empaquetamiento de arena, el peligro de derivación y la disciplina del sello final se vuelven dolorosos. SOE con juntas tóricas dobles suele ser la respuesta de ingeniería mucho mejor cuando la línea ve oscilaciones de presión.

Para un gran pulido o una solución especializada, un Cartucho filtrante con capa de membrana plisada de PP/PTFE puede parecer atractivo en teoría. Pero, por favor, no lancen cartuchos de 0,2 μm directamente a una línea de pretratamiento de desalinización sucia y lo llamen diseño premium. Así es como se compra la caída de presión con un pedido.

Cuando los sólidos son duros, puntiagudos o térmicamente agresivos, un Cartucho filtrante poroso sinterizado SS316 de 1 micra puede tener sentido en nichos específicos de responsabilidades de filtración de fluidos. Sin embargo, en el pretratamiento por ósmosis inversa de agua salada, lo que importa es el conjunto completo: cartucho, junta, placa de asiento, metalurgia del recipiente, autocontrol del tubo de drenaje y la voluntad del conductor de abandonar antes del colapso.

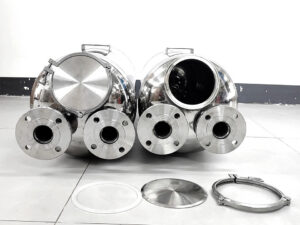

Y no pase por alto los bienes inmuebles. A Filtro de acero inoxidable SS304/SS316 bienes inmuebles no es sólo un contenedor; es un límite de presión, una apuesta por el deterioro y el lugar donde un mal aseguramiento se convierte en un bypass imperceptible.

La regla del experto: Cambiar de patrón, no dejarse llevar por el pánico

La rutina de cambio de filtro de cartucho más eficaz utiliza tres activadores al mismo tiempo.

Inicialmente, utilice la presión diferencial normalizada. No compare la dP del lunes a 80% de circulación con la dP del viernes a 100% de caudal y actúe como si tuviera una tendencia.

En segundo lugar, la vida útil del tapón. Además, si la presión diferencial se mantiene baja, el crecimiento orgánico, el arrastre, la fluencia de la tapa y las bolsas estacionarias pueden seguir perjudicándole. En buena agua de mar con SDI15 constantemente por debajo de 2, los cartuchos a menudo pueden funcionar mucho más tiempo; en servicio SWRO típico, 6- 8 semanas es una expectativa de partida defendible, no una legislación.

En tercer lugar, cree una pauta para cada ocasión. La marea roja, la escorrentía de tormentas, el dragado, el mantenimiento de la toma, la rotura de fibras de UF, la sobredosis férrica o un repentino pico de turbidez deben hacer que el cartucho pase de “consumible rutinario” a “bolsa a prueba”.”

El caso del SWRO Nemmeli de Chennai es una advertencia beneficiosa, ya que conecta la experiencia operativa real con la elevada DQO/TOC y los fragmentos blancos ligeros que afectan al funcionamiento del agua salada desde 2019; ese es exactamente el tipo de inestabilidad orgánica y de partículas que daña los periodos de cambio de las hojas de cálculo frías.

Tabla de cambio de cartuchos

Método	Cuando los operadores lo utilizan	Qué resuelve	En qué se equivoca	Mi juicio
Sustituto de calendario	Cada 30, 60 ó 90 días	Facilidad para comprar y contratar	Ignora algas, tornados, cambios de circulación y fallos aguas arriba	Aceptable sólo como tope máximo de duración
Disparador de presión diferencial	Ajuste a 0,7- 1,0 bar o 10- 14 psi	Seguimiento del embalaje real	Engaña si no se normaliza el flujo	Mejor disparador de núcleo
Disparador basado en SDI	Cambiar o evaluar cuando se modifique la IDE	Relaciona el comportamiento de los cartuchos con el peligro de ensuciamiento del RO	Lento, manual, dependiente del operador	Bueno para el diagnóstico médico
Sustitución basada en eventos	Después de las tormentas, flores, acceso a la concha, rotura de la UF	Detecta los fallos del mundo real	Puede aumentar la inversión en consumibles	Imprescindible para líneas de agua salada
Política integrada	dP + SDI + tiempo de ejecución + registro de ocasiones	Saldos peligro y gasto	Requiere disciplina	La única técnica seria

Cómo modificar los filtros de cartucho en las líneas de pretratamiento de desalación

El trabajo es mecánico, pero el razonamiento es forense.

Cierre o separe el recipiente del cartucho de acuerdo con el procedimiento de bloqueo de la planta. Despresurice gradualmente. Drene completamente las tuberías. Abra el inmueble e inspeccione antes de tocar los componentes. ¿Están los cartuchos constantemente cargados? ¿Está más sucio un lado? ¿Están deformadas las tapas de los extremos? ¿Hay lodo, arenilla de cobertura, lodo férrico naranja, película orgánica negra o arena apelmazada cerca del fondo?

A continuación, retire los cartuchos sin convertir el recipiente en un foco de contaminación. Limpie las superficies de asiento. Compruebe los resortes, las placas de sujeción, las juntas tóricas, los postes de instalación, los bordes de las cuchillas y los grifos de presión diferencial. Instale los cartuchos nuevos según el lote completo y las instrucciones. Registre la clasificación en micras, el material, la longitud, el tipo de extremo y las iniciales del operario.

Arrancar con cuidado. Ventile el aire atrapado. Rampa de flujo. Grabe el dP ordenado exactamente en la misma base de circulación que utilizará más tarde.

Sin embargo, lo que más aprecio es lo siguiente: guarde una muestra de cartucho sucio después de tiradas inusuales. Córtala. Sáquele una foto. Si la planta está perdiendo rendimiento RO, ese cartucho es más asequible que un examen postmortem de la membrana y comúnmente extra honesto que una conferencia.

La falla que nadie pretende confesar: Bypass

El bypass es peor que la conexión. Un cartucho conectado grita de estrés. Un cartucho en bypass sonríe y envía partículas aguas abajo.

El examen del piloto de desalinización de agua de mar de Scattergood grabó en vídeo una lección contundente de la experiencia anterior con SWRO: los conductores debían vigilar minuciosamente la presión diferencial del filtro de cartucho debido a que los cartuchos no controlados pueden desviarse y permitir el paso directo a los aspectos SWRO.

Esa frase debe fijarse en todas las áreas de control.

Si observa una reducción de la dP a lo largo de condiciones de alimentación sucias, no lo celebre demasiado pronto. Una dP reducida puede significar agua limpia. También puede indicar la falta de un sello, un componente colapsado, una compresión negativa de la tapa, un cartucho fracturado, una longitud incorrecta de la DOE o un recipiente construido por alguien que se apresura a pasar el turno de noche.

Preguntas frecuentes

¿Cuál es el mejor calendario de cambio de filtros de cartucho para las líneas de pretratamiento de desalinización?

El mejor programa de cambio de filtros de cartucho es una pauta basada en datos que integre la presión diferencial de línea de base limpia, el caudal estabilizado, el cambio de SDI, la turbidez de la alimentación, el riesgo estacional y el tiempo máximo de solución para cada tren, en lugar de copiar una fecha de programa tratada de una hoja del proveedor. En la técnica, empezar con dP, confirmar con SDI, y anular el programa después de la floración de algas, tormentas, cubriendo ocasiones, o fallos de filtro aguas arriba.

¿Qué presión diferencial del filtro de cartucho debe provocar la sustitución?

La presión diferencial del filtro de cartucho debe ser sustituida cuando la disminución de la tensión normalizada llegue a la restricción validada de la planta, normalmente en torno a 0,7-1,0 bar o 10-14 psi en la solución de pretratamiento de ósmosis inversa, suponiendo que el análisis se realice a un nivel similar de caudal y temperatura. El número no es mágico. El patrón importa más que la etiqueta de alarma.

¿Cómo se cambian exactamente los filtros de cartucho en las líneas de pretratamiento de desalinización?

El cambio de filtros de cartucho en las líneas de pretratamiento de desalinización indica aislar y despresurizar el recipiente, evaluar los componentes sucios, limpiar las superficies de fijación, cambiar los cartuchos con la geometría verificada de la puntuación y la tapa, reactivar lentamente, airear el aire de ventilación y registrar la tensión diferencial limpia. La acción de inspección no es opcional porque el patrón de carga, la escoria, el lodo férrico o la contorsión le indican lo que está haciendo el pretratamiento aguas arriba.

¿Son los cartuchos de PP soplado por fusión mejores que los cartuchos plisados para el pretratamiento de agua de mar por ósmosis inversa?

Los cartuchos de PP fundido-soplado suelen ser mucho mejores para el pretratamiento de agua salada sucia o variable debido a que su estructura de profundidad soporta el empaquetamiento de sólidos, mientras que los cartuchos plisados son mejores cuando la alimentación es estable y se necesita una retención de fragmentos más nítida o una mayor superficie. Una elección incorrecta puede cegar tan rápido o permitir un riesgo excesivo aguas abajo.

¿Cuándo deben sustituir los operadores los cartuchos antes que el sistema de alarma de presión?

Los operadores necesitan sustituir los cartuchos antes de que el sistema de alarma de presión cuando hay evidencia de peligro anormal de agua de alimentación, incluyendo la marea roja, fuertes lluvias, dragado, UF fibra daños, sobredosis de coagulante, fragmentos de concha, movimiento inesperado SDI, limo biológico, o inexplicable aumento de la caída de presión RO. Esperar a que se produzca el dP por sí solo no es suficiente cuando la entrada ya se ha alterado.

Elabore el Reglamento de Cambios antes de que el sistema de alarma empiece a gritar

Una planta desalinizadora no necesita una sustitución heroica de cartuchos. Requiere pruebas regimentadas de cartuchos.

Establecer una línea de base de dP limpia. Normalizar todos los análisis. Rastrear SDI15. Cartuchos de imagen poco comunes. Diferentes tapas de programación de las activaciones reales de cambio. Deje de satisfacer la larga vida del cartucho si el tren de ósmosis inversa detrás de él está ensuciando silenciosamente.

Para las líneas de pretratamiento de desalinización, la mejor estrategia de sustitución de filtros de cartucho no es la que utiliza menos cartuchos. Es la que salvaguarda la vida de la capa de membrana, las bombas de alta presión, la seguridad de la recuperación y la fiabilidad del conductor cuando el agua de mar deja de actuar.
