Cálculo del número de cartuchos para sistemas de filtración de 200 m³/h
A 200 m³/h, el cálculo parece casi vergonzosamente sencillo; sin embargo, el resultado puede oscilar entre cinco elementos de alto caudal y más de cien cartuchos estándar una vez que se tienen en cuenta en el cálculo la viscosidad, los sólidos en suspensión, el grado de filtración en micras, la presión diferencial, la reserva frente a la obstrucción y la redundancia.
Entonces, ¿qué número hay que indicar en la orden de compra?
Mi respuesta es contundente: Empiece con cuatro cartuchos de servicio más un cartucho de reserva cuando utilice elementos de alto caudal verificados de 60 pulgadas, pero considere los cinco como una estimación presupuestaria, no como un diseño definitivo.
Esa distinción es importante. Una cotización basada únicamente en “200 m³/h” no es ingeniería. Es una estimación comercial con casco de obra.
La respuesta primero: planifica en función de cinco cartuchos de alto caudal
En el caso de un líquido similar al agua, una carga de sedimentos moderada y un elemento de gran diámetro de 40 o 60 pulgadas debidamente seleccionado, el resultado preliminar y fundamentado del dimensionamiento del filtro de cartucho es:
4 cartuchos en servicio + 1 cartucho de reserva = 5 cartuchos instalados
Esto supone que cada cartucho de servicio tiene un caudal admisible corregido de aproximadamente 54 m³/h, equivalente a 900 l/min. El cálculo es el siguiente:
200 m³/h ÷ 54 m³/h por cartucho = 3,70 cartuchos
Redondear al alza:
Carga N = 4 cartuchos
A continuación, añade redundancia operativa:
N instalados = 4 + 1 de reserva = 5 cartuchos
Ese es el titular simplificado. Pero la cruda realidad es que un cartucho comercializado como de “alto caudal” no es capaz, por sí solo, de alcanzar los 54 m³/h con tu líquido.
La cifra final depende de la curva real de presión diferencial en función del caudal, y no del adjetivo que figure en la caja.
Por qué 200 m³/h por sí solos no bastan para determinar el número de cartuchos
Para realizar un cálculo correcto del filtro de cartucho, no basta con conocer el caudal de la bomba. Como mínimo, necesitamos:
Flujo normal, mínimo y máximo
Temperatura del líquido
Viscosidad dinámica en mPa·s o cP
Total de sólidos en suspensión (TSS), en mg/l
Distribución del tamaño de las partículas
Clasificación nominal o absoluta en micras requerida
Presión diferencial limpia y terminal
Materiales y geometría de los cartuchos
Horas de funcionamiento previstas entre cada cambio
Requisitos de redundancia
La guía de selección de filtros de polipropileno de Pall de enero de 2024 sigue la misma lógica: el tipo de fluido, los sólidos, la viscosidad, el pH, la temperatura, la presión, el índice de retención y el caudal de líquido se tienen en cuenta como parámetros para el dimensionamiento. Asimismo, se indica que los valores de caudal recomendados tienen por objeto optimizar la vida útil del filtro, y no simplemente demostrar que el líquido puede atravesar físicamente el elemento. ([Pall][1])
Desconfío de cualquier propuesta que divida 200 m³/h entre el valor máximo del catálogo y se quede ahí.
El caudal máximo es un límite hidráulico. El caudal recomendado es un valor de funcionamiento. El caudal sostenible en condiciones de contaminación es un valor totalmente distinto.
El método de cálculo del número de cartuchos que deberían utilizar los ingenieros
La fórmula básica es:
N duty = Máximo(Q pico ÷ q admisible)
Dónde:
Deber N = número de cartuchos que funcionan al mismo tiempo
Pico Q = caudal máximo del sistema, no solo el caudal medio de producción
q admisible = caudal admisible corregido por cartucho
Techo = redondear siempre al alza, al siguiente elemento entero
El caudal admisible del cartucho debe calcularse de la siguiente manera:
q admisible = q de referencia × K de viscosidad × K de sólidos × K de micras × K de temperatura × K de incrustaciones
Cada factor de corrección suele ser 1,00 o menos.
Por ejemplo:
Caudal de referencia de agua limpia: 72 m³/h
Factor de corrección combinado: 0.75
Caudal admisible corregido: 72 × 0,75 = 54 m³/h
Entonces:
N duty = Máximo(200 ÷ 54) = 4
Para una redundancia N+1:
N instalado = N en servicio + 1 = 5
El factor de 0,75 no es una constante universal. Se trata de una hipótesis de ingeniería para la elaboración de presupuestos en las primeras fases. Un circuito de agua de refrigeración limpio puede justificar un valor más cercano a 0,85 o 0,90. Por el contrario, un curso de agua superficial contaminado, agua de pozo rica en hierro, caldo de fermentación, un recubrimiento que contenga resina o una suspensión concentrada pueden hacer que el factor se sitúe en torno a 0,50 —o incluso menos—.
Cálculo detallado para un sistema de filtración de 200 m³/h
Ten en cuenta esta base de diseño preliminar:
Parámetro de diseño
Valor estimado
Flujo normal
200 m³/h
Flujo máximo
200 m³/h
Líquido
Agua de proceso similar al agua
Temperatura
25 °C
Viscosidad
Aproximadamente 1 cP
Grado de filtración
5–10 µm
Carga de sólidos
Moderado
Cartucho de referencia
Formato de alto caudal de 60 pulgadas
Caudal recomendado de referencia
1 200 l/min
Factor de corrección combinado
0.75
Redundancia
N+1
Primero, convierte el caudal del sistema:
200 m³/h × 1 000 ÷ 60 = 3 333 L/min
Ajusta el caudal del cartucho de referencia:
1 200 l/min × 0,75 = 900 l/min
Calcular el número de turnos:
3.333 ÷ 900 = 3,70
Redondear al alza:
4 cartuchos de servicio
Añadir un puesto de reserva:
5 cartuchos instalados
Una tabla de tamaños de Pall de enero de 2024 ofrece valores de referencia para caudales elevados que van desde unos pocos cientos de litros por minuto para los elementos más cortos hasta un caudal recomendado de aproximadamente 1.200 L/min para su formato más largo de alto caudal. Esos valores son puntos de referencia útiles, pero no constituyen garantías de rendimiento transferibles a los cartuchos de otros fabricantes.
Esa advertencia no es una mera formalidad legal. Los filtros plisados de alto caudal, los filtros de profundidad de fibra fundida, los de PP de densidad graduada y los elementos sin núcleo pueden presentar áreas efectivas y caídas de presión en estado limpio radicalmente diferentes, a pesar de tener dimensiones externas similares.
Comparación de configuraciones de cartuchos
En la siguiente tabla se aplica un 0,75 (factor de corrección preliminar) a los caudales de referencia documentados y, a continuación, añade un cartucho de reserva. Esto demuestra por qué el formato del cartucho es más importante que la longitud nominal de la carcasa.
Arquitectura de cartuchos
Caudal de referencia por elemento
Flujo de diseño corregido
Capacidad nominal: 200 m³/h
Instalado con N+1
Mi valoración
60 pulgadas de alto caudal
1 200 l/min
900 l/min
4
5
Punto de partida recomendado
40 pulgadas de alto caudal
800 l/min
600 l/min
6
7
Práctico cuando hay limitaciones de altura
30 pulgadas de alto caudal
400 l/min
300 l/min
12
13
Más juntas, mano de obra y complejidad de la embarcación
Cartucho estándar de 30 pulgadas
40-90 l/min
30–67,5 l/min
50–112
51–113
Por lo general, no resulta rentable para el servicio principal
Las cifras de referencia proceden de la guía de selección de 2024 e ilustran la capacidad en función del formato; los valores de diseño reales deben confirmarse consultando la curva de caudal específica para cada fluido del cartucho seleccionado.
Fíjate en la variedad.
La diferencia entre cinco elementos y 113 elementos no es una simple discrepancia de redondeo. Se trata de una planta de filtración completamente diferente, con distintos diámetros de carcasa, placas tubulares, requisitos de elevación, existencias, riesgos de estanqueidad y horas de mantenimiento.
Cómo elegir entre cartuchos de alto caudal y cartuchos «Jumbo» de fibra fundida
Antes de aceptar un recuento de cinco, solicita al fabricante:
Curva de caudal de agua limpia con el grado de filtración en micras requerido
Presión diferencial a 25 °C
Método de corrección de la viscosidad
Datos sobre la retención de tierra o la carga de contaminantes
Presión diferencial recomendada para la sustitución
Resistencia a la presión de colapso
Eficiencia de retención absoluta o nominal
Datos sobre los criterios de ensayo y la homogeneidad de los lotes
Para casos de sedimentos más densos, Cartuchos de sedimentos de PP «jumbo» fabricados mediante el proceso «melt-blown», en configuraciones de 1 a 50 µm pueden proporcionar una filtración en profundidad útil antes de las membranas o de los equipos de proceso sensibles. La gama indicada incluye longitudes de hasta 60 pulgadas, diámetros estándar de entre 60 y 65 mm, diámetros «jumbo» de entre 110 y 115 mm, fabricación en PP y una temperatura máxima de funcionamiento de 80 °C.
Sin embargo, la presión diferencial máxima del producto nunca debe confundirse con su punto de sustitución habitual.
Mi norma inquebrantable: diseñar pensando en la capacidad útil de carga de tierra, no en la presión de supervivencia.
Un cartucho capaz de soportar estructuralmente una presión diferencial de casi 3 bar puede llegar a resultar comercialmente inviable mucho antes de alcanzar ese valor. Los costes de bombeo aumentan, las juntas se ven sometidas a un mayor esfuerzo, el riesgo de derivación se incrementa y la producción se vuelve vulnerable a un repentino pico de presión.
La caída de presión es el coste que nadie valora adecuadamente
A 200 m³/h:
Q = 200 ÷ 3 600 = 0,0556 m³/s
La potencia hidráulica consumida por la presión diferencial del filtro es:
P = Q × ΔP
Por cada uno adicional 1 barra, o 100 000 Pa, a través del sistema de filtración:
P hidráulica = 0,0556 × 100 000 = 5,56 kW
Eficiencia de la bomba 75%:
P eléctrica = 5,56 ÷ 0,75 = 7,41 kW
A razón de 8.000 horas de funcionamiento al año:
7,41 × 8 000 = 59 280 kWh/año
Tomando como ejemplo un precio de la electricidad de 1 TP por 4 T por 0,10/kWh, esa 1 barra de más cuesta aproximadamente:
59 280 × $0,10 = $5 928 al año
Eso es para un sistema.
Además, no tiene en cuenta los costes por consumo, las pérdidas en el motor fuera de la eficiencia prevista, las interrupciones en la producción, la mano de obra ni la reducción de la vida útil de los componentes. Un cartucho barato que funcione con una presión diferencial elevada de forma continuada puede acabar siendo la opción más cara.
Prefiero adquirir una posición de cartucho más que obligar a cuatro cartuchos a funcionar cerca de su límite hidráulico.

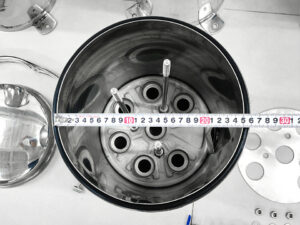

El dimensionamiento de las carcasas es algo más que contar los orificios de una placa tubular
Una vez determinado el número de cartuchos, a la hora de dimensionar la carcasa del filtro multicartucho se deben tener en cuenta los siguientes aspectos:
Velocidad de entrada y salida
Distribución del caudal por cada elemento
Superficie abierta de la placa tubular
Distancia entre cartuchos
Ventilación y drenaje completo
Tipo de cierre y holgura de apertura
Peso del elemento en estado húmedo
Margen de corrosión
Compatibilidad de las juntas
Presión de diseño y requisitos normativos
Altura de extracción del elemento
A 200 m³/h, el caudal volumétrico es de aproximadamente 0,0556 m³/s.
Una sección de paso interna de aproximadamente DN150 puede generar una velocidad cercana a 3 m/s, dependiendo del calibre real de la tubería. Una conexión de DN200 se acerca más a 1,8 m/s. Por lo general, una conexión de mayor diámetro implica menores pérdidas locales y una distribución más suave, aunque la selección de las boquillas debe ajustarse a la normativa de tuberías de la planta y a la velocidad admisible.
Una mala distribución echa por tierra el correcto dimensionamiento de los filtros de cartucho. Los elementos más cercanos a la entrada reciben una cantidad desproporcionada de sólidos, se obstruyen primero y hacen que los cartuchos restantes parezcan estar poco cargados. Los operadores suelen culpar entonces a la calidad de los cartuchos, cuando el verdadero problema radica en la hidráulica del depósito.
Lo que realmente nos revelan los datos industriales recientes
Los datos más relevantes de 2024 no indican que “siempre haya que instalar cinco cartuchos”. Lo que indican es que el rendimiento de la filtración debe evaluarse como un sistema operativo completo.
En el encuentro entre expertos sobre calidad y reutilización del agua industrial, organizado por el Departamento de Energía de EE. UU. el 21 de agosto de 2024, se destacó el proyecto de filtración automatizada de Nissan, del que se informó que supone un ahorro de 48,6 millones de galones de agua al año mediante la eliminación de las prácticas de enjuague con un solo paso. La lección va más allá de la cifra que aparece en el titular: el valor de la filtración provino de la automatización, la estrategia de reutilización y la integración de los procesos, y no de la compra de elementos filtrantes aislados.
La guía de Pall para 2024 plantea una cuestión menos llamativa, pero igualmente importante: los caudales recomendados para los cartuchos son valores orientativos destinados a optimizar la vida útil del filtro, mientras que los valores de caída de presión deben consultarse en la ficha técnica correspondiente del producto. Por lo tanto, el caudal indicado en el catálogo es una variable de partida, no una cifra definitiva del número de cartuchos.
Y la brecha en la adopción sigue siendo considerable. La EPA informó de que, en 2024, menos de Proyectos 2% del Programa de Desarrollo Rural del Departamento de Agricultura de los Estados Unidos (USDA) incluía un componente de reutilización del agua, a pesar de que la reutilización cumplía los requisitos para obtener préstamos y subvenciones pertinentes. Lo interpreté como una prueba de que el sector sigue invirtiendo de forma insuficiente en sistemas integrados de gestión del agua, al tiempo que destina un gasto excesivo al mantenimiento reactivo.
Los datos de la solicitud de presupuesto que evitan una mala compra
Un proveedor no puede calcular de forma fiable el número de cartuchos a partir de “agua, 200 m³/h, 5 micras”.”
Envía una base de diseño adecuada:
Datos necesarios para la solicitud de presupuesto
¿Por qué cambia el tamaño?
Flujo normal y máximo
Determina la capacidad hidráulica y el rango de regulación
Rango de temperatura
Cambios en la viscosidad, las juntas y los límites de los medios
Viscosidad
Influye directamente en la presión diferencial limpia
TSS en mg/L
Indica la tasa de carga
Distribución del tamaño de las partículas
Indica si es más adecuada la filtración en profundidad o la filtración superficial
Potencia nominal o absoluta
Evita la falsa equivalencia en micras
Eficiencia requerida
Define el rendimiento real de la eliminación
ΔP máximo limpio
Mantiene una capacidad de carga útil
Terminal ΔP
Configuración del control de sustitución
Horas de funcionamiento obligatorias
Convierte la carga en expectativas de vida útil
Composición química y pH
Determina la compatibilidad entre PP, SUS304, SUS316L y las juntas
Filosofía de la redundancia
Determina la configuración de servicio, espera o dúplex
Sin datos, no hay confianza.
Y rechazaría cualquier promesa firme sobre la vida útil de un cartucho que no se basara en pruebas representativas con líquidos o en datos fundamentados sobre la carga de contaminantes. Un cartucho podría durar seis semanas en agua clarificada estable y seis horas tras una limpieza del depósito.
Preguntas frecuentes
¿Cómo se calcula el tamaño del filtro de cartucho para un sistema de 200 m³/h?
El dimensionamiento de los filtros de cartucho para un sistema de 200 m³/h es el proceso de ingeniería que consiste en dividir el caudal máximo de diseño entre el caudal admisible verificado por cartucho, teniendo en cuenta la viscosidad, los sólidos en suspensión, el grado de filtración en micras, la caída de presión, el margen de ensuciamiento, la temperatura de funcionamiento y la redundancia, para, a continuación, redondear al alza hasta obtener una configuración práctica de carcasa con varios cartuchos.
Para alcanzar una capacidad de caudal elevado corregida de 54 m³/h por cartucho, el sistema necesita cuatro cartuchos en funcionamiento. Si se añade una posición de reserva, se obtiene una carcasa de cinco cartuchos.
¿Cuántos cartuchos filtrantes se necesitan para 200 m³/h?
Un sistema de filtración de 200 m³/h suele necesitar unos cuatro cartuchos en servicio más un cartucho de reserva, ya que se ha comprobado que los elementos de alto caudal de 60 pulgadas pueden gestionar con seguridad unos 900 L/min cada uno tras la corrección; los cartuchos estándar pueden requerir docenas, por lo que el recuento final debe basarse en las curvas de presión diferencial y de caudal específicas del producto.
En caso de agua sucia o de funcionamiento conservador, el número puede aumentar hasta seis elementos en servicio más uno de reserva. Por lo tanto, cinco es un buen punto de partida desde el punto de vista presupuestario, pero no una garantía incondicional.
¿Cuál es el mejor tamaño de filtro de cartucho para 200 m³/h?
El mejor tamaño de cartucho para 200 m³/h suele ser uno de gran diámetro, de 40 o 60 pulgadas, en formato de alto caudal, ya que reduce el número de elementos, el diámetro del recipiente, el trabajo de sustitución y los puntos de sellado, siempre que el medio filtrante, el grado de filtración en micras, la composición química, la temperatura y la presión diferencial en estado limpio se ajusten al perfil real del líquido y de la contaminación.
El formato de 60 pulgadas suele ofrecer el menor número de elementos. Un diseño de 40 pulgadas puede resultar más adecuado cuando la altura del techo, el espacio libre para la elevación o las limitaciones de manejo del operario condicionan el diseño del recipiente.
¿Cómo se calcula el número de cartuchos filtrantes necesarios?
El número de cartuchos se calcula convirtiendo el caudal del sistema a las mismas unidades que las especificadas para el cartucho, dividiendo el caudal máximo entre el caudal admisible corregido por elemento, redondeando al alza y, a continuación, añadiendo un margen de diseño o una posición de reserva N+1, de modo que la carcasa pueda satisfacer el caudal en caso de ensuciamiento, mantenimiento o carga anómala de sólidos.
Para un caudal del sistema de 3.333 L/min y un caudal corregido del cartucho de 900 L/min, el resultado es 3,70. Redondea a cuatro cartuchos de servicio y, a continuación, añade la redundancia necesaria.
¿Puede una carcasa de un solo cartucho soportar un caudal de 200 m³/h?
Una carcasa de un solo cartucho no es adecuada como filtro principal para un caudal de 200 m³/h, ya que un elemento convencional de entre 10 y 40 pulgadas no puede soportar esa carga hidráulica con una caída de presión aceptable; sin embargo, puede servir como circuito piloto, línea de muestreo, derivación química o punto de pulido aguas abajo.
Esta aplicación principal requiere un recipiente multicartucho con una distribución adecuada, una carcasa de alto caudal o varias carcasas en paralelo. Una configuración dúplex también puede ser adecuada cuando es imprescindible un funcionamiento ininterrumpido.
Consigue un recuento de cartuchos justificable de 200 m³/h
No envíes solo el caudal.
Indique la composición del líquido, la temperatura, la viscosidad, los sólidos totales en suspensión (TSS), la distribución de partículas, la eficiencia de filtración en micras, el programa de funcionamiento, la presión diferencial admisible, la longitud recomendada del cartucho, el material de la carcasa y los requisitos de redundancia.
Para elaborar un presupuesto preliminar, empieza por cinco cartuchos de alto caudal de 60 pulgadas: cuatro en funcionamiento y uno de reserva. En lo que respecta a la adquisición, solicite la curva de caudal, calcule la capacidad corregida, compruebe la velocidad en la tobera y obtenga una confirmación por escrito de la presión diferencial limpia prevista.
