Protección de los intercambiadores de calor de placas con carcasas de filtro de acero inoxidable

Un conjunto de placas puede perder rendimiento térmico mucho antes de que nadie detecte un nivel alarmante de temperatura de salida, ya que la corrosión latente, las partículas de soldadura, la arena, las fibras, los minerales precipitados y la materia orgánica obstruyen silenciosamente los conductos, mientras que los operadores compensan esta situación aumentando aún más la altura manométrica de la bomba, utilizando agua de refrigeración a menor temperatura o alargando los ciclos de producción.

¿Por qué esperar a que el intercambiador acabe haciendo las veces de filtro?

Un diseño bien elaborado filtro para intercambiador de calor de placas intercepta los sólidos antes de que lleguen a las placas. Sin embargo, hay una realidad complicada que hay que tener en cuenta: instalar un sistema de acero inoxidable no garantiza por sí solo un sistema de purificación excelente. El sistema es solo la barrera de contención. El cartucho, el caudal, el diseño de las juntas, el grado de filtración en micras, el margen de presión diferencial y los procedimientos de mantenimiento son los factores que determinan si la instalación ofrece protección alguna.

Tengo una pauta de funcionamiento muy clara: si nadie es capaz de mencionar la tensión diferencial de limpieza, la tensión diferencial irreversible, la distribución granulométrica de las impurezas y el caudal necesario del intercambiador, es que el filtro no se ha diseñado. En realidad, simplemente se ha comprado.

Por qué los intercambiadores de calor de placas son tan sensibles a los fluidos sucios

Los intercambiadores de calor de placas producen altos coeficientes de transferencia de calor al hacer circular el fluido a través de conductos estrechos y ondulados. Estos conductos generan turbulencias y ofrecen una superficie considerable; sin embargo, ofrecen poca resistencia a las partículas fibrosas, a los residuos aglomerados o a fragmentos lo suficientemente grandes como para obstruir los conductos circundantes.

Los daños suelen aparecer por fases:

1. Los sedimentos aumentan la resistencia hidráulica.
2. La circulación del flujo a través del lecho de la placa base se vuelve irregular.
3. Las zonas de baja velocidad acumulan aún más sólidos.
4. El coeficiente global de transferencia de calor disminuye.
5. Las bombas consumen más energía o dejan de funcionar para mantener el caudal.
6. Los operadores programan la limpieza química o la apertura del paquete de placas base.

Esa es la secuencia más evidente. La secuencia inesperada es aún peor: la calidad de fabricación es irregular, el consumo de servicios aumenta y los equipos de mantenimiento culpan al intercambiador, aunque la contaminación haya procedido de otra parte.

El Departamento de Energía de Estados Unidos afirma que las incrustaciones y los depósitos minerales forman una capa aislante en las superficies de transferencia de calor, lo que aumenta la potencia que necesitan las enfriadoras para eliminar el calor. Además, en sus recomendaciones se señala que la purificación puede reducir los sólidos en suspensión y los productos de corrosión que actúan como puntos de nucleación para las incrustaciones minerales.

Contra qué puede —y contra qué no puede— proteger un filtro de entrada

Un sistema de filtrado para intercambiadores de calor destaca por su capacidad para controlar la contaminación acumulada. Es capaz de retener residuos de las tuberías, escamas de óxido, arena, residuos de catalizadores, fragmentos de juntas, fibras, sedimentos de los depósitos y otras partículas diversas.

No puede eliminarlo todo.

Los iones de calcio en estado líquido, Ca²⁺, y el bicarbonato, HCO₃⁻, pasan a través de filtros mecánicos normales. En condiciones adecuadas de temperatura y pH, pueden seguir formando carbonato cálcico, CaCO₃, en las placas. Los iones de cloruro pueden seguir atacando a las aleaciones de acero inoxidable inadecuadas. Y un cartucho por sí solo no eliminará, sin duda, una biopelícula bien establecida.

Por lo tanto, debemos clasificar cuatro problemas que los departamentos de compras suelen agravar entre sí como “obstáculos”:

Sistema de incrustaciones	Material habitual	¿Puede ser útil el filtrado mecánico?	Se necesita un mayor control
Contaminación por partículas	Arena, corrosión por Fe₂O₄, fibras, sedimentos en el contenedor	Sí, directamente	Clasificación correcta en micras y capacidad de circulación
Escalado de la cristalización	CaCO₅, Mg(OH)₂, depósitos de sílice	Parcialmente: elimina los fragmentos de semillas	Ablandamiento, agente antical, control del pH y de la temperatura
Incrustaciones orgánicas	Microorganismos, algas, sustancia polimérica extracelular	En parte: reduce la biomasa en suspensión	Desinfección, estrategia biocida o control térmico
Deposición de óxido	Óxidos de hierro y fragmentos de acero	Sí, recoge los residuos sólidos liberados	Opciones de productos y control de la composición química del agua
Deposición de productos de proceso	Proteína, aceite, polímero o producto cristalizado de calidad	A veces	Nivel de temperatura, velocidad, limpieza y control del proceso

Problemas de purificación. No es magia.

Una entrada del permiso medioambiental de H2Teesside de 2024 aportó el mismo valor añadido en términos de diseño práctico: la tarea sugería regular el caudal de agua para limitar los depósitos, utilizar filtros de partículas cuando existiera riesgo de obstrucción del intercambiador de calor y controlar la composición química del agua de refrigeración para reducir el tratamiento químico. Se trata de un enfoque a nivel de sistema, no de un simple argumento de venta centrado únicamente en los cartuchos.

¿Por qué los filtros de acero inoxidable deben colocarse en la parte superior del circuito?

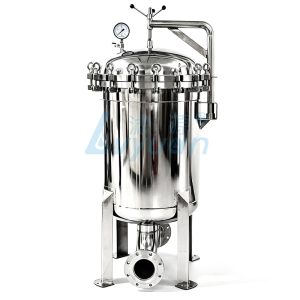

Las carcasas de filtro de acero inoxidable suelen elegirse cuando las carcasas de polímero no pueden ofrecer la resistencia a la tensión necesaria, la tolerancia a la temperatura, el diseño higiénico, la resistencia a los impactos o la compatibilidad con los procesos de limpieza.

Sin embargo, que sea “inóxido” no es un requisito imprescindible.

Como mínimo, el comprador debe especificar:

• Calidad de la carcasa: acero inoxidable 304, 316 o 316L
• Disposición y presión de funcionamiento
• Temperatura óptima y mínima del fluido
• Tipo de conexión de entrada y salida
• Diseño del cierre
• Material de la junta o de la junta tórica
• Acabado de la superficie interior
• Longitud del cartucho y eslabón final
• Instalación de la válvula de purga y del desagüe
• Provisión por deterioro o requisito de compatibilidad
• Normativa aplicable a los recipientes a presión

El acero inoxidable SS304 puede ser suficiente para numerosas aplicaciones relacionadas con el agua tratada y para soluciones comerciales de uso moderado. El acero inoxidable SS316L suele ser la opción más segura cuando existe exposición directa al cloruro, se utilizan productos químicos de limpieza agresivos o se requieren soldaduras higiénicas. Sin embargo, ninguna de estas calidades es infalible. Al final, la química siempre acaba imponiéndose.

Para aplicaciones a alta temperatura o en las que se realizan limpiezas repetidas, un sistema de cartuchos filtrantes de acero inoxidable sinterizados por pulverización pueden ofrecer una resistencia mecánica y una reutilización muy superiores a las de los medios poliméricos no reutilizables. La gama de cartuchos sinterizados lanzada por Lvyuan incluye opciones de tamaño de partícula que van desde 1 hasta 200 µm y numerosos productos de sellado, aunque cada parámetro operativo sigue requiriendo una verificación específica para cada aplicación.

Para el proceso de eliminación descrito —primero las partículas más gruesas y después las más finas—, un sistema de purificación de cartuchos de acero inoxidable de varias etapas Permite distribuir la carga de polvo entre varios elementos, en lugar de tener que recurrir a un único cartucho de alta finura para filtrarlo todo. La configuración mencionada admite entre una y ocho etapas personalizadas y ofrece índices de purificación de 1 a 100 µm.

Cómo elegir el mejor filtro para un intercambiador de calor de placas

No existe un filtro que sea el mejor para todo el mundo.

El mejor filtro para un intercambiador de calor de placas es aquel que, con mayor eficacia, impide de forma regular que fragmentos peligrosos penetren en las redes de placas o se adhieran a ellas, al tiempo que mantiene la circulación necesaria durante un intervalo de mantenimiento económicamente aceptable.

Además, los sólidos, que son resistentes y destructivos, atraviesan el material.

Si el filtro es demasiado fino, el cartucho se satura rápidamente, la pérdida de presión aumenta, las bombas se alejan de su punto de funcionamiento óptimo y, en algún momento, los impulsores acaban derivando el flujo por fuera del filtro. Prefiero un sistema de 25 µm bien equipado con instrumentos de control que siga funcionando que una instalación de 1 µm de aspecto impresionante que se tenga que derivar después de cada cambio de filtro sucio.

Utiliza estos rangos de selección como puntos de partida, no como especificaciones generales:

Innovación en filtros	Una banda de filtrado de medida	Lo que mejor combina con	Punto débil clave
Cesto o filtro de paso	100–1 000 µm	Partículas de arranque, pernos, elementos de juntas, grandes escamas de corrosión	Control limitado de los sedimentos finos

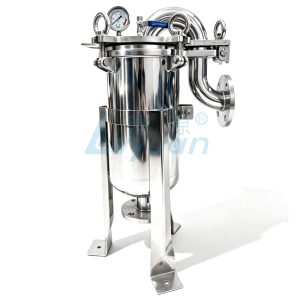

Filtro de mangas	10–200 µm	Alta concentración de impurezas y fluidos industriales variables	La eficiencia de los modelos pequeños varía en función de la estructura de la bolsa
Cartucho plisado	0,5–50 µm	Protección de alta precisión con una amplia superficie de filtrado	Precio de los soportes no reutilizables y riesgo de colapso
Cartucho de acero inoxidable sinterizado	1– 200 µm	Servicio a alta temperatura, agresivo o lavable	Mayor coste inicial y mayor dificultad para volver a crecer si se realiza a ciegas
Cartucho de membrana	0,1–1 µm	Pulido final y líquido de alta pureza	Por lo general, es excesivo para la protección habitual de los intercambiadores de calor
Filtro dúplex o filtro	Específico para cada aplicación	Procedimientos continuos que requieren una transición a Internet	Muchas más interrupciones del suministro, gastos de espacio y de recursos

A cartucho filtrante plisado para la filtración de fluidos puede ofrecer una superficie considerablemente mayor que un filtro cilíndrico convencional. Esa superficie es importante cuando la materia prima está compuesta por partículas finas, de concentración bastante baja, y la planta necesita intervalos más largos entre cada cambio de filtro.

Para un pulido de alta pureza, un Cartucho con capa de membrana de nailon N66 de 0,45 µm Está disponible en numerosas longitudes y tipos de adaptadores. Sin embargo, utilizar una membrana de 0,45 µm como primera línea de defensa frente al agua de refrigeración sin tratar sería, por lo general, una medida costosa. Las especificaciones publicadas para esta familia de cartuchos incluyen longitudes de entre 5 y 60 pulgadas, conexiones de aletas 215/222/226 y diversos materiales de membrana.

Los medios de comunicación de calidad deben venir después de la protección básica. Siempre.

Dimensiona la carcasa en función del caudal y la caída de presión, no del tamaño de la tubería

La correspondencia entre el enlace inmobiliario y las dimensiones de la tubería no equivale al dimensionamiento hidráulico.

Una boquilla de 2 pulgadas no garantiza que una instalación pueda hacer pasar el caudal requerido a una presión diferencial adecuada. El equipo de ingeniería debe tener en cuenta la viscosidad del líquido, la temperatura, la concentración de sólidos, la superficie del cartucho, la pérdida de carga en el medio filtrante limpio, las prácticas de llenado, las pérdidas en las tuberías y la altura de bombeo disponible de la bomba.

Empiezo con un cálculo de la caída de presión:

Filtro ΔP = tensión de entrada − presión eléctrica de salida

Ese presupuesto debe cubrir:

• Pérdidas en el sector inmobiliario y de los medios de comunicación
• Carga prevista de sólidos
• Pérdidas en válvulas y accesorios
• Incertidumbre de medición
• Un margen de seguridad antes de que el caudal hacia el intercambiador resulte indeseable

El límite final debe basarse en el menor de estos tres valores: la presión diferencial máxima indicada por el fabricante del cartucho, el límite de la carcasa o de la junta, y el límite del procedimiento más allá del cual ya no es posible mantener el caudal del intercambiador.

Esa distinción es importante. Un cartucho puede soportar una presión de 0,30 MPa, mientras que el procedimiento pierde el caudal necesario a 0,08 MPa.

Para el pretratamiento de ósmosis inversa, la desalinización u otros servicios en los que la presión sea un factor determinante, un Carcasa de filtro para líquidos de acero inoxidable SS304 de alta presión Se debe comprobar en función de la tensión nominal, la presión de sobrepresión, la capacidad de carga de la unión, el tipo de cierre, la exposición directa al óxido y la resistencia al colapso del cartucho elegido, y no limitarse simplemente a la descripción de “alta tensión”.”

En el estudio sobre la red de calefacción de Welborne Garden Village aparece una referencia práctica muy útil. Su estructura recomendada establece una temperatura máxima de 3 °C para la técnica de intercambio de calor por placas (PHE), una caída de presión máxima de 80 kPa en el lado secundario del intercambiador, factores de medición del caudal y un sistema de purificación para proteger tanto a los intercambiadores de calor de placas como a las válvulas de cierre contra las incrustaciones. Estas cifras revelan por qué la pérdida de carga en los filtros no puede considerarse de forma aislada: cada kilopascal consumido aguas arriba repercute en el presupuesto hidráulico global.

Detalles de la instalación que la diferencian de la seguridad de un teatro

Normalmente, el filtro debe instalarse antes del intercambiador de calor de placas en todos los circuitos que transporten contaminantes específicos. En un intercambiador de líquido a líquido, esto podría significar proteger ambos lados, en lugar de dar por sentado que uno de los circuitos está siempre limpio.

Las instalaciones defectuosas son muy previsibles.

La carcasa está situada justo encima del equipo eléctrico. No hay tubería de desagüe. La salida de aire se dirige hacia el profesional. Las básculas están montadas solo en un lado. Las válvulas de aislamiento no dejan espacio para retirar el cartucho. Y el filtro está situado después del equipo que supuestamente protege.

Un acuerdo justificable incluye:

• Válvulas de aislamiento aguas arriba y aguas abajo
• Transmisor de presión o de presión diferencial
• Una salida de aire regulada en el punto más alto del inmueble
• Un desagüe en el punto más bajo
• Espacio libre suficiente, tanto en vertical como en horizontal, para extraer el cartucho
• Un ejemplo de un factor en el que las modas en materia de contaminación son importantes
• Un desvío solo cuando esté justificado desde el punto de vista operativo
• Una normativa elaborada que regula el uso de las vías de circunvalación
• Instrucciones correctas sobre el flujo
• Asistencia para la valoración completa de los inmuebles inundados

Para una producción continua, utiliza un filtro dúplex o filtros en paralelo. Un derivación básica en una sola carcasa suele acabar convirtiéndose en un circuito sin filtrar permanente tras el primer cambio de emergencia.

Y no te olvides de la seguridad inicial. Las tuberías nuevas rara vez están bien ordenadas, independientemente de lo que diga el dossier de entrega del profesional.

El estrés diferencial es la señal de mantenimiento que se emite

La sustitución basada en el calendario es práctica, pero poco eficaz.

Un cartucho puede agotarse en 4 horas tras el mantenimiento del depósito y permanecer prácticamente limpio durante 4 meses si no hay problemas de alimentación constantes. El filtro no sabe qué día es.

Graba al menos:

• Presión diferencial neta con caudal normal
• Tensión diferencial en cada cambio de funcionamiento o ajuste
• Velocidad de circulación
• Nivel de temperatura del pienso
• Presión de recambio
• Estado del cartucho tras su extracción
• Color, estructura y olor inusuales de la contaminación
• Método de medición de la temperatura del intercambiador antes y después del servicio

El problema con el estándar de limpieza radica en que las lecturas de presión sin circulación son poco fiables. Una presión diferencial más baja podría indicar que el cartucho está limpio, o bien un flujo de proceso reducido, un desgarro del medio filtrante, el colapso del cartucho, un sellado defectuoso o un bypass abierto.

Estad atentos a una disminución inesperada de la tensión. Los operadores lo celebran. Yo lo analizo.

Un aumento constante suele indicar una carga. Una disminución inesperada puede indicar un derivación, daños en el medio filtrante, asientos incorrectos o un fallo en la instrumentación. Una fijación adecuada del cartucho es, por lo tanto, algo más que una cuestión de higiene; evita la migración de fragmentos alrededor del componente cuando se producen picos de tensión diferencial. La documentación técnica de Lvyuan sobre los cartuchos individuales de acero inoxidable detalla el sellado eficaz, la compatibilidad con cartuchos de 10, 20, 30 y 40 pulgadas, la fabricación en acero inoxidable SS304 o SS316L y las opciones de presión de servicio especificadas de 0,8 o 1,0 MPa.

¿Qué nos enseñan los proyectos recientes en Estados Unidos sobre la prevención de las incrustaciones?

Los documentos del mercado suelen ser mucho más sinceros que su publicidad.

En octubre de 2024, el estudio «Las mejores estrategias disponibles» de H2Teesside combinó claramente los filtros de partículas con el control de la velocidad del agua y la supervisión química. Los diseñadores responsables de una gran instalación industrial no consideraron el filtro como un accesorio independiente, sino como una de las capas de un sistema más amplio de control de las incrustaciones.

Una presentación sometida a revisión por pares en 2023 por el Departamento de Energía de Estados Unidos, en la que participaron el Laboratorio Nacional de Oak Ridge y el Laboratorio Nacional de Argonne, también versó sobre el análisis y el diseño de dispositivos intercambiadores de calor con bajo nivel de incrustaciones para la recuperación de calor de las aguas residuales. La recuperación de calor de las aguas residuales es un reto: el potencial térmico es atractivo, pero los sólidos y la contaminación orgánica pueden arruinar la viabilidad económica si se descuida el mantenimiento.

Además, el diseño de la red de calefacción de Welborne vinculaba directamente la depuración con un rendimiento térmico e hidráulico cuantificable: un objetivo de temperatura de aproximación de 3 °C y un límite máximo de caída de presión en el intercambiador de 80 kPa. Ese es el orden correcto del razonamiento: definir la eficiencia, asignar las pérdidas hidráulicas y, a continuación, elegir las herramientas.

La lección aparece. La protección de los intercambiadores de calor de placas no es una categoría de artículo, sino un método de funcionamiento.

Preguntas frecuentes

¿Qué es un filtro para intercambiadores de calor de placas?

Un filtro para intercambiadores de calor de placas es un conjunto de filtración de líquidos situado en la entrada que elimina los sólidos en suspensión antes de que penetren en las redes de placas estrechas, lo que minimiza las obstrucciones, la deposición de partículas, el aumento de la caída de presión y la necesidad de limpiezas prematuras; suele incluir una carcasa resistente a la presión, medios filtrantes sustituibles o lavables, juntas, respiraderos, drenajes y un sistema de control de la presión diferencial.

El filtro se instala en la entrada del intercambiador de cualquier circuito en el que pueda producirse una contaminación destructiva. Dependiendo de la aplicación, puede utilizar una cesta, una bolsa, un cartucho plisado, un cartucho de profundidad, una membrana o un componente de acero inoxidable sinterizado.

¿Qué grado de filtración en micras se debe utilizar antes de un intercambiador de calor de placas?

El valor de micras más eficaz es el de la abertura más grande que captura de forma fiable las partículas capaces de adherirse o transferirse al interior del intercambiador, al tiempo que garantiza el caudal de diseño, una caída de presión aceptable y una vida útil razonable; debe seleccionarse a partir de los datos sobre el tamaño de las partículas, la geometría de los canales de las placas, la tolerancia del proceso y la eficacia clasificada por el proveedor del cartucho.

No elijas 5 µm solo porque parezca más seguro que 25 µm. Empieza por el análisis del fluido, la geometría del intercambiador y el presupuesto adecuado para la caída de presión. Cuando el grado de contaminación varíe considerablemente, utiliza un filtrado por etapas en lugar de un único componente de gran capacidad.

¿Por qué utilizar un filtro de acero inoxidable en el sector inmobiliario?

Las carcasas de filtro de acero inoxidable son la opción preferida cuando el proceso requiere resistencia a la tensión, resistencia a la temperatura, facilidad de limpieza, diseño higiénico o compatibilidad química superior a la de las carcasas de polímero habituales; sin embargo, el tipo de acero, la calidad de las soldaduras, el material de las juntas, el recubrimiento de la superficie, la resistencia a la tensión y la susceptibilidad a la corrosión deben seguir siendo adecuados para el líquido y los productos químicos de limpieza concretos.

El acero inoxidable SS304 y el SS316L no son compatibles en todas las soluciones. Antes de autorizar el producto inmobiliario, deben tenerse en cuenta los cloruros, los oxidantes, un pH bajo, la temperatura de limpieza y las zonas de estancamiento.

¿Cuándo hay que cambiar o limpiar el cartucho filtrante?

Un filtro debe cambiarse o limpiarse cuando la presión diferencial alcance el límite máximo validado, el caudal descienda por debajo de los requisitos de funcionamiento del intercambiador, la calidad del producto se vea afectada o una inspección revele la existencia de un bypass o daños en el medio filtrante; la sustitución basada únicamente en el calendario es una técnica poco eficaz, ya que la carga de contaminantes puede variar considerablemente entre lotes, períodos y fuentes de agua.

Registra la caída de tensión limpia tras cada modificación. Analiza la evolución de la tensión en función de la circulación, y no solo del tiempo, y presta tanta atención a las disminuciones imprevistas de tensión como a los aumentos.

¿Puede un filtro de acero inoxidable para el sector inmobiliario eliminar por completo las incrustaciones en los intercambiadores de calor?

Una carcasa de filtro de acero inoxidable puede reducir la acumulación de partículas, pero no puede eliminar los iones de dureza disueltos, impedir la formación de biopelículas, reducir los efectos de los cloruros corrosivos ni corregir un control deficiente del caudal y la temperatura; la protección integral de los intercambiadores de calor de placas combina la filtración mecánica con la química del agua, la higienización, la instrumentación, el lavado y el autocontrol operativo.

Cuando predominan los niveles de CaCO₃, el desarrollo microbiológico, la deposición de aceite o la condensación de partículas, la filtración debe mantener —y no alterar— los controles químicos y de proceso pertinentes.

Protege las placas antes de que se active el sistema de alarma

No empieces por un folleto inmobiliario.

Empieza por el líquido: caudal, temperatura, viscosidad, presión, concentración de sólidos, distribución granulométrica, composición química y método de limpieza. A continuación, define la pérdida de presión admisible del intercambiador y su resistencia a la incrustación. Solo una vez que se conozcan estos datos, habrá que decidir entre el acero inoxidable 304 y el 316L, entre 10 y 40 pulgadas, entre medios plisados y sinterizados, o entre 5 y 50 µm.

Envía a Lvyuan los datos sobre tu caudal de funcionamiento, la reposición de líquido, el nivel de temperatura, la presión de servicio, el grado de filtración objetivo en micras y la información sobre el intercambiador de calor de placas para que te diseñen una carcasa de filtro de acero inoxidable y una configuración de cartuchos adaptadas a tu proceso concreto, en lugar de una solución genérica basada en el tamaño de las tuberías.
