Cartuchos de PP fundido por soplado en las tuberías de agua del proceso de fabricación
Un flujo de agua de proceso de producción puede parecer perfectamente transparente, pero contener suficientes residuos de tuberías, partículas de corrosión, fragmentos de resina, aglomerados de sílice, restos de soldadura y sólidos en suspensión como para obstruir las boquillas pulverizadoras, ensuciar los intercambiadores de calor, dañar las juntas o acortar la vida útil de las membranas de ósmosis inversa.
Entonces, ¿por qué se siguen comprando los cartuchos basándose únicamente en el número de micras?
Mi respuesta sincera: debido a que los filtros de cartucho son baratos, los departamentos de compras los tratan como productos básicos, y las plantas suelen pasar por alto el coste de lo que ocurre en las fases posteriores del proceso. Un cartucho filtrante soplado y descongelado barato no resulta económico cuando se obstruye prematuramente, desprende el producto retenido durante los picos de tensión o obliga a los responsables a parar una línea cada tres días.
El Departamento de Energía de EE. UU. explica que el agua es indispensable para llevar a cabo actividades como el lavado, la dilución, la refrigeración, el transporte y la fabricación de productos. Asimismo, señala que la obtención, el tratamiento y la distribución de agua industrial consumen energía, lo que indica que cada pérdida de presión innecesaria acaba convirtiéndose en un gasto adicional.
Por qué los cartuchos de PP de soplado por fusión son adecuados para las tuberías de agua de los procesos de fabricación
Un cartucho filtrante de polipropileno (PP) fabricado mediante el proceso «melt-blown» es un elemento de filtración en profundidad desechable, fabricado con fibras de polipropileno unidas térmicamente. Por lo general, el agua recorre un trayecto desde el exterior del cartucho hacia su centro hueco, mientras que las partículas quedan retenidas a lo largo de toda la densidad del medio filtrante, y no solo en su superficie.
Esa distinción es importante.
En un cartucho de filtro de profundidad de polipropileno correctamente diseñado, la zona exterior es mucho más porosa y retiene los fragmentos de mayor tamaño. El grosor de las fibras aumenta hacia el núcleo, donde se retienen los contaminantes más pequeños. Proveedores como Donaldson y Pall explican que las estructuras de densidad o porosidad gradual están pensadas para mejorar la capacidad de retención de polvo y prolongar la vida útil en comparación con una capa filtrante homogénea.
La química funciona de manera similar. El polipropileno, representado generalmente por el símbolo del polímero (C DOS H SEIS)ₙ, se utiliza porque resiste muchos productos químicos acuosos y evita los adhesivos que se encuentran en algunos diseños alternativos de cartuchos. Sin embargo, el “diseño de polipropileno” no implica automáticamente una compatibilidad universal. Los oxidantes, los hidrocarburos, el aumento de la temperatura, los productos químicos de limpieza y el tipo de junta elegido (EPDM, NBR, silicona o FKM) pueden determinar si el conjunto resiste.
Me parecen cuestionables las especificaciones que se limitan a indicar “PP, 5 micras, 20 pulgadas”. Eso no es una especificación de diseño. Es un resumen de compra.
Como mínimo, el comprador de productos debe especificar:
Rendimiento de retención reducido o absoluto
Porcentaje de eliminación de partículas requerido
Dimensiones del cartucho y código del adaptador
Presión diferencial neta en el circuito de circulación
Tensión diferencial máxima permitida
Temperatura del agua y espesor
Compatibilidad química y con las juntas
Llenado previsto de sólidos
Requisitos relativos a la calidad del agua en las fases posteriores del proceso
Sustitución y tratamiento de residuos
Sin esos datos, los proveedores pueden presentar presupuestos para cartuchos técnicamente diferentes basándose en las mismas preguntas.
¿Cómo funcionan exactamente los cartuchos filtrantes de PP fundido soplado?
El proceso de soplado por fusión comienza calentando la resina de polipropileno y creando fibras finas que se depositan alrededor de un mandril giratorio. Mediante el control del tamaño de las fibras, la velocidad de deposición, el flujo de aire y la densidad de las capas, el fabricante produce una estructura tridimensional permeable.
No es ningún secreto.
La verdadera cuestión en cuanto al rendimiento es si esa estructura es reproducible de un cartucho a otro, de un lote de producción a otro y de un proveedor a otro. Un cartucho puede llevar una etiqueta que indique “5 µm” y, sin embargo, ofrecer un rendimiento muy diferente al de otro producto con la misma especificación impresa.
Las recomendaciones de Eaton sobre purificación distinguen entre la filtración fina y la purificación absoluta: un tamaño de poro pequeño puede corresponder a un porcentaje indefinido de partículas retenidas por encima de la dimensión especificada, mientras que la eficiencia absoluta se refiere a una eficiencia de retención definida y considerablemente mayor en condiciones de ensayo específicas. La carga de filtración, la forma de las partículas, la concentración y el método de ensayo pueden influir en los resultados reales.
Esta es la incómoda realidad del sector: La clasificación en micras no es un indicador de eficiencia.
Solicita la proporción beta, la curva de eficiencia, el contaminante de ensayo, el punto de retención, el caudal y la norma de ensayo. No debe darse por sentado que un filtro de 5 micras nominales elimine todas las partículas de tamaño superior a 5 µm. Tampoco debe esperarse que un cartucho evaluado con agua limpia a 20 °C produzca la misma caída de presión en agua de proceso fría, viscosa y con alto contenido en sólidos.
Cómo elegir el valor de micras correcto sin tener que adivinar
El mejor cartucho de PP soplado y descongelado para agua de proceso es el cartucho de poro más grueso que garantiza de forma constante el buen funcionamiento del proceso posterior.
Que algo sea más fino no significa necesariamente que sea mucho mejor.
La instalación de un cartucho de 1 µm en un punto en el que bastaría con un elemento de 10 µm podría aumentar la presión diferencial, reducir la vida útil, incrementar la mano de obra, consumir aún más cartuchos y no generar ninguna mejora cuantificable en la calidad. Por otra parte, el uso de un cartucho de 20 µm antes de una boquilla de pulverización delicada o de una membrana de ósmosis inversa podría trasladar el coste a fases posteriores del proceso.
Un proceso de selección sensato comienza con la información bruta:
El procedimiento en general ha suspendido el análisis de sólidos, turbidez y distribución granulométrica.
Identifica la abertura o tolerancia más pequeña en la parte de salida.
Determina la eficacia de eliminación requerida, no te limites a lo que indica la etiqueta en micras.
Calcular el caudal por cartucho a la temperatura mínima y máxima del agua.
Ordena la cinta y elimina las tensiones diferenciales.
Realiza una prueba controlada utilizando dos clasificaciones candidatas.
Compara el precio por metro cúbico tratado, no el coste de adquisición de los cartuchos.
Para el control general de residuos, un Cartucho filtrante de polipropileno de 10 pulgadas y 5 micras Podría tratarse de una opción piloto asequible. La gama de productos lanzada al mercado incluye alternativas de 1, 3, 5 y 10 µm, diseño DOE y medios de polipropileno; sin embargo, el documento de adquisición definitivo aún debe confirmar si esas cifras son nominales o absolutas.
Una matriz práctica para principiantes
Condiciones del proceso
Matriz de micras inicial
Lo primero que comprobaría
Error típico
Corrosión apreciable y tramo de tubería
20–50 µm
Carga de sólidos y capacidad del cartucho
A partir de 1 µm
Procedimiento general sobre la energía del agua
5- 20 µm
Tamaño de la boquilla y patrón de turbidez
Adquisición por apariencia
Limpieza o enjuague de piezas
5–10 µm
Información sobre problemas relacionados con el acabado superficial
Sin tener en cuenta las partículas finas recirculadas
Pretratamiento por ósmosis inversa (RO) o desionización (DI)
1–10 µm organizados
SDI, bioincrustaciones y rendimiento absoluto
Considerar los 5 µm nominales como un obstáculo de la capa de membrana
Repintado, acabado o aclarado entre capas
1–10 µm
Química de los fragmentos y arrastre en el baño
Sin tener en cuenta la compatibilidad química
Circuitos de aire acondicionado o de transferencia de calor
10–50 µm
Rango de oxidación y caudales del intercambiador
A la espera del colapso del flujo
Se trata de configuraciones de prueba, no de soluciones universales. Un contador de fragmentos y un registro de presión diferencial te darán más información que un folleto publicitario.
El cartucho filtrante de polipropileno de 5 micras: útil, aunque se receta en exceso
De hecho, las 5 micras se han convertido en la respuesta estándar del sector, ya que parece una opción lo suficientemente buena en cuanto a seguridad y lo suficientemente gruesa como para mantener el caudal. A menudo, esa decisión es acertada. Con frecuencia, se trata de una especificación heredada de una antigua orden de compra que nadie ha comprobado realmente.
Un cartucho filtrante de polipropileno de 5 micras suele resultar útil cuando la instalación necesita una reducción intermedia de sedimentos antes de:
Pretratamiento RO
Excelentes boquillas pulverizadoras
Arandelas para componentes
Intercambiadores de calor
Enjuagues en el proceso de galvanoplastia
Cartuchos de carbón
Filtros de última generación plisados
Sin embargo, no puede eliminar las sales disueltas, los iones de dureza, el hierro disuelto, los compuestos orgánicos de bajo peso molecular ni los microorganismos simplemente porque en el envase figure “5 micras”. La composición química del H₂O no desaparece en el interior de las fibras de polipropileno.
Las fichas técnicas publicadas sobre el producto de 20 pulgadas incluyen rangos de 1 a 100 µm, múltiples configuraciones de adaptadores DOE y SOE, una temperatura máxima de funcionamiento de 80 °C en un bloque de especificaciones y varias cifras de presión diferencial. Esa variabilidad es precisamente la razón por la que necesitaría una ficha técnica autorizada específica para cada modelo antes de formalizar un pedido.
Las páginas web de las revistas generan ventas. El cumplimiento de los requisitos garantiza la seguridad de las instalaciones.
Cartucho filtrante de PP fundido por soplado frente a cartucho filtrante de PP enrollado
El debate sobre si es mejor un cartucho filtrante de PP fabricado mediante el proceso «melt blown» o mediante el proceso «string injury» suele reducirse a una cuestión de coste. Eso perjudica el diseño.
Ambos son filtros de profundidad, aunque su estructura es diferente. Los cartuchos de fibra fundida utilizan fibras aglomeradas que se depositan directamente en un cilindro permeable. Los cartuchos de hilo enrollado utilizan hilo enrollado alrededor de un núcleo de soporte siguiendo un patrón controlado.
Factor de opción
Cartucho de PP soplado y extruido
Cartucho con cuerda enrollada
Edificio
Matriz de fibra adherida térmicamente
Enrollar el hilo alrededor de un núcleo
Intensidad normal
Purificación constante de sedimentos mediante sistemas desechables
Cargas pesadas y sólidos difíciles
Perfil de densidad
Se puede clasificar desde la parte exterior abierta hasta el núcleo más fino
Determinado por el hilo y el patrón de bobinado
Núcleo
Sin núcleo o con soporte
Normalmente requiere un núcleo
Actividad de la fibra
Se reduce si se elabora correctamente
Depende en gran medida de que el hilo y el bobinado sean de la máxima calidad
Gasto
En general, reducido
Reducido a modesto
Mejor uso
Prefiltración rutinaria del agua de proceso
Problemas con fluidos con alto contenido en sólidos o especialmente difíciles de tratar
Riesgo clave en la compra
Eficacia de las micras sin demostrar
Deformación o bobinado irregular
Mi opinión es clara: el «melt blown» suele ser la opción predeterminada más adecuada para el agua de producción habitual, aunque el «string wound» puede superarlo cuando los sólidos son anormalmente pesados, gelatinosos, deformables o abrasivos. Ninguno de los dos tipos es mejor por definición.
Los filtros de Donaldson, fabricados con PP de densidad graduada mediante el proceso «melt-blown», se presentan como una opción rentable frente a los filtros enrollados y los filtros «melt-blown» nominales, especialmente para la prefiltración y la protección de la capa de membrana. Se trata de una afirmación del fabricante del producto, no de una doctrina, pero concuerda con la mecánica de una pendiente de espesor controlada.
Realiza la prueba.
Utiliza los mismos criterios de circulación, calidad del agua, instalaciones y sustitución. A continuación, compara el volumen de tratamiento, la curva de aumento de presión, el recuento de partículas en la salida, las horas de trabajo y los gastos de eliminación.
La presión diferencial es la cifra que los operadores deben tener en cuenta
La tensión diferencial, que se produce cuando ΔP, es la presión aguas arriba menos la tensión aguas abajo a lo largo de la carcasa del cartucho.
Es la descripción del funcionamiento del cartucho.
Un aumento de la diferencia de presión (ΔP) suele indicar que los poros se están obstruyendo y que la resistencia al flujo está aumentando. Una disminución brusca puede deberse a un derivación, un fallo en la junta, el colapso del cartucho, una instalación incorrecta o la liberación de contaminantes. Una diferencia de presión (ΔP) estable acompañada de una disminución de la calidad de la salida eléctrica podría indicar que los partículas están pasando a través del filtro en lugar de quedar retenidas.
Las páginas web de los productos que se facilitan revelan por qué los límites genéricos entrañan un alto riesgo. En una de las fichas se indica una tensión diferencial de sustitución recomendada de 2,1 bar, mientras que en un apartado adicional sobre los requisitos del mismo material, pero en una versión más amplia, se indica que la sustitución debe realizarse entre 1 y 1,5 bar.
Desde luego, no permitiría que los operarios eligieran entre esos números durante un turno de producción.
La instrucción de trabajo aprobada debe indicar lo siguiente:
ΔP limpio a una circulación y una temperatura definidas
Advertencia ΔP
Cambio obligatorio de ΔP
Estilo óptimo ΔP
Comentarios sobre el cierre
Comprobaciones obligatorias de la calidad de la red eléctrica
Si los cartuchos podrían permanecer instalados tras una variación de presión
Normaliza los datos. Si el caudal o la temperatura del agua varían, los análisis brutos de la caída de presión pueden resultar engañosos. No se debe comparar directamente un cartucho que funciona a 40 m FOUR/h con otro del mismo tipo que funciona a 25 m FIVE/h.

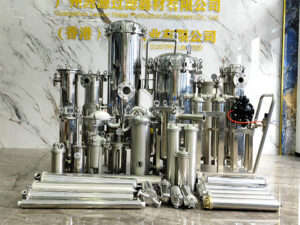

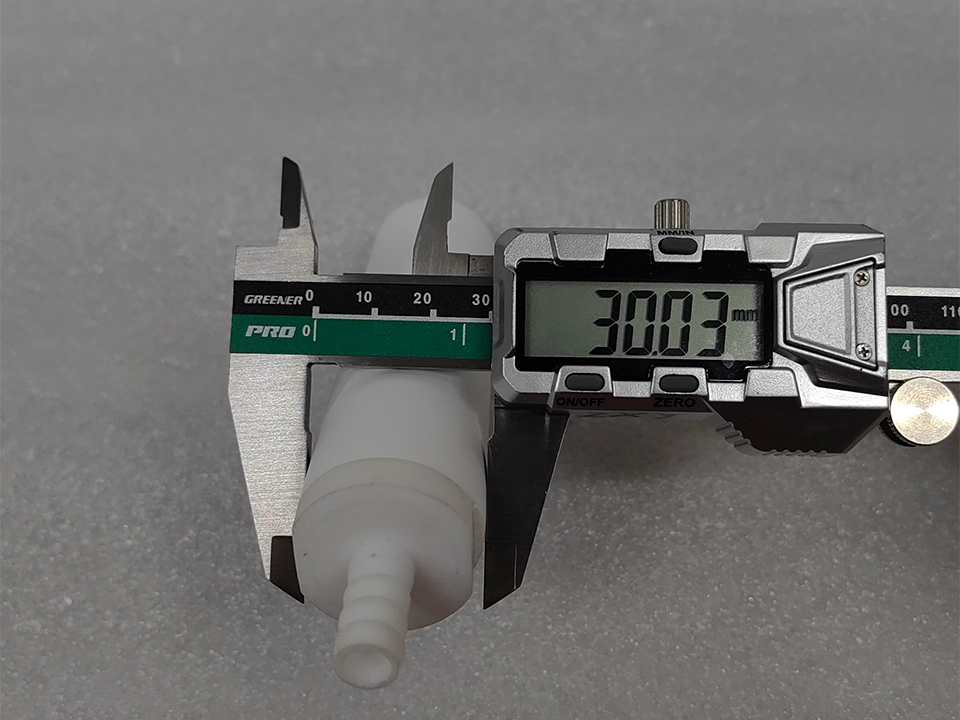

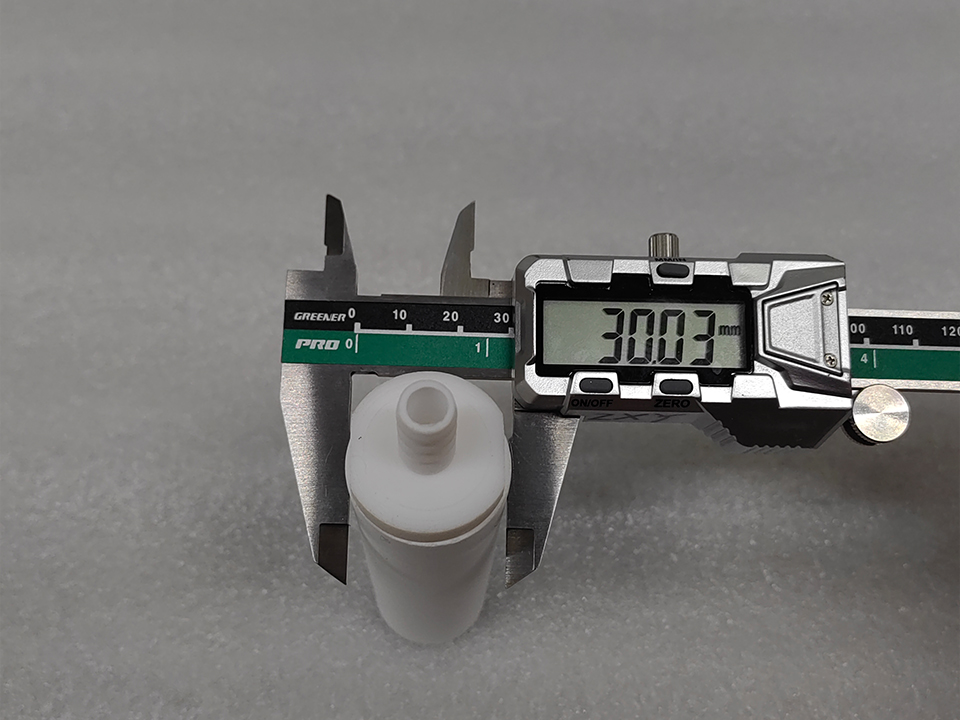

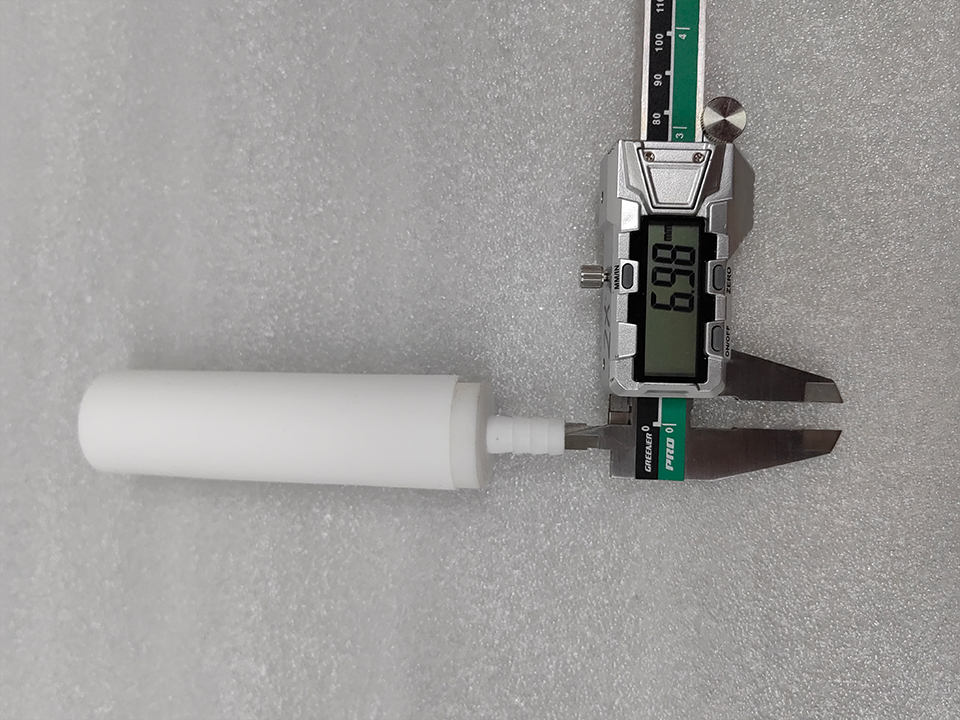

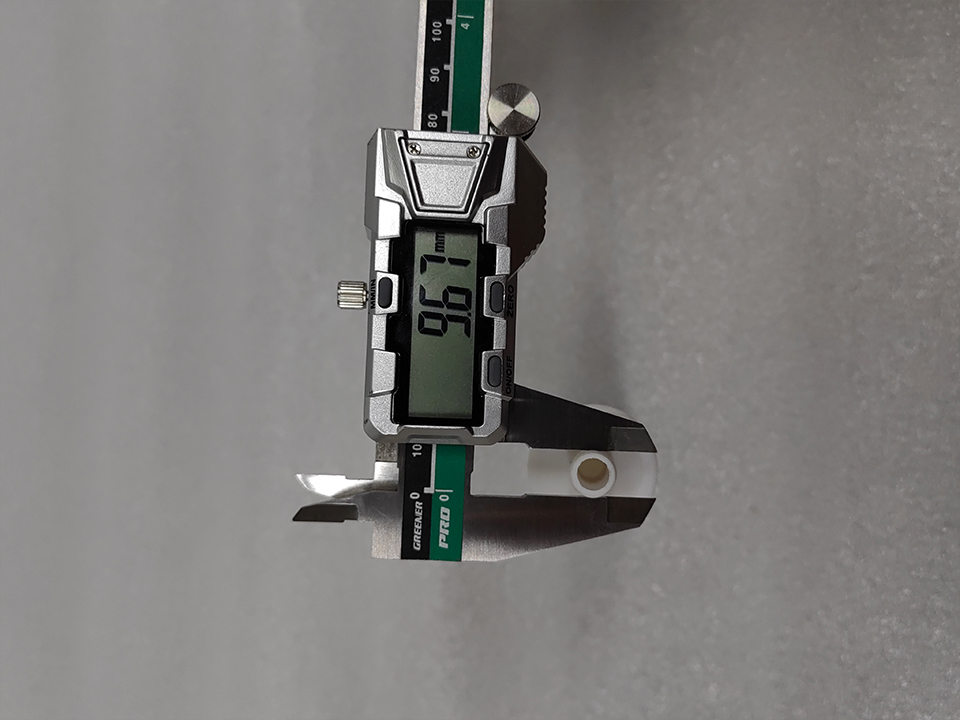

Dimensiones de la carcasa, longitud del cartucho y circulación del flujo
Más largo no siempre es mucho mejor, aunque, evidentemente, una ubicación inadecuada del filtro es mala.
Un cartucho de 20 pulgadas ofrece, en teoría, un mayor volumen de filtración que un elemento de 10 pulgadas de construcción similar. Sin embargo, aumentar el tamaño del cartucho no garantiza que la capacidad se duplique exactamente. La geometría del espacio disponible, el tipo de colector, la separación entre cartuchos, la circulación del flujo, la densidad del medio filtrante, las características de los sólidos y el sellado influyen en el resultado.
Cuando los cartuchos estándar de 2,5 pulgadas generan un caudal excesivo o requieren cambios frecuentes, un Cartucho de residuos de PP de 20 pulgadas disponible en numerosos grados de filtración puede soportar un cribado organizado sin necesidad de cambiar el tipo de cartucho estándar. Sus especificaciones técnicas abarcan varias longitudes, tipos de tapones y alternativas de micras nominales.
Para líneas de proceso más pequeñas que requieren una mayor cantidad de medio filtrante de la que puede suministrar un cartucho delgado, un Conjunto de cartucho y carcasa PP azul de gran tamaño puede ofrecer un tamaño compacto. La gama de productos incluye opciones de 1, 3, 5, 10 y 20 µm, numerosos tamaños y adaptadores DOE o de junta tórica.
Pero ten cuidado con la «trampa de las carcasas». Un cartucho grande instalado en tuberías pequeñas, válvulas de cierre restrictivas o un colector mal diseñado no solucionarán, desde luego, el error hidráulico.
Economía del sector del agua industrial: el precio del cartucho es prácticamente irrelevante
El cartucho más barato puede suponer el mayor gasto anual.
Piensa en la ecuación completa:
Coste anual de purificación = cartuchos + mano de obra + tiempo de inactividad + energía de bombeo + eliminación de residuos + limpieza posterior + herramientas dañadas + pérdida de producción
El producto de la línea de cartuchos suele ser el de menor tamaño.
Las iniciativas actuales de reutilización del agua en el sector público refuerzan esta visión financiera más integral. En la cumbre sobre reutilización de agua in situ organizada por la EPA de EE. UU. en abril de 2024, un estudio del Ejército de EE. UU. reveló que la reutilización de aguas grises podría aportar beneficios económicos en edificios ocupados por unos 700 empleados. El mismo análisis reveló que la reutilización del agua de purga procedente de la refrigeración de servidores en los centros de datos militares podría resultar económicamente viable a partir de unos 130 000 galones al día.
Esas cifras no demuestran que un cartucho de PP concreto vaya a suponer necesariamente un ahorro de dinero. Lo que sí revelan es por qué los elementos de tratamiento del agua deben evaluarse como parte de un sistema operativo, en el que el caudal, el riesgo de interrupción, la energía y la disponibilidad de agua influyen en la estimación.
Un documento independiente de 2024 elaborado por el Consejo Asesor Financiero Medioambiental de la EPA indicaba que algunos sistemas de reutilización comercial requieren que los precios del agua potable se sitúen en torno a $7–$9 por cada 1.000 galones para llegar a ser competitivos en términos de costes, sin olvidar que las posibilidades de reutilización industrial varían según la zona y el sector.
Esta es mi conclusión más contundente: las plantas que esperan a que el agua se encarezca antes de evaluar la rentabilidad de la depuración ya van con retraso. Una prefiltración deficiente suele manifestarse inicialmente en forma de limpieza de membranas, sustitución de boquillas, pérdida de transferencia térmica, sobrecarga de las bombas o mano de obra no prevista, y no como un aumento drástico en la factura del agua.
Un pliego de condiciones de compra que evita ambigüedades costosas
Una solicitud de presupuesto bien redactada no debe incluir:
Por favor, facilítenos un presupuesto para filtros de PP de 5 micras.
Debería decir algo más parecido a esto:
Suministrar cartuchos de profundidad de polipropileno soplado y descongelado, de 20 pulgadas de longitud reducida, disposición DOE, con un tamaño de poro de 5 µm o una especificación clara y explícita, y con eficacia documentada para el tamaño de partícula indicado. Proporcione el ΔP en agua limpia a 20 °C en todo el caudal de funcionamiento recomendado, la temperatura óptima, los límites de presión diferencial en sentido directo e inverso, el producto de sellado, la declaración de sustancias extraíbles, la trazabilidad del lote, el plano dimensional y los criterios de sustitución recomendados.
A continuación, introduce los datos de la solicitud:
Fuente de agua de alimentación
Flujo óptimo y normal
Variedad de niveles de temperatura
rango de pH
Exposición a sustancias químicas
TSS y turbidez
Circulación de partículas de distintos tamaños
Diseño inmobiliario
Número de cartuchos
Dispositivos posteriores
Enchufes Target de la mejor calidad
Certificación obligatoria o documentación relativa al contacto con alimentos
Sin duda, también solicitaría muestras que reflejaran la calidad real de fabricación —no un cartucho de demostración ya preparado— y documentaría el peso del cartucho, sus dimensiones, el ΔP preliminar, el volumen tratado, el ΔP final y el número de bits de la toma de corriente.
Así es como la adquisición de productos básicos acaba convirtiéndose en un proceso de selección regulado.
Preguntas frecuentes
¿Cómo funcionan exactamente los cartuchos filtrantes de PP descongelados por soplado?
Un cartucho filtrante de polipropileno extruido por soplado es un filtro de profundidad de polipropileno fabricado mediante un proceso térmico que hace pasar el agua de proceso a través de una matriz de fibras graduadas, capturando los sólidos de mayor tamaño cerca de la superficie exterior y las partículas de tamaño cada vez menor a mayor profundidad en el medio filtrante, mientras que el flujo de agua clarificada sale a través del núcleo del cartucho.
Este dispositivo de carga en profundidad puede ofrecer una mayor capacidad de retención de sólidos que un simple obstáculo superficial. La eficiencia sigue dependiendo de la estructura de las fibras, el índice de rendimiento, el caudal, la viscosidad, la forma de los contaminantes y la presión diferencial de funcionamiento.
¿Es un cartucho filtrante de polipropileno de 5 micras la mejor opción para el agua de proceso?
Un cartucho filtrante de polipropileno de 5 micras es una barrera intermedia habitual contra los sedimentos, pero no la mejor opción en todos los casos, ya que su idoneidad depende del tamaño de las partículas en circulación, de los requisitos de higiene aguas abajo, del caudal por cartucho, de la viscosidad, de la carga de sólidos y de si la clasificación de 5 µm indicada es nominal o absoluta.
Realice pruebas de funcionamiento para comparar componentes de 1, 5, 10 o 20 µm. Seleccione la opción de mayor granulometría que garantice de forma continua la alta calidad de salida necesaria y proteja las herramientas situadas aguas abajo.
¿Cuál es la diferencia entre los cartuchos de PP soplado en estado fundido y los de PP enrollado en hilos?
Tanto los cartuchos de polipropileno soplado en frío como los de fibra trenzada son filtros de profundidad no reutilizables; sin embargo, los medios de polipropileno soplado en frío utilizan fibras de polipropileno unidas térmicamente con una densidad regulada, mientras que los elementos de fibra trenzada se basan en hilo enrollado alrededor de un núcleo, lo que da lugar a diferencias en cuanto a la consistencia de la retención, el comportamiento frente a la acumulación de suciedad, el riesgo de desprendimiento de fibras y la compatibilidad química.
Los cartuchos de fibra fundida suelen elegirse para el pretratamiento básico del agua. Los cartuchos de fibra enrollada pueden elegirse para sólidos pesados o líquidos que requieran un núcleo de soporte más resistente.
¿Cuándo hay que cambiar un cartucho de sedimentos de polipropileno?
Un cartucho de residuos de PP debe sustituirse cuando su tensión diferencial estabilizada, su índice de desgaste de la calidad de salida o su límite de tiempo de servicio validado alcancen el límite aprobado por la planta, y no simplemente cuando llegue una fecha determinada, ya que la turbidez de la alimentación y la carga de sólidos pueden variar considerablemente entre un proyecto de producción y otro.
Nunca te fíes únicamente del nivel indicado por el cartucho. Instala medidores o un transmisor de presión diferencial y analiza la tendencia del volumen curado junto con ΔP.
¿Puede un filtro de sedimentos de fibra soplada proteger un sistema de ósmosis inversa?
Un filtro de sedimentos de fibra fundida puede proteger un sistema de ósmosis inversa (RO) como etapa de pretratamiento de bajo coste al retener óxido, residuos de las tuberías y sólidos en suspensión; sin embargo, no debe considerarse una técnica completa de protección de membranas a menos que se hayan verificado realmente su capacidad de retención, su impacto en el índice SDI, el riesgo de bioincrustación y su rendimiento en el cambio de filtro.
Cuando se requiera una protección más rigurosa, una configuración clasificada puede utilizar un cartucho de filtración gruesa seguido de un cartucho de filtración absoluta más fina antes de las capas de membrana de ósmosis inversa.
Convertir el cartucho en una pieza de proceso controlada
Deja de comprar “filtros blancos de 5 micras”.”
Especifique los parámetros relativos al agua, las impurezas, el caudal, el rendimiento, la interfaz de usuario, la junta de estanqueidad, la temperatura, el límite de ΔP y los requisitos de la toma de corriente. A continuación, pruebe el cartucho en condiciones reales de planta.
La decisión final debería basarse en las curvas de aumento de presión, la información sobre la broca, la cantidad procesada y el coste operativo anual.
