Solución de problemas de material de juntas para carcasas de filtros industriales
Muchos fallos en las juntas no son nada raro. Son errores burocráticos que se ocultan tras unos guantes de goma.
Me ha gustado que los grupos de mantenimiento critiquen el inmobiliaria especializada en locales comerciales el cuerpo, el proveedor del cartucho, el operador, la bomba y, en algunos casos, las condiciones meteorológicas, antes de que alguien se parara a reflexionar y planteara la pregunta incómoda: “¿Era este material de sellado realmente adecuado para el líquido, la temperatura, las variaciones de presión y los productos químicos de limpieza?”. Por lo general, no. Y ahí es donde se va el dinero.
Contiene piezas pequeñas.
Una junta $3 puede provocar una fuga en una línea $30 000, especialmente cuando en la instalación circulan agua caliente, residuos de disolventes, soluciones cáusticas, desinfectantes oxidantes o lodos gruesos de prefiltración, si se utiliza un tipo de junta elegido por costumbre en lugar de basarse en datos contrastados. ¿Qué compró el departamento de compras la última vez? Exactamente lo mismo. ¿Qué ha cambiado en la planta? Absolutamente todo.

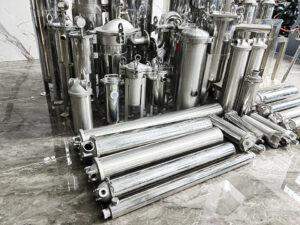

Por qué los sellos de los filtros industriales fallan antes que los propios filtros
La cruda realidad: las carcasas de acero inoxidable son objeto de críticas porque las juntas resultan políticamente convenientes.
Una carcasa de acero 304 o 316 puede parecer la culpable cuando el fluido llega a la banda de sujeción, la tubería de entrada, el tapón de purga de aire o el asiento del cartucho; sin embargo, el fallo suele originarse en el elastómero. Una junta de EPDM hinchada, una junta tórica de NBR aplastada, una junta de silicona sobrecomprimida o un anillo de FKM solidificado químicamente se deformarán lo suficiente como para producir fugas bajo presión diferencial, para luego volver a sellar al cerrarse y hacer que el historial de mantenimiento parezca ridículo.
Por eso me gusta empezar por el diseño del equipo. Si utilizas un recipiente de cartucho compacto, compara la pila de sellado con el diseño real del dispositivo, no con un plano de referencia ficticio. Un producto como un Carcasa de filtro individual de acero inoxidable 304/316 con rosca interna para la purificación comercial mediante cartuchos ofrece la estructura de diagnóstico adecuada: el producto inmobiliario, la interfaz de cordón, la longitud del cartucho, la puntuación en micras y el punto de sellado influyen en las condiciones a las que se ve sometida la junta.
Sin embargo, nadie tiene intención de mencionarlo en la reunión.
Quieren un número de referencia del recambio.
El patrón de fugas te da más información que el propio operador
Una fuga al poner en marcha el sistema suele ser diferente de una fuga que se produce tras 40 minutos. Un goteo durante el CIP difiere de una filtración tras un cambio de filtro. Una carcasa que solo presenta fugas tras la sustitución del cartucho no suele deberse a un “acero inoxidable defectuoso”. Se trata de un problema de compresión, colocación o recuperación de la estanqueidad.
A continuación te muestro mi sistema de abreviaturas de campo:
Si la junta presenta fugas poco después de su instalación, comprueba el asentamiento, la contaminación de la ranura, una sección transversal incorrecta y el par de apriete de la abrazadera. Si presenta fugas tras picos de temperatura, sospecha de una distribución térmica desigual, acumulación de compresión o un material incorrecto de la junta del filtro. Si presenta fugas tras una limpieza química, busca signos de hinchazón, agrietamiento, efervescencia del líquido o solidificación. Si se producen fugas únicamente con caudales elevados, compruebe el derivado del cartucho, la resonancia, los pulsos de tensión y la extrusión de la junta tórica.
El material ideal para las juntas de las carcasas de filtro no es un único material
La gente pregunta cuál es el mejor producto de sellado para soluciones inmobiliarias relacionadas con filtros, como si hubiera un único adulto en la zona. Pero no lo hay.
El EPDM suele ser resistente al agua caliente, a la exposición directa al vapor y a muchos entornos de limpieza alcalinos, aunque puede no ser la mejor opción en presencia de aceites derivados del petróleo. El FKM soporta muchos hidrocarburos y altas temperaturas, pero puede no ser la solución adecuada para determinadas aminas o sistemas cáusticos agresivos. El PTFE resiste a muchos productos químicos, pero se ve afectado por un recubrimiento superficial inadecuado y por diseños de baja compresión. La silicona es limpia y flexible, pero en entornos industriales exigentes puede romperse como un contrato mal redactado.
Así que dejamos de preguntarnos “¿qué sello es el mejor?” y nos planteamos preguntas más pertinentes.
¿Qué líquido es? ¿Cuál es el producto químico de limpieza? ¿Cuál es la temperatura óptima de funcionamiento, no la que figura en el folleto? ¿Cuál es el pico de presión durante el arranque de la bomba? ¿El cartucho es del tipo DOE, SOE, con junta plana, con extremo acanalado o personalizado? ¿El operario lubrica la junta tórica o la monta seca y retorcida debido a que la línea va con retraso?
Eso último es más importante de lo que la gente suele admitir.
Compatibilidad de las juntas tóricas de la carcasa del filtro: los sospechosos habituales
Las juntas de las carcasas de los filtros industriales fallan siguiendo patrones repetitivos. El truco está en dejar de considerar los signos y síntomas como la causa.
La hinchazón del EPDM suele deberse a aceites, hidrocarburos o disolventes incompatibles. La fractura del NBR puede deberse al ozono, al calor, al envejecimiento o al ataque de productos químicos de limpieza. La solidificación del FKM puede producirse tras la exposición a determinados detergentes alcalinos o a sustancias químicas ricas en aminas. El desgarro de la silicona puede deberse a un apriete excesivo, a los bordes afilados de las ranuras o a una apertura excesiva del espacio de instalación. La fluencia del PTFE puede producirse cuando un sistema espera un rebote similar al del caucho por parte de un producto que no se comporta como tal.
Un buen registro de mantenimiento debe indicar el producto de sellado, el conjunto, la fecha de instalación, el fluido de proceso, el ciclo de limpieza, la temperatura, la presión y el lugar de la fuga. Muchas plantas se limitan a anotar “junta cambiada”.”
Eso no son datos. Es una confesión.
Matriz de fijación del material de sellado
Síntoma
Causa probable
Sospechoso material
Lo primero que sin duda analizaría
Consejos prácticos para el cuidado de
El sello parece inflamado o demasiado grande
Absorción química
EPDM, NBR, silicona
Exposición directa a aceite, disolventes, desinfectantes y tensioactivos
Comprueba la compatibilidad química antes de volver a realizar un pedido
La junta es plana y no se recupera
Deformación permanente por compresión
NBR, EPDM, silicona
Apretado excesivo, calor, periodo de servicio prolongado
Sustancia de ajuste o reducción del uso indebido de la compresión
La junta está agrietada o tiene un aspecto lechoso
Oxidación, ozono, calor, agresión química
NBR, EPDM
Espacio de almacenamiento, rayos UV, ozono, ciclo de limpieza en caliente
Mejorar las condiciones de almacenamiento y cambiar de producto si es necesario
La fuga solo aparece tras el arranque
Pulso de tensión o mal asentamiento
Cualquier tipo de elastómero
Presión de arranque de la bomba, polvo en las ranuras, junta tórica retorcida
Limpiar la ranura, lubricar y controlar el aumento de presión
Aparece una fuga tras modificar el cartucho
Desequilibrio o dimensiones incorrectas de la junta
Cualquier tipo de junta
Ajuste de la tapa del cartucho, desajuste entre DOE y SOE, sección transversal de la junta
Geometría del cartucho y de la junta de la carcasa
La fuga se produce durante todo el proceso de limpieza en caliente
Expansión térmica o elastómero inadecuado
NBR, silicona, EPDM
Nivel de temperatura del CIP, punto de concentración de la sosa cáustica, tiempo de permanencia
Trasladar a un producto adecuado para altas temperaturas
Excelente derivación, sin fugas visibles desde el exterior
Derivación del sello interior
Sello del extremo del cartucho
Tapa del extremo, lado de la cuchilla, compresión por resorte
Vuelve a comprobar las especificaciones del cartucho y el asiento de la carcasa.
Los fallos en las juntas de las carcasas de los filtros de bolsa suelen deberse a errores humanos
Los problemas relacionados con las juntas de los filtros de bolsa suelen ser mucho menos atractivos de lo que desearían los diseñadores.
La junta está comprimida. La cesta no está bien asentada. La tapa se cierra contra las partículas. La abrazadera está apretada de forma desigual. El operario reutilizó una junta que ya presentaba deformación permanente por compresión. El anillo de la bolsa está ligeramente mal colocado. El producto de sellado se compró basándose únicamente en el diámetro exterior. Nadie comprobó la sección transversal. Nadie comprobó la solidez. Nadie examinó si el procedimiento había pasado de agua a temperatura ambiente a un lavado alcalino a 70 °C.
A raíz de ello, la planta lo califica como un fallo del sello de filtración comercial.
Vale. Pero llamémoslo por su nombre: variación sin límites.
La elección del cartucho puede afectar al sellado
El cartucho filtrante no se limita a “encajar” en la carcasa. Especifica la capacidad de retención, la resistencia al flujo, el riesgo de derivación y la frecuencia con la que se abre el recipiente.
Una caída de presión elevada ejerce una tensión mucho mayor sobre las juntas de los extremos. Los cambios frecuentes de cartuchos aceleran el desgaste de las juntas. Una prefiltración deficiente hace que la carcasa se sature más rápidamente. Las carcasas apretadas en exceso ocultan los errores de colocación hasta el siguiente ciclo térmico. Por eso cuestiono cualquier recomendación sobre juntas que no tenga en cuenta el tipo de cartucho, el grado de filtración en micras y la periodicidad de mantenimiento.
Cómo reparar fugas en los filtros inmobiliarios sin dar nada por sentado
Empieza con el pelo completamente seco.
Limpia completamente la carcasa. Aumenta la presión poco a poco. Fíjate en la zona más húmeda, no en el charco más grande. Marca el lugar de la fuga con un rotulador de pintura. Haz una foto antes de desmontarla. A continuación, abre la carcasa e inspecciona la junta sin limpiarla primero, ya que el patrón de residuos puede indicarte dónde se ha roto el sellado.
Esta es la secuencia que utilizo:
Examina la ranura. Comprueba la sección transversal de la junta. Comprueba si presenta torsión. Comprueba la firmeza al tacto y, a continuación, verifica con Coast A si el fallo se repite. Examina la exposición directa a sustancias químicas. Comprueba si la junta se ha lubricado con un lubricante adecuado. Comprueba si el cartucho está empujando la junta fuera de su zona de compresión prevista. Comprueba si los operarios están mezclando piezas antiguas y reparaciones de distintos proveedores.
Éxito en un trabajo monótono.
Si la planta sufre fugas recurrentes, quiero un registro de juntas de 90 días: fecha de montaje, producto, identificación de la carcasa, tipo de cartucho, producto químico de limpieza, temperatura de funcionamiento, presión y descripción del fallo. Verás el patrón. Puede que se trate de un solo cambio. Un módulo de proceso. Un producto químico de limpieza. Una junta “equivalente” utilizada durante un desabastecimiento.
¿Por qué fallan los sellos de los filtros industriales?
Las juntas de los filtros industriales dejan de funcionar porque la selección de materiales, la exposición a sustancias químicas, el diseño de compresión, los cambios de temperatura y la manipulación humana entran en conflicto en ese mismo punto de contacto tan pequeño. Se espera que la junta compense los ajustes del proceso, las variaciones del cartucho, una instalación inadecuada y las variaciones de presión. Al final, deja de funcionar.
Esa es la verdadera respuesta.
El equipo de compras quiere una junta más barata. El equipo de mantenimiento desea un cambio mucho más rápido. El departamento de fabricación quiere menos paradas de producción. El departamento de calidad no quiere que se utilicen soluciones alternativas. El departamento de ingeniería quiere información sobre compatibilidad. La junta es el punto en el que esas divisiones discuten de forma pacífica.
Mi firme opinión: dejad de comprar sellos como si fueran productos de oficina
Los sellos no son artículos de papelería.
En lo que respecta a las soluciones de carcasas de filtro comerciales, prefiero documentar en exceso una junta antes que no especificar bien veinte. Confirmar el compuesto. Confirmar la firmeza. Verificar las medidas. Confirmar la gama de funcionamiento. Confirmar los productos químicos de limpieza. Confirmar si la carcasa es de acero inoxidable 304 o 316. Verificar si el tipo de cartucho es DOE, SOE, sin núcleo, grande o personalizado. Verificar si la junta entra en contacto con el agua del producto, con el producto químico de limpieza, con la neblina de aceite, con el vapor o con los cuatro.
Y cuando un proveedor diga “junta estándar”, pregúntale: ¿estándar para quién?
Preguntas frecuentes
¿Cuál es el mejor producto sellador para un filtro inmobiliario comercial?
El mejor material de sellado para un filtro industrial es aquel que se adapta al fluido del proceso, a los productos químicos de limpieza, a la temperatura de funcionamiento, al ciclo de esfuerzo y al diseño de la ranura del filtro. El EPDM, el FKM, el NBR, la silicona y el PTFE pueden ser adecuados, pero ninguno ofrece una seguridad total frente a la exposición al agua, el aceite, los disolventes, las sustancias cáusticas, los oxidantes y el calor.
En pocas palabras, no elijas el material en función del comportamiento. Elige en función de la exposición. El EPDM puede ser una opción sensata para muchos sistemas de agua y de limpieza alcalina. El FKM puede ser más adecuado para determinados hidrocarburos. El PTFE puede ser adecuado para productos químicos agresivos cuando el diseño de la carcasa lo permita. Un material con un “coste” inadecuado seguirá sin dar la talla.
¿Cómo puedo solucionar las fugas en los filtros inmobiliarios?
Para reparar las fugas en la carcasa del filtro, seque completamente el recipiente, presurícelo lentamente, identifique el punto más húmedo y, a continuación, evalúe la junta, la ranura, el ajuste del cartucho y las condiciones de funcionamiento antes de cambiar los componentes. El objetivo es distinguir las fugas de la junta externa de las fugas en la cadena, las fugas en la abrazadera, las fugas en la toma de aire, las fugas en el tubo de drenaje y el derivado interno del cartucho.
Yo no empezaría con una llave inglesa. Sin duda, empezaría por observar. El tiempo de goteo, la temperatura, la presión y la ubicación te indican si el problema se debe a hinchamiento químico, acumulación de compresión, unas dimensiones incorrectas de la junta tórica, un asentamiento inadecuado, un pico de presión o una desalineación del cartucho.
¿Por qué fallan las juntas de los filtros industriales tras su limpieza?
Las juntas de los filtros industriales pierden su eficacia tras la limpieza, ya que los productos químicos del CIP, el agua caliente, los oxidantes, los productos cáusticos, los disolventes y los cambios bruscos de temperatura pueden alterar la dureza, las dimensiones, la elasticidad y el estado de la superficie del elastómero. Una junta que se mantiene en su sitio durante la filtración habitual puede hincharse, aplastarse, agrietarse o endurecerse tras ciclos de limpieza repetidos.
Aquí es donde las plantas se engañan a sí mismas. “Simplemente gotea después del lavado” no es un secreto, sino una prueba. La junta está expuesta a sustancias químicas o al calor para los que no fue diseñada la junta original del filtro.
¿A qué se deben los problemas de compatibilidad de las juntas tóricas en los filtros?
Los problemas de compatibilidad de las juntas tóricas de la carcasa del filtro se producen cuando el elastómero reacciona de forma adversa al fluido de proceso, a los productos químicos de limpieza, a los lubricantes, a la temperatura o a los parámetros de presión. El hinchamiento, el agrietamiento, la solidificación, el ablandamiento, la extrusión y la acumulación por compresión son signos habituales de que la junta tórica no es adecuada para las condiciones reales de funcionamiento.
La razón oculta suele ser el control de la transformación. Una planta modifica el desinfectante, el contenido de aceite, la temperatura del agua, el grado de filtración del cartucho o el tiempo de exposición durante la limpieza, pero las especificaciones de la junta tórica siguen ancladas en el pasado.
¿Puede el cartucho del filtro provocar un fallo en la junta?
Un cartucho filtrante puede provocar fallos en las juntas cuando su tamaño, la disposición de las tapas, el grado de filtración en micras, la caída de presión o la técnica de instalación modifican la forma en que se aplica la presión en el interior del compartimento. Un ajuste deficiente puede provocar fugas, una compresión desigual, vibraciones o aperturas repetidas del compartimento, lo que acelera el deterioro de las juntas y las juntas tóricas.
Por eso, la resolución de problemas relacionados con los cartuchos y las juntas debe abordarse en el mismo contexto. Tratarlos por separado queda bien en una hoja de cálculo, pero resulta caro en la planta de producción.
Detén la fuga antes de que se convierta en un círculo vicioso de culpas
Si la carcasa de tu filtro industrial sigue teniendo fugas, no te limites a volver a pedir la misma junta y a cruzar los dedos para que la próxima parada de mantenimiento sea más benévola. Analiza de forma conjunta el material de sellado, el ajuste del cartucho, el diseño de la carcasa, la exposición a sustancias químicas y la técnica de manejo.
En el caso de los sistemas de acero inoxidable, los cartuchos de residuos de PP, la prefiltración de alto caudal, las configuraciones «jumbo» o los sistemas de carbón activo, adapta el sello a todo el sistema de purificación, no solo al componente que falló en última instancia. A continuación, documenta la decisión como si alguien fuera a comprobarla dentro de seis meses, ya que es muy probable que así sea.
