Planificación de piezas de recambio para flotas de carcasas de filtros industriales

La mayoría de las plantas no tienen un problema de piezas de repuesto. Tienen un problema de memoria.

La junta tórica defectuosa estaba “por algún lado”. La abrazadera de la carcasa de acero 316 era “posiblemente adecuada”. El cartucho de PP era “suficientemente parecido”. Y el supervisor de producción, de pie junto a una plataforma averiada a las 2:17 de la madrugada, se dio cuenta al instante de que “suficientemente parecido” no es una estrategia de mantenimiento.

Esta es la cruda realidad: carcasa de filtro comercial Las flotas se tratan como si fueran simples envolventes de acero hasta que se convierten en la causa de que una unidad acabe en la chatarra, una bomba sufra cavitación, se pase por alto una alarma de presión diferencial o se inicie una investigación de seguridad para averiguar quién aprobó la última inspección. ¿Por qué tantas plantas siguen gestionando las piezas de repuesto de los filtros como si fueran material de oficina?

La preparación de componentes adicionales no es un suministro. Es una previsión de fallos con un coste asociado.

He visto a equipos de mantenimiento presumir de haber “reducido el valor del inventario” mientras, en silencio, aprobaban cortes de suministro de tres días porque no tenían en stock una junta $9 del elastómero adecuado. Eso no es «lean». Eso es jugársela con material de oficina de mucha mejor calidad.

A la hora de preparar piezas de recambio para la purificación industrial, la primera pregunta no es “¿Qué compramos en 2014?”. La primera pregunta es más incómoda: ¿Qué pieza que falta puede detener el flujo, contaminar el producto, superar los límites de presión o forzar el desvío?

Eso cambia por completo el debate.

Un cartucho de PP fundido por soplado no es exactamente el mismo elemento de diseño que un perno de cierre. Una válvula de ventilación no es exactamente el mismo elemento de diseño que un cuerpo de inmueble con los datos indicados en la placa de características. Un cartucho de 10 pulgadas utilizado en un circuito de pulido no soporta la misma carga operativa que un cartucho de alto caudal de 40 pulgadas que alimenta un colector de producción. Y una junta expuesta a sustancias cáusticas, disolventes, condensado caliente, salmuera o aceite se comporta de forma diferente, incluso cuando las dimensiones del cartucho coinciden.

De hecho, el impacto económico de los paros de actividad ha llegado a ser demasiado grande como para pasarlo por alto. El análisis de Siemens sobre los paros de actividad en 2024, resumido por el Instituto para la Gestión del Suministro, reveló que los paros no programados suponen una pérdida de alrededor de 11% de beneficios anuales de las 500 empresas más grandes del mundo, completando aproximadamente $1,4 billones. Es evidente que esa cifra no se refiere únicamente a los inmuebles destinados a filtros. Pero es precisamente el contexto financiero en el que debe evaluarse cada “pequeña” decisión adicional.

Un componente pequeño. Un gasto elevado.

La clave oculta: la mayoría de las flotas inmobiliarias de Filter no son realmente “flotas”

Una flota tiene sus normas. Muchas plantas tienen restos arqueológicos.

Una línea cuenta con carcasas de acero inoxidable 304. Otra, de 316. Un patín utiliza cartuchos DOE; otro, SOE 222 con extremo aleteado. Una unidad utiliza juntas de EPDM; la siguiente, de FKM, ya que en su momento se solucionó un problema de compatibilidad con el arrastre de aceite. El 50 % de las unidades se adquirieron con el paquete del proyecto. El resto se adquirió en situaciones de emergencia.

Así que, cuando la gente me pregunta cómo planificar exactamente las piezas de repuesto para instalaciones de filtrado comercial, empiezo por hacer un inventario, no por aplicar una fórmula de reposición.

Necesitas un registro de la propiedad que incluya:

Campo de datos	Por qué se emite	Señales y síntomas de una información errónea
Identificación inmobiliaria	Vincula los componentes con los activos físicos	Se han comprado piezas para el “filtro de la línea 2”, pero nadie sabe cuál es.
Producto	304, 316, PP, acero al carbono, FRP	Riesgo de corrosión y errores de compatibilidad de las juntas
Formato del cartucho	DOE, SOE, 222, 226, junta plana, extremo de aleta	Configuración incorrecta del cartucho en una situación de estrés
Longitud y diámetro	10, 20, 30, 40, 50 pulgadas; grande o estándar	“Se adapta al paquete”, pero no a la carcasa
Puntuación Micron	1, 5, 10, 25, 50 micras	Deterioro de la calidad tras una situación de emergencia: alternativas
Sellar el producto	EPDM, FKM/Viton, PTFE, silicona, NBR	Hinchazón, grietas, derivación, fuga
Índice de estrés	A menudo relacionado con la placa de características y el código	Alternativas peligrosas durante la parada
Plazo de entrega	Barrio, 2 semanas, 8 semanas, importado	La amenaza de quedarnos sin existencias se ocultó hasta que se produjo el fallo
Disparador de recambio	ΔP, horas, materia del lote, turbidez, disminución del caudal	Mantenimiento proactivo camuflado como mantenimiento habitual

Si esa tabla te parece realmente esencial, estupendo. Victorias estándar. La mayor parte del caos en el ámbito de los recambios se debe a la falta de datos estándar, no a la falta de software.

En el caso de las plantas que aún están implementando la prefiltración, el punto de partida adecuado suele ser el propio cartucho. Una etapa de sedimentos habitual de 5 a 10 micras, como por ejemplo un Cartucho filtrante de polipropileno (PP) para la filtración de agua, puede simplificar la lógica de reposición cuando las carcasas, las longitudes y las tapas de acabado se controlan en lugar de improvisarse.

Clasificar los componentes según su efecto, no según el precio del dispositivo

El departamento de compras se encarga de los costes del sistema. El departamento de flujos de trabajo se ocupa de las repercusiones.

La instalación de un cierre de acero inoxidable $300 puede ser menos urgente que la de una junta $2 si es la junta el componente que realmente deja de funcionar en cada ciclo de lavado. Pero también puede darse el caso contrario: puede que merezca la pena tener en stock un perno oscilante o un conjunto de abrazaderas que rara vez se cambian, ya que ningún proveedor local los tiene disponibles un viernes por la tarde.

Imparto cuatro asignaturas.

Categoría de recambios	Casos	Motivos para el almacenamiento	Un error de planificación que veo con frecuencia
Clase A: Consumibles que detienen el flujo	Cartuchos filtrantes, bolsas y componentes de alto caudal sin núcleo	Suministro en función de la demanda, preparación y plazo de sustitución	Considerar que todas las puntuaciones de «micron» son compatibles
Curso B: Piezas de desgaste de juntas y cierres	Juntas tóricas, juntas, abrazaderas, tornillos, juntas de ventilación	Población según el número de viviendas y la exposición directa a sustancias químicas	Comprar un elastómero para cada aplicación
Clase C: Componentes relacionados con la seguridad y la honestidad	manómetros, componentes de alivio, válvulas de purga de aire, válvulas de cierre de tuberías de desagüe	Suministro para fallos en la evaluación y recuperación tras el cierre	Esperar a que una inspección de seguridad detecte los daños
Curso D: Elementos estructurales	elementos de sujeción, cestas, placas de sujeción, varillas de fijación	Abastecer de forma selectiva a las flotas de alto riesgo únicamente	Partiendo de la base de que las piezas de acero nunca fallan

En el caso de las líneas de gran volumen, el inventario de Clase A puede servir de control. A cartucho de polipropileno fundido de gran diámetro y alto caudal Aunque los cálculos matemáticos pueden variar, ya que un solo aspecto puede afectar a varios cartuchos más pequeños, las consecuencias de la falta de existencias acaban concentrándose en un punto concreto. Un menor número de referencias no implica necesariamente un menor riesgo. A veces, esto significa que la falta de una sola referencia puede paralizar toda la línea de filtración.

El estrés convierte una mala preparación en un problema de seguridad

Las instalaciones de filtrado industrial no son meras estructuras decorativas de tuberías. Muchas de ellas son equipos que contienen presión. Las directrices de la OSHA sobre recipientes a presión establecen que los recipientes diseñados para funcionar a una presión superior a 15 psig pueden suponer un riesgo de fugas o roturas si se parten o se dañan, lo que conlleva peligros de intoxicación, asfixia, incendio y explosión.

Esto es importante, ya que la preparación de componentes adicionales suele alejarse de la precisión mecánica. No debería ser así.

La base de datos de accidentes de la OSHA recoge un caso mortal en el que se rompió la carcasa de un filtro de un circuito de nitrógeno mientras un miembro del personal estaba presurizando el sistema; el trabajador resultó herido por los fragmentos de la carcasa redonda.

Nadie quiere tener que analizar eso durante una evaluación de las causas fundamentales. Pero este es el sector en el que operamos. La presión, los registros deficientes, las piezas incorrectas y las sustituciones improvisadas crean una cadena de acontecimientos desagradables.

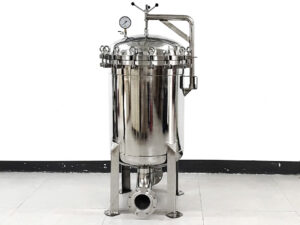

Así pues, cuando una página web utiliza un Filtro individual de acero inoxidable 304/316 con rosca interna para el sector inmobiliario, la planificación de los componentes adicionales debe abarcar algo más que los cartuchos. Debe incluir juntas de cierre, comprobaciones de las conexiones roscadas, instalaciones de drenaje y purga de aire, manómetros, notas sobre compatibilidad y unas directrices estrictas contra el uso de alternativas de hardware no autorizadas.

El problema de los cartuchos: las puntuaciones de Micron no constituyen un enfoque de planificación

Un cartucho de 5 micras y otro cartucho de 5 micras no son directamente comparables.

Uno es pequeño. Uno es absoluto. Uno se obstruye rápidamente en aguas subterráneas ricas en hierro. Uno gestiona mejor las partículas finas oleosas. Uno se colapsa bajo tensión diferencial porque el operador alargó el intervalo de sustitución. Uno encaja en la carcasa, pero se produce una fuga en la junta. Una hoja de cálculo estupenda. Un ejemplo de salida horrible.

Para el mantenimiento de los sistemas de purificación comerciales, la planificación de los cartuchos requiere 4 datos:

1. ΔP típico en condiciones normales
2. ΔP de sustitución
3. Vida útil media en horas o lotes
4. Suministro mínimo de emergencia durante el retraso del proveedor

Esa cuarta cifra es lo que diferencia a los adultos de los que compran en las tiendas de revistas.

Las perturbaciones en el transporte marítimo por el Mar Rojo en enero de 2024 pusieron de manifiesto que la escasez de componentes puede paralizar la producción mucho más allá del mercado directamente afectado; según informó Reuters, Tesla y Volvo detuvieron su producción en Europa debido a la escasez de componentes relacionada con la situación del transporte marítimo.

Los cartuchos filtrantes no son componentes de automóvil, es cierto. Sin embargo, la lección se aplica perfectamente: cuando tu estrategia complementaria se centra en productos sin contratiempos, procesos personalizados sin contratiempos, un suministro de materiales sin contratiempos y una capacidad de los proveedores sin contratiempos, no estás planificando. En realidad, estás cruzando los dedos.

En el caso de las plantas con grandes lotes de residuos, un Cartucho grande de filtro de agua con sedimentos de PP puede reducir la frecuencia de sustitución, pero solo si la flota de carcasas cumple con los estándares en cuanto a diámetro, tamaño, grado de micras y configuración del acabado.

Mi fórmula para los recambios: fea, sencilla, valiosa

No confío en las soluciones elegantes hasta que hayan demostrado su eficacia en caso de apagón.

Para cada una de las piezas, calcula:

Stock mínimo = Uso previsto durante la preparación + Reserva para situaciones de emergencia + Reserva para inspecciones y rechazos

Ahora especifica los elementos.

El uso previsto durante la preparación se basa en el consumo real, no en el historial de compras. El historial de compras se tiene en cuenta cuando los técnicos obtienen componentes de otras líneas. La barrera de emergencia se basa en el efecto del tiempo de inactividad. La barrera de rechazo en la inspección abarca juntas dañadas, cestas oxidadas, elementos fijos rotos, sensores rotos y componentes que parecen estar en buen estado hasta que se tocan.

A continuación se muestra la versión práctica.

Tipo de pieza	Contratar un chófer	Frecuencia recomendada para los testimonios	Nota de planificación
Cartuchos de PP fundido y soplado	Picos de ΔP, turbidez, materia en suspensión	Semanalmente en servicio impuro; mensualmente en agua constante	Realiza un seguimiento por micras y longitud, no solo por SKU
Cartuchos de carbón activado con mecanismo de activación	contenido de cloro, TOC, olor, preferencia, capacidad de adsorción	Por lotes o activado por el laboratorio	Los avances no siempre son visibles
Juntas tóricas inmobiliarias	ciclos de apertura, temperatura, exposición directa a sustancias químicas	Cualquier ocasión en la que se utilicen cierres o precintos	Suministro por material, no solo por diámetro
Cestas y núcleos de asistencia	corrosión, derrumbe, daños mecánicos	Examen trimestral	Una deformación oculta provoca un cortocircuito
Válvulas de purga y drenaje	fugas, daños en los cables, uso indebido por parte del operador	Revisión visual mensual	Componente económico, fallo grave
Evaluaciones del estrés	desviación de la calibración, vibraciones, obstrucción	Calendario de calibración	Los datos erróneos de los indicadores dan lugar a decisiones de mantenimiento erróneas
Equipos de cierre	desgaste por rozamiento, desgaste de la rosca, pérdida de piezas	Cada apertura	Nunca utilices equipos que no hayan sido probados

El carbón activado merece una atención especial. A menudo se trata como si fuera un cartucho de retención de partículas con una comercialización mucho mejor, pero la fatiga de adsorción se comporta de forma diferente a la carga de partículas. Cuando los problemas relacionados con el cloro, los compuestos orgánicos, los olores o el sabor son importantes, la decisión de sustitución debe basarse en las pruebas de rendimiento o en el volumen de la solución. A cartucho filtrante de bloque de carbón activado sinterizado se diferencia de un simple recipiente de PP para sedimentos por su diseño versátil.

La trampa del proveedor: “Ajustar” puede significar “es problema tuyo”

Esta es mi opinión, aunque no sea la más aceptada: las tablas de correspondencias son útiles, pero no equivalen a una homologación técnica.

¿Longitud equivalente? Penalización. ¿Valor en micras comparable? Posiblemente. ¿Compresión de la junta comparable? Quizá no. ¿Compatibilidad química igual? Confírmalo. ¿Resistencia al colapso equivalente? Introduce la información. ¿Geometría de los tapones igual bajo tensión? Quiero mediciones, no impresiones.

Una planta que utiliza carcasas de acero inoxidable 316 con cartuchos de 1 micra en un sistema de tratamiento de agua industrial se enfrenta a riesgos distintos a los de una planta que utiliza prefiltros de 50 micras antes de un circuito de refrigeración. Aunque los componentes puedan parecer similares, las consecuencias no lo son.

Las piezas de recambio para las carcasas de los filtros deben someterse a un proceso de homologación mediante:

Comprobación de la certificación	Qué hay que confirmar	Por qué es importante
Ajuste dimensional	Diámetro exterior, diámetro interior, tamaño, tapa de cierre, asiento de la junta	Protege contra el derivado y la fuerza de instalación
Compatibilidad del producto	PP, 304, 316, EPDM, FKM, PTFE, NBR	Evita el hinchamiento, las grietas y el óxido
Límites de presión y temperatura	Placa de características, capacidad máxima de proceso, ciclo de limpieza	Protege la integridad de la carcasa
Eficiencia de filtrado	clasificación nominal/absoluta, proporción beta cuando esté disponible	Protege contra la deriva de máxima calidad
Trazabilidad	lote, proveedor, certificado, modificación	Supera las auditorías y no supera la evaluación
Estabilidad de los plazos de entrega	problemas habituales y picos de tensión	Evita que se agoten las existencias en situaciones de estrés y ansiedad

Los componentes baratos salen caros cuando llegan aquí en plena avería y dejan de funcionar al darles un golpe con la llave inglesa.

El modelo de planificación que realmente utilizaría

Deja de lado, por el momento, ese gigantesco proyecto de fantasía de MRO. Elabora un modelo de 90 días.

Empieza por los 20% principales de los sistemas de filtrado que protegen la producción, la alta calidad, la seguridad, el cumplimiento de la normativa sobre aguas residuales o los costosos equipos posteriores. A continuación, identifica cada componente de la instalación. A continuación, identifica qué elementos pueden fallar, qué hay que cambiar tras la puesta en marcha, qué se puede inspeccionar y reutilizar, y qué proveedores tienen unos plazos de preparación más largos que tu tolerancia al tiempo de inactividad.

Sin duda, dividiría la flota en tres niveles de planificación:

Nivel de flota	Solución común	Plan de repuestos	Control de la atención
Nivel 1	Alimentación de producción, pulido final, control de calidad por lotes	Juego completo de cartucho + junta + manómetro + cierre de protección	Testimonio semanal
Tarifa 2	Agua de servicio, circuitos de refrigeración, prefiltración	Cobertura de cartuchos y juntas, cuidado con el equipo	Resumen mensual
Nivel 3	Mantenimiento periódico de bajo riesgo	Oferta marginal, respaldada por los proveedores	Evaluación trimestral

Y yo dejaría de usar un mismo factor de reorden para cada cartucho. Eso es una pereza.

Un prefiltro de PP de 5 micras con alta acumulación de residuos que se utilice a diario puede requerir un recambio semanal. Un cartucho de 25 micras que se utilice con poca frecuencia en un circuito de reserva podría necesitar únicamente un control de nivel mínimo-máximo. Un bloque de carbón utilizado para controlar los olores puede requerir un control del volumen de servicio. Una junta de la carcasa de acero inoxidable expuesta a sustancias cáusticas calientes puede requerir su sustitución en cada apertura, incluso si “parece estar en buen estado”.”

El error humano: nadie es dueño de los datos maestros

El almacén cree que es responsabilidad del departamento de mantenimiento. El departamento de mantenimiento da por hecho que es responsabilidad del departamento de ingeniería. El departamento de ingeniería cree que es responsabilidad del departamento de compras. El departamento de compras da por hecho que es responsabilidad del proveedor.

Así que nadie lo tiene.

Así es como las plantas acaban teniendo cinco descripciones para un mismo cartucho: “filtro de PP”, “soplado en caliente”, “elemento de agua”, “10 micras” y “stock antiguo de la Línea 4”. El sistema ERP acaba convirtiéndose en una base de datos de rumores a la que se vinculan las órdenes de compra.

A continuación expongo mi norma: cada parte de un filtro inmobiliario comercial debe tener un esquema de resumen controlado.

Estilo: Producto + tipo de pieza + clasificación en micras + tamaño + diámetro + tipo de extremo + material de la junta + compatibilidad con el ID inmobiliario

Ejemplo: cartucho PP de fibra soplada, 5 micras, 40 pulgadas, diámetro exterior grande, DOE, junta de EPDM, compatible con FH-204/FH-205

¿Aburrido? Sí. ¿Eficaz? También sí.

PREGUNTAS MÁS FRECUENTES

¿En qué consiste la preparación de piezas de recambio para flotas de carcasas de filtros comerciales?

La preparación de componentes adicionales para flotas de carcasas de filtros industriales consiste en el proceso de identificar, clasificar, equipar y reponer cartuchos, juntas, válvulas de control, válvulas de cierre, herrajes de cierre y componentes relacionados con la integridad, de modo que los sistemas de filtrado puedan seguir funcionando de forma segura ante el desgaste habitual, las incrustaciones, los daños o los retrasos de los proveedores. Este proceso integra el historial de mantenimiento, la preparación, los riesgos del proceso y la compatibilidad de las carcasas en un único plan de gestión de existencias regulado.

En pocas palabras: tú eliges qué debe estar disponible de inmediato antes de que se produzca la avería. No después de que llame el operador. No después de que el proveedor diga que tardará ocho semanas. Antes.

¿Cómo se diseñan los componentes adicionales para los sistemas de filtración industrial?

La planificación de los componentes de repuesto para las instalaciones de filtrado industrial consiste en crear un registro de activos, organizar los activos por efecto de producción, identificar todos los componentes sustituibles, determinar las necesidades de aprovisionamiento teniendo en cuenta el plazo de entrega de los distribuidores e incluir márgenes de seguridad para cierres por situaciones de emergencia, fallos en las evaluaciones y riesgos de incompatibilidad química. El plan debe evaluarse en función de la tensión diferencial real, la frecuencia de sustitución y los casos de agotamiento de existencias.

Empieza por las carcasas que pueden dejar de fabricarse o que son artículos de alta calidad. A continuación, ve retrocediendo a partir del punto en el que se produce el fallo. Los cartuchos se estropean. Las juntas se debilitan. Los medidores se desvían. Los herrajes de cierre se desgastan. Las cestas se oxidan. Cada uno de ellos requiere sus propias instrucciones.

¿Qué repuestos para filtros inmobiliarios se deben instalar inicialmente?

Las piezas de recambio de la carcasa del filtro que deben instalarse inicialmente son los componentes que tienen más probabilidades de bloquear el flujo, provocar fugas, permitir un desvío o retrasar la puesta en marcha: cartuchos filtrantes, juntas tóricas, juntas, sellos de purga de aire y de drenaje, sensores de presión, dispositivos de cierre y cualquier tipo de componente específico de la carcasa cuyos plazos de entrega de los proveedores sean largos o poco fiables. El precio del sistema debe valorarse en función de las consecuencias del tiempo de inactividad.

Según mi experiencia, se subestiman las juntas y se confía demasiado en los componentes arquitectónicos. Eso es un error. Una junta $4 puede detener una línea con la misma eficacia que una bomba averiada si nadie tiene el compuesto adecuado a mano.

¿Con qué frecuencia debería el mantenimiento de los filtros inmobiliarios dar lugar a la reposición de piezas?

El mantenimiento de los filtros para el sector inmobiliario debe activar la reposición de componentes siempre que los cambios de cartuchos, las sustituciones de juntas, los rechazos en las evaluaciones, los fallos en los manómetros, las fugas en las válvulas o las extracciones de emergencia reduzcan el suministro por debajo del mínimo calculado para el consumo durante el plazo de entrega más el margen de seguridad para situaciones de emergencia. En entornos con mucha suciedad, se debe revisar semanalmente; en soluciones energéticas seguras, una revisión mensual podría ser suficiente si los datos de consumo son precisos.

No esperes al recuento anual de existencias. Los componentes de filtración provocan fluctuaciones: las paradas, las tormentas, los incidentes de contaminación, las variaciones en la calidad del agua, los ajustes de la resina y los retrasos de los proveedores distorsionan la demanda “habitual”.

¿Cuál es el mayor error que se puede cometer a la hora de seleccionar recambios para sistemas de filtrado comerciales?

El mayor error en la preparación de piezas de recambio para la filtración industrial es considerar compatibles piezas que parecen similares a simple vista sin verificar las dimensiones, el material de las juntas, los límites de presión, el tipo de tapa, el rendimiento en micras, la compatibilidad química y la compatibilidad con el espacio de instalación. Esto da lugar a derivaciones ocultas, fugas, obstrucciones prematuras, exposición directa en auditorías y sustituciones peligrosas durante los trabajos de mantenimiento realizados con prisas.

El segundo error es dar por sentado que las descripciones de los sistemas ERP son fiables. Normalmente no lo son. Recorre la planta, lee las placas de identificación, identifica los cartuchos, fíjate en las juntas y haz que la información sea lo suficientemente aburrida como para poder confiar en ella.

Elabora la estrategia antes de que suene la alarma

El mantenimiento de los sistemas de filtración industrial no es nada atractivo. Nadie se lleva un trofeo por tener la junta tórica perfecta en el armario adecuado.

Sin embargo, la producción se reanuda. Se mantiene la alta calidad. El turno de noche deja de improvisar. El departamento de compras deja de adquirir productos de marca desconocida. Y el responsable de mantenimiento puede dormir tranquilo, al menos un par de viernes más.

Empieza por el que presenta mayor riesgo inmuebles para filtros industriales Propiedades. Estandarizar los cartuchos. Crear la matriz de sellado. Consumibles distintos de las piezas de integridad. Relacionar los niveles de existencias con el plazo de entrega y las repercusiones en los tiempos de inactividad. A continuación, revisar la estrategia cada vez que se abra un filtro, y no solo una vez al año, cuando la hoja de cálculo parezca estar en orden.

Para las plantas que deseen sistematizar su inventario de sistemas de filtrado, deben comenzar por identificar los modelos de equipos y cartuchos que ya están en servicio; a continuación, deben seleccionar las piezas adicionales disponibles en los apartados de «residuos compatibles», «alto caudal», «equipos de acero inoxidable», «PP de gran tamaño» y «piezas de carbón activado» del catálogo interno autorizado.
