Solución de problemas relacionados con el bypass de la carcasa del cartucho de alto caudal

En una carcasa de filtro de cartucho de alto caudal, uno de los fallos más costosos suele manifestarse sin que se produzca un pico de presión notable: la bomba parece funcionar con normalidad, el manómetro de presión diferencial indica valores fiables y el sistema situado aguas abajo confirma silenciosamente que el líquido ha encontrado, de hecho, un recorrido mucho más fácil para sortear el medio filtrante.

Entonces, ¿por qué culpar al cartucho en un primer momento?

Rechazo la expresión “filtro negativo” como explicación de la causa raíz. Suele ser una forma abreviada de decir: “Abrimos el recipiente, no vimos absolutamente nada evidente, modificamos el diseño y reanudamos la producción antes de confirmar dónde se encontraba el origen de la fuga”.”

Esa forma de actuar desperdicia cartuchos. Y lo que es peor, daña las pruebas.

Un problema de derivación en la carcasa debe abordarse como una investigación de la integridad mecánica que incluya la junta del cartucho, la placa de tubos, el sistema de sujeción, la dirección del flujo, la presión de funcionamiento, el nivel de temperatura, las propiedades químicas del fluido, la secuencia de puesta en marcha y la instrumentación. Es posible que el medio filtrante esté completamente intacto, mientras que una junta tórica mal asentada permita que el líquido se desvíe por su alrededor sin que se detecte.

Qué implica realmente un bypass inmobiliario con cartucho de alto caudal

El desvío del cartucho es el movimiento involuntario del fluido de proceso alrededor del medio filtrante, en lugar de a través de él. La vía de fuga suele detectarse en una de estas cinco interfaces:

1. Entre la junta tórica del cartucho y la placa de tubos se formó
2. Entre la tapa del cartucho y su adaptador de fijación
3. Alrededor de una placa tubular, una placa adaptadora o una junta interna dañadas
4. A través de un desplazamiento tras un flujo inverso o un golpe hidráulico
5. Con una válvula o una línea de derivación exterior que los operarios creían que estaba cerrada

Esa diferencia es importante porque un cartucho de alto caudal puede parecer limpio tras su retirada y, aun así, haber fallado en su funcionamiento. Si el fluido nunca ha atravesado gran parte del medio filtrante, una menor acumulación de impurezas es indicio de un desvío, no de que el fluido entrante estuviera excepcionalmente limpio.

Una plataforma de alto caudal documentada utiliza cartuchos de 152,4 mm (6 pulgadas) en longitudes de 20, 40 y 60 pulgadas, con caudales de agua recomendados de 175, 350 y 500 galones por minuto por cartucho. Las configuraciones de su carcasa van desde un cartucho con unos 500 gpm hasta 19 cartuchos con aproximadamente 9.500 gpm. A esas velocidades, un pequeño problema de estanqueidad no tiene consecuencias insignificantes.

¿La cruda realidad? Una gran difusión pone de manifiesto una organización mediocre.

Los problemas más habituales relacionados con el derivado de los filtros de cartucho

El cartucho nunca llegó a encajar del todo

Este es el punto de partida que tengo en cuenta.

En un tipo de junta tórica adecuada, no está previsto presionar el elemento “con mucha fuerza” contra la placa de tubos. El cartucho debe alcanzar la profundidad de asentamiento especificada por el fabricante sin torcerse, raspar, enrollarse ni aplastar la junta tórica.

El método de instalación de alto caudal publicado por Pall indica que el cartucho debe presionarse hasta que quede bien ajustado en la placa tubular y que la tapa del extremo abierto quede por debajo de la superficie de la placa tubular. El sellado se consigue mediante la junta tórica del cartucho, y no mediante una compresión aleatoria por parte de la tapa del recipiente.

Marca la profundidad de inserción en un cartucho validado. A continuación, compara cada elemento instalado con esa referencia.

Sencillo. Transparente.

La junta tórica se cortó, se enrolló, se hinchó, se aplastó o sufrió un ataque químico

La compatibilidad de los elastómeros suele reducirse a una simple casilla de selección en el proceso de compra. Eso es una falta de cuidado.

Las juntas de EPDM, NBR o Buna-N, FKM o Viton, silicona y las encapsuladas en PTFE no reaccionan de la misma manera ante los hidrocarburos, los alcoholes, los oxidantes, los ácidos, los álcalis, el vapor pesado o los ciclos de temperatura. Una junta que resiste el H₂O ambiental puede hincharse en aceite, endurecerse bajo la acción de sustancias oxidantes o perder flexibilidad tras repetidos ciclos de higienización con agua caliente.

Comprueba lo siguiente:

• Una marca de referencia en espiral que muestra cómo la junta tórica se ha ido enrollando a lo largo de la inserción
• Un corte longitudinal limpio provocado por una rebaba o por el borde afilado de una placa tubular
• Deformación permanente plana tras un tratamiento prolongado
• Hinchazón en el barrio debido a una incompatibilidad química
• Zonas de la superficie brillantes y endurecidas asociadas al envejecimiento por calor
• Pérdida de material provocada por la extrusión bajo tensión

No vuelvas a instalar una junta sospechosa, ya que el kit de recambio se encuentra al otro lado de la planta. Esa decisión puede convertir un retraso de diez minutos en el mantenimiento en la cancelación de toda una tanda de producción.

Las instrucciones de asistencia para buques publicadas recomiendan revisar las juntas y las juntas tóricas cada vez que se cambie el material filtrante, mientras que las instrucciones de instalación del filtro hacen hincapié en que las superficies de sellado estén limpias, que las juntas tóricas no presenten daños y que la lubricación sea la adecuada.

El lubricante ha dañado la junta o el medio

Usar más lubricante no es mejor.

Utilice únicamente un fluido o una sustancia lubricante autorizada para el cartucho, el elastómero, los productos químicos del proceso y los requisitos higiénicos concretos. Un exceso de grasa puede provocar la acumulación de partículas, contaminar la superficie del filtro, dificultar la humectación o crear zonas hidrofóbicas localizadas.

Las recomendaciones de Pall para el sector de la alimentación y las bebidas, por ejemplo, advierten de que los fluidos volátiles pueden generar presión localizada entre las juntas durante el calentamiento, lo que, en combinación con la grasa de silicona, podría provocar que las juntas tóricas se hinchen a temperaturas elevadas. Esas instrucciones son específicas para cada aplicación, pero la lección de ingeniería es básica: la sustancia lubricante forma parte del sistema de fijación y debe validarse, no improvisarse.

La placa de sujeción estaba suelta, faltaba, estaba al revés o estaba dañada

El sistema de sujeción no es un elemento decorativo.

Su función es evitar que los cartuchos se levanten o se desplacen, especialmente durante el flujo inverso. Un cierre brusco de la bomba, un aumento de la presión aguas abajo, una secuencia de cierre incorrecta, un fallo de la válvula de retención o un retrolavado agresivo pueden hacer que el componente se salga de su alojamiento de sellado.

Pall destaca especialmente la placa de sujeción como medida de protección contra el desprendimiento del cartucho durante el flujo inverso.

Revisa todos los pasadores de fijación, orejetas, resortes, pernos roscados, placas y tornillos. Intenta detectar marcas de contacto torcidas. Si un lado de la placa está pulido mientras que el otro sigue intacto, es probable que la carga de compresión haya sido desigual.

Se invirtió el sentido de la circulación

Algunos cartuchos de alto caudal utilizan un patrón de circulación de dentro hacia fuera. Otros utilizan una circulación de fuera hacia dentro. Instalar el sistema a la inversa o utilizarlo con un colector de cierre mal configurado puede reducir la retención de impurezas, provocar la deformación del medio de soporte o empujar el cartucho alejándolo de su sellado previsto.

No te fíes de las etiquetas antiguas de las tuberías.

Siga el recorrido real desde la bomba en funcionamiento. Compruebe físicamente la ubicación de las válvulas de cierre. Compare la flecha de separación de la carcasa, el procedimiento y la disposición de los instrumentos, el diseño y la construcción del cartucho, así como las directrices del fabricante original.

Y planteémonos la inquietante pregunta: ¿podría el sistema circular en sentido inverso durante el apagón?

La placa tubular resultante está dañada

Una junta tórica nueva no puede sellar un orificio con diámetro interior menor que el normal.

Comprueba la placa tubular con luces directas y con la yema del dedo limpia tras el bloqueo, el drenaje de agua, la purificación y una vez confirmada la ausencia de tensión. Busca:

• Hay tachaduras en las instrucciones de inserción
• Deterioro por fricción o en las juntas
• Salpicaduras adheridas
• Sólidos instalados
• Ovalidad
• Una rebaba en el chaflán de la entrada
• Gama de productos químicos
• Piezas recurrentes de la junta tórica anterior

Para garantizar la repetibilidad de la inspección, utilice una regla de calibre ajustada, un comparador de superficies o un tapón de control «apto/no apto» homologado, en lugar de basarse en la valoración visual del operario.

En aplicaciones destructivas, en las que se requiere limpieza o a altas temperaturas, un material reciclable tubo filtrante de acero inoxidable sinterizado de cinco capas Podría merecer la pena estudiar en qué casos el procedimiento permite la purificación y regeneración de la superficie. Es cierto que no reparará un sistema que no funcione correctamente, pero un componente mecánicamente robusto puede simplificar el análisis de fallos al reducir las variables relacionadas con el colapso del medio filtrante.

Hay una fuga en una junta interior o en una placa adaptadora

Los alojamientos para varios cartuchos presentan más posibles vías de derivación que los propios sellos de los cartuchos por sí solos.

En función de su diseño, el sistema puede estar compuesto por una placa tubular extraíble, una placa de cartucho, una placa espaciadora, un soporte de instalación, un adaptador, una placa de resorte, una junta tórica interna, una junta de tapa o un conjunto de conversión de cesta. Una junta puede permanecer oculta bajo una placa mientras el líquido pasa directamente del lado sucio al lado limpio.

Realiza el montaje siguiendo una secuencia controlada. Haz fotos de cada capa. Graba en vídeo el proceso de colocación.

No te fíes de tu memoria.

Las instrucciones publicadas para los recipientes modulares advierten de que un montaje incorrecto en la interfaz de purificación puede provocar un desvío del fluido y recomiendan revisar las juntas tóricas internas y las ranuras de las juntas.

La carcasa no es, en absoluto, la vía de fuga.

En algunos casos, el buque es inocente.

Una válvula de derivación parcialmente abierta, un asiento de válvula que gotea, una línea de ejemplo mal conectada, una válvula de retención defectuosa, un elemento aguas abajo agrietado o un circuito de recirculación pueden reproducir los síntomas de una derivación del filtro. Por este motivo, la inspección debe determinar los límites del sistema antes de desmontar el filtro.

Realiza pruebas de aislamiento de válvulas. Mantén la presión en los tramos privados. Toma muestras inmediatamente aguas arriba y aguas abajo de la propiedad, en lugar de a veinte metros de distancia, una vez que las numerosas derivaciones se hayan vuelto a unir.

El recorrido de ejemplo más rápido suele ser el que ofrece la historia más clara.

La presión diferencial es una prueba, no un juicio

La diferencia de presión, o ΔP, es la presión de entrada menos la presión de salida:

ΔP = P₁ − P₂

Un aumento de ΔP suele indicar una mayor resistencia provocada por la acumulación de contaminantes, la viscosidad del fluido, una temperatura más baja, un caudal mayor, la compactación del medio filtrante o una obstrucción. Sin embargo, un ΔP bajo o estable no garantiza que el filtro esté funcionando correctamente.

Una abertura de derivación puede reducir la resistencia.

Esto indica que la mezcla más peligrosa podría ser:

• Circulación de aspecto normal
• ΔP inferior al previsto
• Baja concentración de contaminantes en el cartucho extraído
• Niveles inadecuados de partículas o turbidez aguas abajo
• Acumulación prematura de sedimentos en los dispositivos situados aguas abajo

Uno de los requisitos de alto caudal establece una tensión diferencial óptima a través de su placa tubular de 75 psid, es decir, 5,17 bar de diferencia. Se trata de una limitación técnica de esa plataforma, no de un valor recomendado para una sustitución generalizada. La misma publicación recoge valores de presión de los recipientes que oscilan entre 216 y 275 psig a 60 °C, dependiendo del material. La presión de funcionamiento y la tensión diferencial no son compatibles.

Antes de interpretar cualquier escala, comprobaría cuatro aspectos:

1. Precio real del flujo
2. Temperatura del líquido
3. Tensión de entrada
4. Tensión de salida

A continuación, compararía sin duda el ΔP observado con el valor de referencia original, con los mismos parámetros de caudal, temperatura, viscosidad y grado del cartucho.

¿No hay ninguna norma? Establece una ahora mismo.

Guía de resolución de problemas de la carcasa del filtro de alto caudal

1. Congelar la prueba de funcionamiento

Antes de apagar el sistema, anota lo siguiente:

• Día y hora
• Producto o fluido
• Conjunto o proyecto
• Precio por caudal
• Presiones de entrada y de salida
• ΔP
• Temperatura
• Caudal o frecuencia de bombeo
• Ubicación de las válvulas de cierre
• Recuento de partículas en la fase posterior del proceso, turbidez, resultados microbiológicos o especificaciones del producto
• Número de referencia del cartucho, clasificación en micras, material de la junta, número de lote y horas de funcionamiento

No se deben reiniciar los sistemas de alarma ni sustituir los instrumentos hasta que se hayan conservado las pruebas.

2. Obstaculizar el uso de las herramientas

Compara o separa los resultados de las evaluaciones según el tratamiento aprobado. Comprueba que no haya absolutamente ninguno. Compáralos con una referencia calibrada.

Una línea de impulso obstruida puede echar por tierra un análisis que, a primera vista, parece fiable. Dos manómetros con errores de calibración independientes pueden dar lugar a una presión diferencial convincente, pero incorrecta.

Los transmisores electrónicos merecen el mismo margen de incertidumbre. Valida el escalado, los dispositivos de ingeniería, la amortiguación y la asignación de etiquetas del sistema de control.

3. Comprueba que el bypass sea real

Utiliza un análisis posterior adecuado a la eficiencia de filtración declarada:

• Cuestión de bits
• Turbidez
• Conductividad, cuando el contaminante la altera
• Análisis de detección de microorganismos
• Prueba de visión de colores o de detección de dificultades visuales
• Cribado por caída de presión
• Pruebas de estabilidad en marcha hacia delante
• Cribado por puntos de burbuja
• Cribado con trazadores

La técnica debe ajustarse al tipo de elemento. Un filtro de profundidad, un cartucho de membrana, un tubo de metal sinterizado y un cartucho de adsorción no comparten una misma prueba de integridad global.

La guía de aplicación de Pall utiliza pruebas de estabilidad para validar el estado de la membrana, las fugas en el conjunto y la correcta instalación del cartucho. Asimismo, señala que las pruebas automatizadas pueden reducir la variabilidad humana y conservar la documentación de las pruebas.

4. Aislar, instalar un tubo de desagüe, ventilar y comprobar que no haya tensiones

Cierra la entrada y la salida. Desconecta el suministro de energía. Bloquea la bomba y las válvulas automáticas. Vacía el depósito. Purga el contenido hacia una zona segura.

A continuación, comprueba que no haya presión en el manómetro y a través del punto de purga autorizado.

La carcasa de un filtro de cartucho de alto caudal es un recipiente a presión, no un bidón de almacenamiento. Las instrucciones para la liberación de la presión indican que el manómetro debe marcar 0 psi antes de abrirla y advierten de que la tensión acumulada puede provocar lesiones graves o la muerte.

5. Abre la carcasa sin alterar la prueba

Antes de deshacerte de nada:

• Foto de la posición de sujeción
• Alineación de la placa de identificación
• Comprueba si hay tornillería suelta
• Busca cartuchos situados a diferentes alturas
• Comprueba si hay juntas desplazadas
• Ten en cuenta los patrones irregulares de impurezas
• Comprueba si hay algún cartucho que esté anormalmente limpio

Una franja roja vertical bien definida en un cartucho que, por lo demás, está muy sucio, puede indicar la presencia de canalización. Un elemento limpio entre muchos otros atascados puede indicar que la junta no está bien asentada.

6. Revisa cada junta por separado

Retira los cartuchos uno a uno y asigna a cada uno un número de ubicación. No los apiles unos encima de otros.

Registro:

• Fuerza de inserción
• Fuerza de extracción
• Problema con la junta tórica
• Estado del lubricante
• Daños en los extremos
• Deformación de los medios de comunicación
• Distribución de los contaminantes
• Profundidad del asiento
• Colocación del cartucho

Si todas las juntas tóricas de un lado están dañadas exactamente en la misma posición del reloj, revisa la placa de tubos antes de culpar a todo el cartucho.

7. Analizar la interfaz inmobiliaria

Limpia los orificios de sellado siguiendo una técnica reconocida. Nunca elimines las huellas mediante pulido antes de realizar las mediciones.

Inspeccione la placa de tubos, la placa de sujeción, la junta interior, la placa espaciadora, los soportes y las soldaduras. El control por penetración de tinte podría ser adecuado para las fisuras que se sospechen que afectan al acero inoxidable, aunque debe realizarse siguiendo un procedimiento de inspección homologado.

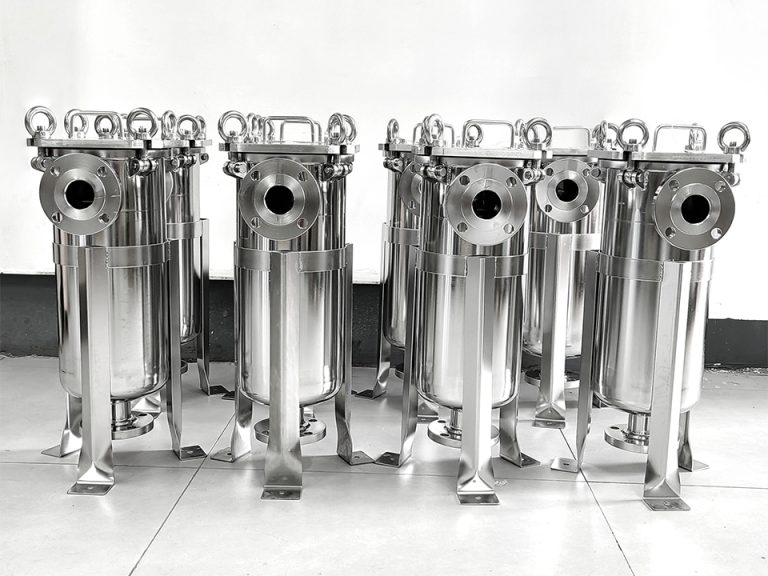

Cuando el llenado duplicado de sólidos pesados provoque modificaciones periódicas del cartucho en lugar de un verdadero desvío de la junta, plantéate si un dispositivo situado aguas arriba Filtro de bolsa individual de acero inoxidable SS304 o SS316L para el sector inmobiliario Sin duda, eliminaría los contaminantes de gran tamaño de forma mucho más económica antes de la fase del cartucho de alto caudal.

Eso es un rediseño del procedimiento, no una reparación de un bypass. La distinción es importante.

8. Reconstruir en condiciones controladas

Comprueba los números exactos de los cartuchos y las juntas. Limpia las piezas de fijación. Aplica con moderación el lubricante autorizado. Instala los componentes a la profundidad indicada.

Asegura los tornillos de fijación siguiendo las especificaciones del fabricante en cuanto a tipo y par de apriete. Vuelve a colocar la tapa del recipiente y la junta siguiendo las instrucciones correspondientes.

En el caso de las obligaciones personalizadas que impliquen una pantalla de asistencia, un difusor, una capa protectora o una superficie de prefiltración reciclable, un Disco filtrante sinterizado de acero inoxidable a medida Puede que funcione, pero hay que diseñarlo de tal forma que no se cree un recorrido alternativo interno no documentado.

9. Empieza poco a poco y ventila completamente el espacio.

Rellena el espacio poco a poco.

Abre la válvula de purga hasta que aparezca un flujo de fluido estable sin aire atrapado. Una presurización inesperada puede desplazar las juntas, los cartuchos de amortiguación o provocar condiciones de tensión engañosas. El aire atrapado también se comprime, acumula energía y complica las pruebas de estanqueidad.

El mantenimiento de los soportes para cartuchos requiere purgar el aire atrapado durante todo el proceso de puesta en marcha y mantener limpias las superficies de fijación.

10. Comprueba el servicio de reparación

Vuelve al mismo problema de caudal, temperatura y líquido que se utilizó para la línea de referencia.

A continuación, documenta:

• Limpiar ΔP
• Precio por caudal
• Presión de entrada y de salida eléctrica
• Resultado de la prueba de integridad
• Resultado final de alta calidad
• Colocación de los cartuchos
• Lote de sellos
• Operador
• Cliente
• Actividad de rehabilitación

Una reactivación efectiva no constituye una prueba. La prueba es haber superado un examen y haberlo documentado.

Tabla de diagnóstico del bypass del cartucho

Signo observado	Ruta de derivación probable	Prueba de diferenciación más rápida	Actividad restauradora
Bajo ΔP con mala calidad aguas abajo	Abrir la válvula de derivación exterior o del circuito de sellado	Instalar una tubería de derivación independiente y realizar una inspección de honestidad inmobiliaria	Soluciona las fugas de las válvulas o vuelve a colocar los cartuchos
Hay un cartucho que está más limpio que los demás	Junta tórica desplazada o ausente	Compara la profundidad del asiento y comprueba el diámetro interior de la placa tubular	Cambiar la junta y reparar los pernos dañados
Los ajustes de ΔP varían considerablemente tras la parada de la bomba	Circulación inversa o movimiento del cartucho	Evaluar el procedimiento de la válvula de retención e inspeccionar las marcas de referencia de sujeción	Reparación de la válvula de retención y del sistema de sujeción protegido
Cortes repetitivos en la junta tórica en la misma posición	Rebaba, chaflán afilado o interior del orificio dañado	Evaluación con boroscopio y táctil tras el aislamiento sin riesgo	Desbarbar o sustituir la pieza afectada
La fuga aparece justo cuando hace calor.	Expansión térmica o incompatibilidad de los elastómeros	Ensayo de mantenimiento de la presión a temperatura controlada	Modificar el compuesto del sello o modificar los límites de temperatura
La fuga se detecta tras la limpieza química	Elastómero hinchado, endurecido o dañado	Compara las dimensiones y la firmeza con un sello sin usar	Comprobar la compatibilidad química
ΔP normal, pero el fragmento sigue subiendo	Estabilidad parcial de los medios o interrupción de su funcionamiento	Obstáculo fragmentario o prueba de honestidad autorizada	Fallo de los medios de separación debido a un fallo del sellado
Todos los cartuchos presentan un bajo contenido de impurezas.	Derivación en todo el sistema o recorrido incorrecto del flujo	Localizar la línea de cierre y tomar una muestra directamente en la salida de la carcasa	Instalación adecuada de tuberías, válvulas de cierre o placas internas

3 casos que ponen de manifiesto las prácticas más deficientes del sector

La normativa sobre PFAS de 2024 aumentó el coste de los “sistemas de filtrado virtual”.”

En abril de 2024, la Agencia de Protección Medioambiental de EE. UU. estableció unos límites obligatorios para el agua potable de 4,0 partes por billón para el PFOA y de 4,0 ppt para el PFOS, con restricciones adicionales para el PFHxS, el PFNA y el HFPO-DA. Se concedió a los sistemas públicos un plazo hasta abril de 2029 para aplicar medidas de tratamiento que permitieran subsanar los casos de superación de los límites.

Un cartucho convencional de partículas de alto caudal no elimina al instante los PFAS en estado líquido. Sin embargo, si se omite la prefiltración, el exceso de sólidos puede llegar directamente a los sistemas posteriores de carbón activo granular, intercambio aniónico, nanofiltración u ósmosis inversa, lo que reduce el tiempo de funcionamiento e interrumpe la cadena de tratamiento.

Con un valor de 4 ppt, afirmar que “la escala parecía estar bien” no es un enfoque de control defendible.

Una evaluación de la FDA realizada en 2024 detectó problemas en la unión entre el filtro y la carcasa.

En una carta de recomendación de junio de 2024, la FDA describió la presencia de tableros fragmentados instalados entre las superficies de los filtros HEPA y sus carcasas, además de óxido en los marcos de los filtros y otros defectos en la sala limpia. En este caso se trataba de un sistema de filtración de aire, en contraposición a un sistema de cartuchos de alta circulación de fluidos, pero el principio del fallo es idéntico: la clasificación del medio filtrante tiene poca importancia cuando la interfaz de la carcasa está mal construida o mal mantenida.

El mercado se muestra dispuesto a adquirir soportes publicitarios de mayor eficacia. Sin embargo, no muestra tanto interés por medir las superficies que deben cubrir.

Eso es al revés.

Los datos de las pruebas de integridad de 2024 revelaron por qué las pruebas fallidas no pueden desaparecer

En una carta de advertencia posterior de la FDA se describían dos incidentes ocurridos en 2024 relacionados con pruebas de integridad de filtros de esterilización. En uno de los casos, de cuatro pruebas realizadas, tres dieron resultado negativo y una dio resultado positivo. En otro caso, de nueve pruebas realizadas, cinco dieron resultado negativo, tres se interrumpieron y una dio resultado positivo. Solo se comunicaron los resultados positivos.

No se trata simplemente de una lección sobre la integridad de los datos farmacéuticos. Es una lección sobre el mantenimiento.

Todas las pruebas de validación que hayan dejado de funcionar, se hayan interrumpido, se hayan duplicado o hayan dado resultado positivo deben incluirse en el documento. Volver a realizar las pruebas hasta que el sistema las supere, sin explicar los fallos anteriores, no garantiza que el error haya desaparecido. Lo único que garantiza es que la investigación se detuvo cuando apareció la respuesta deseada.

Cómo actuar exactamente ante un bypass en la carcasa del cartucho con alto caudal

La reparación debe ajustarse al mecanismo de fallo comprobado.

En caso de errores de instalación, sustituya las juntas dañadas y vuelva a instalar cada cartucho a la profundidad específica del asiento. En caso de incompatibilidad química, sustituya el elastómero únicamente tras examinar la composición del líquido, el nivel de temperatura, los productos químicos de limpieza, las condiciones de puesta en marcha y los requisitos normativos.

En el caso de los orificios de la placa tubular dañados, comprueba si se permite el mecanizado, el revestimiento, la soldadura o la sustitución del elemento, según lo establecido. No utilices una junta tórica más gruesa a menos que el fabricante de la carcasa haya diseñado esa modificación.

En caso de flujo inverso, repare la válvula de retención, modifique la secuencia de cierre, reduzca la velocidad de las transiciones de la bomba o añada una contrapresión controlada. A continuación, compruebe si el soporte del cartucho y el sistema de sujeción presentan daños.

En caso de obstrucciones recurrentes, en lugar de recurrir al bypass, intensifica el pretratamiento. Lavable Tubos filtrantes sinterizados de polietileno poroso con porosidad de micras Puede ser adecuado para determinadas aplicaciones con productos químicos, agua o gases a baja presión, siempre que se respeten los límites de compatibilidad con los polímeros y de temperatura.

Sin embargo, no modifiques el procedimiento durante un cierre de emergencia sin realizar los cálculos pertinentes. Los ajustes momentáneos en la filtración suelen acabar convirtiéndose en propiedades irreversibles y no documentadas.

Mejores prácticas para evitar el desvío en los filtros de cartucho

Mi requisito de prevención es claro: ningún cambio de cartucho se considerará completo hasta que se demuestre la integridad del sellado.

Un programa de mantenimiento justificable debe constar de:

• Homologación de compatibilidad entre cartuchos y carcasas
• Compuesto de la junta tórica especificado en función de la química del proceso
• Trazabilidad de los cartuchos a nivel de lote
• Requisitos relativos a la profundidad del asiento medida
• Lubricación gestionada
• Periodicidad de la inspección de los orificios de la placa tubular
• Confirmación de sujeción
• Defensa de flujo inverso
• Instrumentos de medición de presión de entrada y salida ajustados
• Tratamiento de la válvula de purga durante la puesta en marcha
• Estándar Tidy ΔP
• Comprobación de la integridad tras la instalación
• Verificación de la calidad en las fases posteriores del proceso
• Exámenes fallidos y suspendidos registrados
• Evaluación formal de las causas fundamentales de los incidentes recurrentes

Y hay que dejar de utilizar la expresión “error del conductor”, a menos que el procedimiento, las herramientas, el acceso, la formación, la señalización luminosa, la disposición de las juntas y el método de verificación fueran todos adecuados.

Muchos de los errores de los operadores se deben a fallos en el diseño del sistema.

Preguntas frecuentes

¿Qué provoca el bypass en un filtro de cartucho de alta circulación en el sector inmobiliario?

El desvío en los cartuchos de alta circulación se produce cuando el líquido del procedimiento circula de forma inesperada alrededor del medio filtrante, en lugar de atravesarlo, lo que suele deberse a que una junta tórica está dañada o es inadecuada, el cartucho no está totalmente encajado, un elemento de sujeción está atascado, la placa de tubos está dañada o la circulación inversa ha desplazado el elemento.

Las válvulas de cierre de derivación exterior, los asientos de cierre que gotean, una tubería incorrecta y las juntas de placa interior pueden provocar exactamente los mismos síntomas aguas abajo. Revisa todo el circuito de flujo en lugar de sustituir el cartucho de forma automática.

¿Es habitual que se produzca una presión diferencial cuando un cartucho está en derivación?

Una diferencia de presión normal no garantiza la integridad del filtro, ya que una vía de derivación puede reducir la resistencia y permitir que el fluido sin filtrar llegue a la salida; por lo tanto, aunque los valores puedan parecer tranquilizadores, hay que tener en cuenta otros factores —como los residuos, la turbidez, la microbiología o la acumulación de sedimentos aguas abajo— que indican que el filtro ya no retiene los contaminantes según lo especificado.

Compare ΔP únicamente cuando el caudal, la viscosidad y la temperatura sean los mismos. Confirme el rendimiento mediante una prueba de máxima calidad en la salida o una técnica de estabilidad de cartuchos autorizada.

¿Cómo se repara exactamente el bypass de un cartucho de alto caudal en el sector inmobiliario?

La reparación de una derivación en la carcasa de un cartucho de alto caudal implica separar y despresurizar el recipiente, comprobar la dirección del flujo, retirar el sistema de sujeción, examinar todas las juntas de los cartuchos y las uniones con la placa de tubos, sustituir los elastómeros inadecuados o rotos, volver a instalar cada elemento a la profundidad de asiento especificada y verificar la fijación mediante una prueba de fugas o de estabilidad documentada.

No vuelvas a poner el sistema en producción por el simple hecho de que un cartucho de recambio encaje mucho mejor. Muestra el resultado del lado limpio.

¿Cuáles son las mejores prácticas para evitar que se produzca un derivación en los filtros de cartucho?

Las mejores prácticas para evitar el bypass en los filtros de cartucho son: una configuración regulada, la compatibilidad confirmada de los elastómeros, superficies de fijación limpias e intactas, un caudal de puesta en marcha medido, una purga de aire lenta, medidores de presión de entrada y salida en buen estado de funcionamiento, protección contra el flujo inverso, sustitución programada de las juntas y una comprobación de integridad tras el mantenimiento, trazable y vinculada al lote del cartucho y al operario.

Conserva la primera lectura limpia de ΔP como referencia de funcionamiento. Graba en cinta todas las pruebas de integridad fallidas o interrumpidas, en lugar de conservar únicamente el resultado final satisfactorio.

¿Cuándo hay que reparar o sustituir un filtro de cartucho de alto caudal?

Un filtro de cartucho de alto caudal debe repararse o sustituirse cuando los orificios de la placa tubular presenten rayaduras, se hayan ovalizado, estén desgastados o se salgan de las tolerancias dimensionales; cuando los elementos de cierre o sujeción no puedan mantener la compresión; cuando se produzcan fallos repetidos en las juntas a pesar de que el cartucho esté correctamente instalado; o cuando el recipiente ya no sea adecuado para soportar las tensiones, la temperatura o las condiciones químicas de funcionamiento.

La técnica de reparación debe respetar la clasificación de presión y la homologación de los materiales del recipiente. Las operaciones no autorizadas de esmerilado, soldadura, recubrimiento o sustitución de juntas pueden generar un problema mecánico y de conformidad mayor que el derivación original.

Deja de modificar los cartuchos y empieza a localizar el punto de fuga

La próxima vez que la calidad del producto final no esté a la altura, no te dejes llevar por las críticas fáciles.

Registre los datos de funcionamiento. Compruebe los valores determinados. Realice un seguimiento de las válvulas. Inspeccione la colocación de los cartuchos según la configuración. Mida las superficies de fijación. Conserve todos los resultados de las pruebas de integridad.

A continuación, corrige el dispositivo detectado.

Cuando la acumulación de residuos sólidos, el deterioro o el uso de productos químicos de limpieza agresivos pongan de manifiesto que el sistema actual no es adecuado desde el punto de vista estructural para la tarea en cuestión, compara un elemento lavable de acero inoxidable, un prefiltro de bolsa por etapas o una configuración rediseñada del espacio con la disposición actual de cartuchos antes del próximo cierre imprevisto.
