Protocolo FAT para sistemas de carcasas de filtro montadas sobre bastidor

La mayoría de los artículos de FAT tratan sobre cine.

De hecho, he visto carpetas impresionantes, hojas de portada impresas, sellos de inspección impecables y un equipo de proveedores que sonreía como si ya hubieran superado la prueba; pero luego descubrimos juntas desiguales, reparaciones de soldadura no documentadas, una ubicación incorrecta de las válvulas de ventilación y un manómetro de presión diferencial instalado en un lugar en el que un técnico solo podía leerlo si se convertía en contorsionista. ¿Por qué sigue ocurriendo esto?

Dado que un Procedimiento de inspección de aceptación de instalaciones de fabricación A menudo se considera una mera formalidad del envío, en lugar de lo que realmente es: la última oportunidad económica para detectar errores costosos.

En el caso de los sistemas de carcasas de filtro montados sobre bastidor, esa diferencia es importante. No se trata de estructuras de acero inoxidable de aspecto atractivo. Son sistemas de purificación soldados, atornillados, con juntas y equipados con instrumentos, sometidos a presión, que pueden entrar en contacto con agua salada, productos químicos para la limpieza in situ (CIP), agua de proceso, disolventes, aire comprimido, trazas de vapor o soluciones del lado estéril. Un método de pruebas de aceptación en fábrica (FAT) adecuado para los sistemas de carcasas de filtro montados sobre bastidor debe comprobar el bastidor como un conjunto funcional, y no como un grupo de componentes que casualmente comparten una estructura.

Y, de hecho, tengo un sesgo: desconfío de cualquier tipo de FAT que comience con un “examen visual” y termine con una “marca de calidad para el consumidor”, pero que nunca, jamás, obligue al proveedor a confirmar el recorrido del flujo, la estabilidad de la presión, la capacidad de drenaje, el funcionamiento de las válvulas de cierre, el ajuste de los componentes, la precisión de las placas de identificación y la accesibilidad para el mantenimiento en condiciones reales de funcionamiento.

Qué significa realmente un procedimiento de prueba para la homologación de una planta de fabricación

Un procedimiento de ensayo de aceptación en fábrica es un plan regulado de evaluación y ensayo previo al envío que se utiliza para confirmar que el equipo cumple con los requisitos acordados en materia de diseño, seguridad, dimensiones, tensiones, documentación y funcionamiento antes de que salga de las instalaciones del proveedor. En el caso de los sistemas de filtrado montados sobre plataforma, dicho procedimiento debe definir el alcance de las pruebas, los criterios de aprobación, los testigos, las herramientas, las desviaciones, los factores de retención y la autoridad encargada de dar el visto bueno.

Eso suena muy aburrido. Pero no lo es.

Un buen método de prueba para la homologación de instalaciones de fabricación es un arma comercial. Evita que el proveedor genere incertidumbre. Impide que el comprador tenga que hacer trabajos de rectificación. Ofrece a ambas partes un documento preciso para el caso de que, más adelante, alguien afirme: “Eso nunca estuvo dentro de los límites”.”

El mercado ha aprendido esta lección por las malas. La guía de la OSHA sobre recipientes a presión enumera el examen visual, los ensayos con líquidos penetrantes, el cribado con brocas magnéticas, la radiografía y el cribado por ultrasonidos entre las técnicas de evaluación habituales utilizadas por los inspectores autorizados de recipientes a presión; esto es importante, ya que las carcasas de los filtros a presión no son meros “dispositivos de fontanería” una vez que entran en servicio.

Esta es la cruda realidad: si la FAT no recaba pruebas, se limita a formular opiniones.

Por qué los equipos de carcasa de filtro montados sobre patines no superan la prueba FAT

Los fallos casi nunca son extraños.

Elastómero incorrecto. Válvula mal etiquetada. El movimiento de la tapa de la cámara de presión está bloqueado por un conducto auxiliar. Las orejetas de elevación no coinciden con el centro de gravedad real. Desajuste en el tamaño del cartucho. Falta una ventilación en el punto más alto. Decoloración adherida en una zona sanitaria. Disposición de los manómetros demasiado amplia para resultar útil. Tramo sin flujo en las tuberías de desagüe que nadie había detectado en el esquema.

Pequeños detalles, y después las facturas.

Un sistema montado en plataforma integra los riesgos relacionados con la mecánica, las tuberías, la filtración, la instrumentación, la electricidad y la documentación en un único conjunto compacto. Por eso la lista de FAT debe abarcar todas las disciplinas. Si el comprador solo inspecciona el recipiente del filtro, se le pasa por alto la plataforma. Si solo inspecciona el diseño de la plataforma, se le pasa por alto el procedimiento.

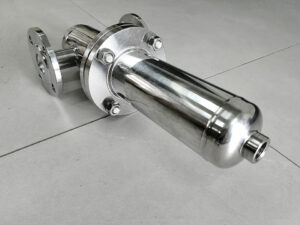

Por ejemplo, un Filtro de líquidos de acero inoxidable de varias etapas para el sector inmobiliario Puede que supere una evaluación básica del recipiente, pero que deje de funcionar si las fases no se realizan en el orden adecuado, si los cartuchos son difíciles de extraer o si las cestas que alojan las bolsas no encajan correctamente tras una instalación repetida.

Prefiero rechazar una pieza defectuosa en la planta de fabricación por un tubo de desagüe mal colocado que descubrir ese defecto durante la instalación, cuando el jefe de planta ya está contabilizando las horas de producción perdidas.

El alcance de la FAT: qué hay que comprobar antes del envío

Un método FAT auténtico para sistemas de filtración instalados en plataformas móviles debería abarcar seis aspectos: documentación, calidad de fabricación, integridad frente a las tensiones, procedimientos operativos, facilidad de mantenimiento y embalaje del producto para su transporte.

No es glamuroso. Es imprescindible.

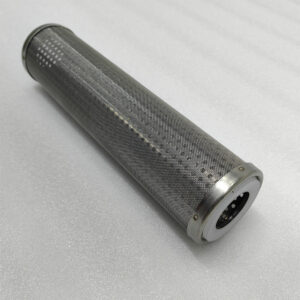

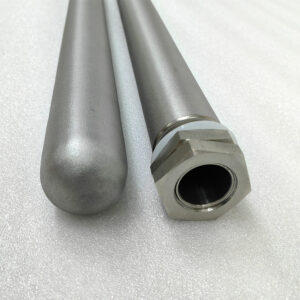

La documentación de acreditación debe validar el alcance del pedido, la modificación del P&ID, el plano de fabricación general (GA), el plano de soldaduras, los certificados de materiales, las certificaciones de elastómeros, la clasificación de presión, los registros de recubrimiento de superficies, la calibración de herramientas, la lista de componentes de repuesto y el manual de funcionamiento. Si el sistema está compuesto por PP, PTFE, PES, malla de acero inoxidable, carbón activado o elementos sinterizados, la documentación relativa a los medios filtrantes debe ajustarse a las condiciones de servicio.

A Cartucho filtrante plisado de PP/PTFE para filtros de agua de acero inoxidable destinados al sector inmobiliario No debe tratarse como un consumible común en los datos del FAT. Su tamaño, tapón, grado de filtración en micras, producto de sellado, tensión de colapso y compatibilidad química deben figurar en el acta de aceptación.

La evaluación de la construcción debe verificar las soldaduras, la perpendicularidad de la estructura, las aberturas de anclaje, las dimensiones de los patines, los puntos de elevación, el estado de pasivación, las boquillas, los soportes, las etiquetas de las válvulas, las flechas de dirección del flujo, las placas de identificación, las orejetas de fijación y la zona de instrumentación.

La prueba funcional debe confirmar el movimiento de la válvula, el funcionamiento del bypass, la ventilación, las tuberías de drenaje, el aislamiento, la retirada de componentes, el espacio libre para la apertura de la tapa, el funcionamiento de la escala de presión diferencial, la señal del transmisor, la simulación de alarmas (si procede) y la precisión de la trayectoria del flujo.

¿Y qué hay de la reseña sobre el embalaje del producto? La gente se burla de él hasta que llega el palé con una pata torcida y un medidor roto.

El ensayo de tensión hidrostática no es una sesión fotográfica

La prueba de presión hidrostática de la carcasa del filtro es donde los proveedores más nerviosos se delatan.

Entra el agua. La presión aumenta. Todo el mundo observa.

Sin embargo, la cuestión principal no es “¿Hubo una fuga?”. Lo que realmente importa es: ¿Era correcta la presión de ensayo?, ¿se registró en cinta el tiempo de mantenimiento de la presión?, ¿estaban calibrados los medidores?, ¿se purgó el aire atrapado?, ¿era adecuado el medio de ensayo?, ¿se evaluaron las uniones roscadas? y ¿se documentaron los trabajos de reparación posteriores al ensayo?

Normalmente se prefiere el ensayo hidrostático al ensayo de presión neumático, ya que el gas comprimido almacena mucha más energía potencial que un fluido incompresible; un procedimiento profesional de ensayo de presión de una refinería deja clara esta elección en sus fundamentos de seguridad.

En el caso de las carcasas de filtro, las pruebas hidrostáticas deben incluir, por lo general, el cuerpo de la carcasa, la tapa de cierre, las uniones de brida, las soldaduras de las boquillas, las conexiones de los tubos de drenaje y de ventilación, las soldaduras del colector y cualquier tipo de elemento sometido a presión situado aguas abajo de la válvula de aislamiento de la entrada. Cuando el bastidor cuenta con numerosas carcasas, el método debe especificar si cada una de ellas se somete a ensayo por separado o si todo el colector se evalúa como un único conjunto.

Esa distinción es importante.

Si el bastidor está diseñado para una presión de funcionamiento de 10 bar, en la prueba de aceptación en fábrica (FAT) no se debe indicar de forma aproximada “alrededor de 10 bar” simplemente porque a alguien le gusten los números redondos. El método debe especificar la presión de diseño, la presión de ensayo, la duración de la prueba, el número de identificación del manómetro, el tipo de manómetro, la fecha de calibración, la temperatura ambiente, el medio de ensayo, los requisitos de aceptación y la definición de fuga.

Estos son mis criterios habituales: que no haya fugas visibles, que no se produzca una caída inusual de la presión, que no haya deformaciones a largo plazo, que no haya fugas en las conexiones roscadas, que no se produzca extrusión de la junta y que no se registre ninguna rigidez no documentada durante el tiempo de mantenimiento.

Sí, ajustar los criterios a lo largo del examen se considera hacer trampa, a menos que el método lo permita y así quede documentado.

Normas de homologación que realmente tengan sentido

Las normas de homologación de los sistemas de filtración montados sobre patines deben ser cuantificables. “Tiene buen aspecto” no es un diseño. “No hay problemas” no es una inspección. “Funciona con normalidad” no es el resultado de una inspección.

Utiliza números.

Tolerancias de uso.

Utilizar un lenguaje de tipo «aprobado/suspendido» que un inspector agotado pueda aplicar sin tener que llamar al jefe de ventas.

Área FAT	Criterio de aprobación poco riguroso	Criterio de aprobación estricto
Presión hidrostática	“No se ha observado ninguna fuga”	Mantener la presión de ensayo especificada durante el periodo indicado; sin fugas apreciables, sin deformaciones permanentes y sin pérdidas de presión no autorizadas.
Dimensiones del patín	“Tal y como se muestra en la ilustración”	Longitud total, tamaño, altura, orientación de la boquilla y separación entre los orificios de fijación dentro de la tolerancia permitida
Ajuste del elemento filtrante	“Cartucho instalado”	Se ha comprobado la longitud correcta del cartucho, el eslabón terminal, el tipo de junta, la compresión de asentamiento y el espacio libre para la extracción.
Procedimiento de cierre	“Válvulas de cierre comprobadas”	Se comprobó el ciclo de apertura y cierre de cada válvula etiquetada; se verificó la dirección del flujo comparándola con las posiciones fijas indicadas en el esquema P&ID, y se grabó en vídeo.
Instrumentación	“Confirmar”	Variedad de medidores, etiqueta, certificado de calibración, sin problemas de puesta a cero, alineación tras la instalación, funcionamiento de la presión diferencial confirmado
Documentación	“Artículos presentados”	MTC, certificados, ilustraciones, registros de evaluación, registro de desviaciones, lista de embalaje, manual de operación y mantenimiento autorizado
Saneamiento	“Ordenar antes del envío”	Las superficies interiores están libres de escoria de soldadura, aceite, partículas sueltas y partículas visibles; las aberturas se han taponado tras la evaluación.
Embalaje del producto	“Bien cargado”	Se han reforzado los patines, se han fijado las boquillas, se han retirado o protegido los manómetros, se ha utilizado desecante si era necesario y se han anotado los factores de elevación.

Fíjate en lo que consiguen unas normas estrictas: eliminan la improvisación.

La lista de comprobación FAT del experto para los conjuntos de filtros

Prefiero una breve lista de puntos clave con cuestiones importantes a una lista larga que nadie lee.

En primer lugar, ¿se ajusta el patín al plano autorizado actual? No me refiero al que utiliza la superficie de la pared del almacén, ni a la revisión anterior relacionada con el presupuesto, sino a la revisión autorizada.

En segundo lugar, ¿puede el operador realmente mantenerlo? Un sistema de filtrado que obliga a desmontar la mitad de las tuberías para cambiar un componente no es un sistema modular; es una fuente de quejas futuras.

En tercer lugar, ¿tiene sentido cada recorrido del flujo? Entrada, toma de corriente, derivación, recirculación, tubería de desagüe, purga de aire, toma de muestras y, si la hay, línea de retrolavado. Síguelo literalmente. No te fíes de las flechas impresas de forma teórica.

En cuarto lugar, ¿están los componentes del filtro adaptados al servicio? El carbón activado, el plástico sinterizado, la malla de acero inoxidable, el PTFE plisado, el PP, el PES y los filtros de bolsa se comportan de forma diferente bajo tensión, a distintos niveles de temperatura, con diferentes cargas de partículas y ante la exposición directa a sustancias químicas. A plan de filtración de carbón Aunque pueda parecer sencillo en una ficha técnica, las partículas finas de carbono, el paso del tiempo, la tasa de retención y las fugas en el bypass pueden convertir la “filtración” en un diseño muy costoso.

En quinto lugar, ¿se pueden sustituir los consumibles sin causar daños? Este es el punto débil de muchos sistemas sobre patines económicos. El cartucho encaja perfectamente durante el montaje, pero posteriormente el operario no puede extraerlo con facilidad porque nunca se evaluó el juego de la varilla de accionamiento, la placa del muelle o la tapa.

En sexto lugar, ¿se aborda con sinceridad el riesgo de deterioro? El agua de mar, los cloruros, los productos de limpieza cáusticos, el hipoclorito, el agua caliente y los flujos ácidos no respetan el acero inoxidable de los folletos. Si el sistema utiliza elementos de carbono activados para el tratamiento del agua salada, las certificaciones de los productos y la compatibilidad con los elastómeros no son simples extras. Son elementos imprescindibles para la supervivencia.

Casos reales que explican por qué la técnica FAT es importante

Los fallos en los dispositivos de tensión no son problemas de documentación. Son problemas relacionados con el radio de la onda de choque.

El informe «Givaudan Feeling Colour» de la Junta de Seguridad Química de Estados Unidos describe una explosión ocurrida el 12 de noviembre de 2024 en Louisville, Kentucky, que causó la muerte de dos trabajadores y dejó heridos a otros 11; aunque no se trató de un caso de fallo catastrófico (FAT) en un módulo de filtrado, sí constituye una sombría advertencia de que los equipos de proceso que contienen presión requieren inspecciones rigurosas, un control de cambios y una evaluación de riesgos.

Los datos de la OSHA sobre la notificación de lesiones graves correspondientes a 2024 también revelan por qué la expresión “riesgo menor en el lugar de trabajo” es una forma de expresarse poco rigurosa. La OSHA registró 9.034 notificaciones de lesiones graves en 2024, entre las que se incluyen cientos de hospitalizaciones y amputaciones, según los informes sectoriales sobre las estadísticas de lesiones graves de la empresa.

La Oficina de Estadísticas Laborales informó de que las empresas del sector privado registraron 2,5 millones de lesiones y enfermedades laborales no mortales en 2024, lo que supone un descenso del 3,1% con respecto a 2023; aunque esta mejora es positiva, 2,5 millones de casos siguen siendo una cifra que los responsables no deberían pasar por alto.

Así que, cuando un proveedor dice: “Siempre lo hemos hecho así”, lo interpreto como una advertencia, no como una garantía de tranquilidad.

El tratamiento de cribado con carcasas de filtro industriales en el que confío

Mi método preferido para probar las carcasas de filtros comerciales es horrible, lento y difícil de falsificar.

Empieza por la congelación de documentos. No debe iniciarse ninguna prueba de aceptación final (FAT) mientras los planos aún se estén modificando. Si se produce alguna modificación durante la FAT, dicha modificación debe registrarse en el registro de inconsistencias.

A continuación, realice una inspección de verificación. Compruebe las etiquetas, los números de identificación, las clases de presión, los elastómeros, el tipo de conexión, la clasificación de presión nominal, el tipo de boquilla, la norma de bridas, el tipo de junta y el tratamiento de la superficie.

A continuación viene la evaluación dimensional. Hay que tener en cuenta la plataforma, no solo el recipiente. Son factores importantes las restricciones de transporte, las vías de acceso a la planta, los huecos de soporte, las alturas de las boquillas, el espacio de mantenimiento y los puntos de elevación.

A continuación, realiza una inspección interna. Abre las carcasas. Examina las superficies de sellado, las cestas, los ejes de los cartuchos, las placas de sujeción, las mallas, el color de las soldaduras, los daños por esmerilado, las partículas y las cavidades de drenaje.

A continuación, realice una prueba de presión hidrostática. Anote el aumento de presión, la tensión de mantenimiento, la duración, el número de identificación del manómetro, las condiciones ambientales, las fugas observadas, las medidas correctivas y el resultado.

A continuación, realice una comprobación de las funciones. Accione las válvulas. Repita la indicación de presión diferencial. Compruebe el funcionamiento de los sistemas de drenaje y purga. Inspeccione el movimiento de la tapa. Compruebe la instalación y retirada del elemento filtrante. Compruebe la configuración del derivación. Confirme que todas las herramientas se pueden retirar y conservar.

Por último, lleva a cabo el cierre de la documentación. Ninguna no conformidad pendiente debe quedar oculta en el correo electrónico. Cada inconsistencia debe recibir un tratamiento específico: aceptarla tal cual, corregirla y volver a probarla, modificar la ilustración o rechazarla.

Esto no es una cuestión administrativa. Son pruebas.

Donde los distribuidores recortan gastos discretamente

Recortan en los bordes donde los clientes no se fijan.

Las reclamaciones relacionadas con el recubrimiento de superficies son un aspecto a tener en cuenta. Una propiedad inmobiliaria bien pulida puede quedar bien en las fotografías, mientras que las zonas de soldadura internas siguen presentando oxidación o marcas de esmerilado. Otro aspecto es la sustitución de juntas. EPDM, FKM, recubrimiento de PTFE, silicona, NBR… no se trata de una cuestión de preferencias personales. Estos materiales especifican la resistencia química, los límites de temperatura, el comportamiento ante la compresión y el riesgo de contaminación.

La instrumentación es otro punto vulnerable. Un manómetro de 0 a 16 bar en un módulo de purificación de baja presión puede cubrir prácticamente todo el rango, pero podría resultar inútil para detectar cambios diferenciales de presión en una fase muy temprana. No es nada raro encontrar un manómetro de presión diferencial instalado al revés. Ojalá no fuera así.

La alternativa en cuanto a los medios filtrantes es aún peor. Si las especificaciones exigen una membrana de PTFE, rechaza el PP “comparable” solo porque esté disponible. Si se exige un filtro de polímero sinterizado, confirma el grado del material y la estructura de los poros; a Instalación de un filtro de plástico sinterizado presenta problemas de análisis distintos a los de un cartucho plisado o un elemento de carbón.

Y ten cuidado con la expresión “exactamente el mismo rendimiento”. Normalmente significa “no es exactamente lo mismo”.”

Cómo desarrollar un método FAT para filtros montados en bastidor

Para crear un protocolo FAT para instalaciones de filtrado montadas en bastidor, hay que partir de las especificaciones de adquisición y plasmar cada requisito relevante en una prueba práctica, un informe de evaluación o un criterio de aceptación cuantificable. El método debe definir la gama de dispositivos, la secuencia de pruebas, la técnica de evaluación, las responsabilidades, los instrumentos, los criterios de aprobación o rechazo, la gestión de las desviaciones, las directrices para repetir las pruebas y los requisitos de lanzamiento final.

No redactes el procedimiento una vez finalizada la prueba de deslizamiento. Eso es al revés.

Elabóralo antes de que comience la fabricación y, a continuación, actualízalo únicamente mediante modificaciones controladas. El proveedor debe saber qué pruebas debe presentar. El cliente debe saber qué pruebas debe evaluar. Ambas partes deben conocer los motivos que pueden dar lugar a un rechazo.

Un marco de protocolo práctico tendría un aspecto similar al siguiente:

Área	Material necesario	Mi comentario
Alcance	Etiqueta del patín, etiquetas de la carcasa, número de trabajo, base de diseño	Evita la complicación derivada de una “prueba de derrape incorrecta”
Registros de referencia	Orden de compra, fichas técnicas, P&ID, ilustración de la vista general, requisitos, ITP	Números de modificación de uso
Herramientas de prueba	Determinar los números de identificación, las fechas de calibración, los rangos y los certificados	Sin calibración, no hay prueba
Examen visual	Soldaduras, soportes, etiquetas, flechas, superficie, orden	Defectos en la imagen
Comprobaciones dimensionales	Estructura, boquillas, aberturas de soporte, zonas de espacio libre	Acceder al mantenimiento de pasos
Ensayo hidrostático	Tensión, medio, período, requisitos de aceptación	Define los conceptos de «fuga» y «disminución de la tensión»
Comprobaciones prácticas	Válvulas de cierre, respiraderos, tuberías de desagüe, DP, derivación, eliminación de elementos	Comprueba la veracidad del operador
Revisión de documentos	MTC, certificados, manuales, lista de variaciones	Cierra todos los huecos
Control de la no conformidad	Servicio de reparación, nueva prueba, rendirse, negación	Sin soluciones verbales
Comunicado	Marcas registradas, lista de tareas pendientes, autorización de entrega	La entrega no implica autorización

Sin duda, añadiría también los requisitos relativos a las fotografías. No son opcionales. Las fotos de los análisis de escala, las placas de identificación, el estado interior del inmueble, la disposición de los componentes, los puntos de desagüe y ventilación, y el embalaje final evitan discusiones más adelante.

FAT frente a SAT: no confundas ambos conceptos

El FAT se lleva a cabo en las instalaciones del proveedor. El SAT se lleva a cabo en la página web.

Esto parece evidente hasta que se empiezan a trasladar responsabilidades de la planta de fabricación a la fase de puesta en servicio. Una prueba de aceptación en fábrica (FAT) confirma la construcción, el montaje, la integridad a presión, la documentación y la disponibilidad operativa antes del envío. Una prueba de aceptación in situ (WAC) confirma la instalación, la conexión a la red eléctrica, la integración de los sistemas de control, los problemas reales de funcionamiento y el traspaso al propietario tras la llegada.

No permitas que un proveedor diga: “Lo comprobaremos en la página web”, cuando el problema dependa de la fábrica.

Una tapa de inmovilización atascada, una soldadura defectuosa, un adaptador de cartucho incorrecto, la falta de un certificado o una brida que gotea no son problemas de la obra. Se trata de un problema de fábrica disfrazado de problema de la obra.

Lo que los clientes deben saber antes de dar su autorización

Nunca firmes un FAT, ya que el vehículo está reservado.

Sé que suena un poco duro. Bien. La rutina de productos no es una norma de diseño.

Antes de firmar, solicite el último registro FAT, la lista de comprobación cumplimentada, los certificados de calibración, el gráfico o el registro de la prueba de presión, la documentación dimensional, los certificados de materiales, el registro de discrepancias, el estado de la lista de tareas pendientes, las fotografías, los planos actualizados, la lista de comprobación de piezas adicionales, el manual de operación y mantenimiento, la estrategia de carga y el documento de conservación.

Si el conjunto incluye un sistema de filtrado organizado, comprueba que los elementos de la primera etapa y de la etapa final estén documentados por separado. Si incluye una solución sanitaria, confirma las características de la superficie interior, la capacidad de drenaje, el material de las juntas y la facilidad de limpieza. Si está compuesto por carbón, confirme las especificaciones del medio filtrante. Si incluye componentes de acero inoxidable con elementos plisados, compruebe la interfaz del cartucho en lugar de dar por sentado que “common 226” o “DOE” significan exactamente lo mismo para todos los proveedores.

Otro punto de vista poco favorable: un comprador que acude a FAT sin haber revisado los planos tiene la mitad de la culpa.

Preguntas más frecuentes

¿En qué consiste el método FAT para los sistemas de filtrado inmobiliario?

Un procedimiento FAT para sistemas de filtrado inmobiliarios consiste en un plan de pruebas previo al envío que valida el equipo inmobiliario, la estructura de patines, las tuberías, las válvulas, los componentes del filtro, las herramientas, la documentación y los límites de presión con respecto a las especificaciones aceptadas antes de la distribución. En él se especifican los métodos de inspección, los límites de aprobación, los factores de verificación, los registros, las discrepancias y los requisitos para la aprobación final.

En pocas palabras, es la diferencia entre “el distribuidor afirma que está terminado” y “el distribuidor ha demostrado que está terminado”. En el caso de los sistemas montados sobre plataforma, el protocolo debe abarcar toda la instalación, ya que los fallos en la purificación suelen deberse a detalles de la interfaz de usuario, y no solo a la estructura física.

¿Qué debe incluir una lista de comprobación FAT para un filtro inmobiliario montado sobre patines?

La lista FAT de una carcasa de filtro montada sobre patines debe incluir: certificado del documento, confirmación de los materiales, comprobación de las dimensiones, comprobaciones de las soldaduras y de las superficies, ajuste del elemento filtrante, funcionamiento de las válvulas, comprobación de los drenajes y purgas, ensayo de resistencia hidrostática, comprobaciones de la instrumentación, comprobación del estado de limpieza, certificado del embalaje del producto, control de desviaciones y marcas de aprobación final.

Las listas de comprobación más eficaces son lo suficientemente breves como para poder utilizarlas y lo suficientemente precisas como para causar daños. Quiero números de etiqueta, identificadores de escala, presión de prueba, tiempo de mantenimiento, modificación del trazo, tipo de cartucho, material de la junta y dimensiones reales medidas. Las casillas de verificación genéricas no protegen a nadie.

¿Cómo se realiza la prueba de presión hidrostática de una carcasa de filtro?

La prueba de resistencia hidrostática de un filtro inmobiliario se lleva a cabo llenando el compartimento de presión con un fluido incompresible adecuado, purgando el aire atrapado, elevando la presión hasta el valor de prueba definido, manteniéndola durante el periodo establecido y comprobando si hay fugas, deformaciones, pérdidas de presión, desplazamiento de las juntas o fallos en las uniones.

El informe de la prueba debe indicar el medio, la tensión, la duración, la calibración de la báscula, las condiciones ambientales, el nombre del examinador y el resultado. Si se repara una fuga, se debe volver a someter a prueba la zona reparada. Apretar los tornillos sin más y dar por superada la primera prueba es una mala práctica.

¿Cuáles son los criterios de aceptación de los sistemas de filtración montados sobre plataforma?

Los criterios de homologación de los sistemas de filtración montados en bastidor son requisitos cuantificables de tipo «aprobado/rechazado» que se utilizan para decidir si el bastidor de filtración está listo para su envío. Abarcan la estabilidad de la presión, las mediciones, la documentación, la compatibilidad de los elementos, el funcionamiento de las válvulas, la capacidad de drenaje, la precisión de la instrumentación, la higiene, la facilidad de mantenimiento, el recubrimiento o el acabado de alta calidad y la seguridad del embalaje del producto.

Un requisito importante establece que “se mantenga una presión de 15 bar durante treinta minutos sin fugas visibles”, y no que “la prueba de presión sea aceptable”. Las cifras reducen las discusiones. Además, hacen que las conversaciones sobre la garantía sean mucho menos artificiales.

¿Cómo se fabrica exactamente un procedimiento FAT para una carcasa de filtro montada sobre patines?

Se elabora un procedimiento FAT para los sistemas de filtrado montados en bastidor, en el que se transforman las especificaciones de adquisición, las ilustraciones, las fichas técnicas y las condiciones de servicio en inspecciones presenciadas, pruebas funcionales, pruebas de esfuerzo, comprobaciones documentales y criterios de aprobación cuantificables. El protocolo debe autorizarse antes de que finalice la fabricación, y no improvisarse en el momento del envío.

Empezando por el esquema P&ID, la ilustración de la disposición general (GA), la ficha técnica del inmueble, los requisitos relativos a los filtros, la clasificación de tensiones, la lista de materiales y los problemas operativos. A continuación, elabora una matriz de pruebas: requisito, método, límite de aceptación, pruebas, responsable y aprobación.

¿Es suficiente el FAT antes de montar una unidad de purificación industrial?

La prueba FAT no es suficiente antes de instalar un módulo de filtración comercial, ya que comprueba que la fábrica esté preparada, mientras que la prueba SAT valida la configuración, los consumos energéticos, la integración de los controles, las condiciones del proceso, el acceso de los operarios y las medidas de puesta en marcha. La prueba FAT reduce los riesgos antes de la entrega, pero la prueba SAT confirma que el módulo funciona correctamente dentro de la planta real.

Dicho esto, un FAT deficiente da lugar a un SAT poco satisfactorio. Si la plataforma llega con lagunas en la documentación, juntas incorrectas, una capacidad de drenaje insuficiente o juntas con fugas, el equipo de la página web acaba convirtiéndose en un equipo de reparación de fábrica con retraso.

Conclusión

Un sistema de carcasas de filtro montado sobre patines no debe salir de fábrica basándose únicamente en el recuento. Solicita con antelación el protocolo de pruebas de homologación de fábrica. Establece criterios de aceptación concretos. Comprueba la prueba de presión hidrostática. Abre las carcasas. Examina los cartuchos. Lee los certificados. Fotografía los resultados.

Y cuando un distribuidor se muestre reacio, hazle una pregunta: “¿Qué parte de esta revisión te da miedo que haga que la plataforma deje de funcionar?”
