Requisitos relativos a la placa de características de las carcasas de filtro para proyectos industriales

Para cuando un inmueble filtrado llega a la página web, la descripción promocional ya se ha modificado dos veces, el paquete de compra se ha repartido entre tres proveedores, el archivo de control de calidad está oculto en una carpeta compartida que nadie puede encontrar, y el ingeniero encargado del proyecto está de pie frente a una carcasa de acero inoxidable planteando una pregunta de lo más habitual: ¿para qué sirve exactamente este dispositivo?

Ese momento te dice mucho más sobre un proveedor de lo que jamás te dirá un folleto comercial.

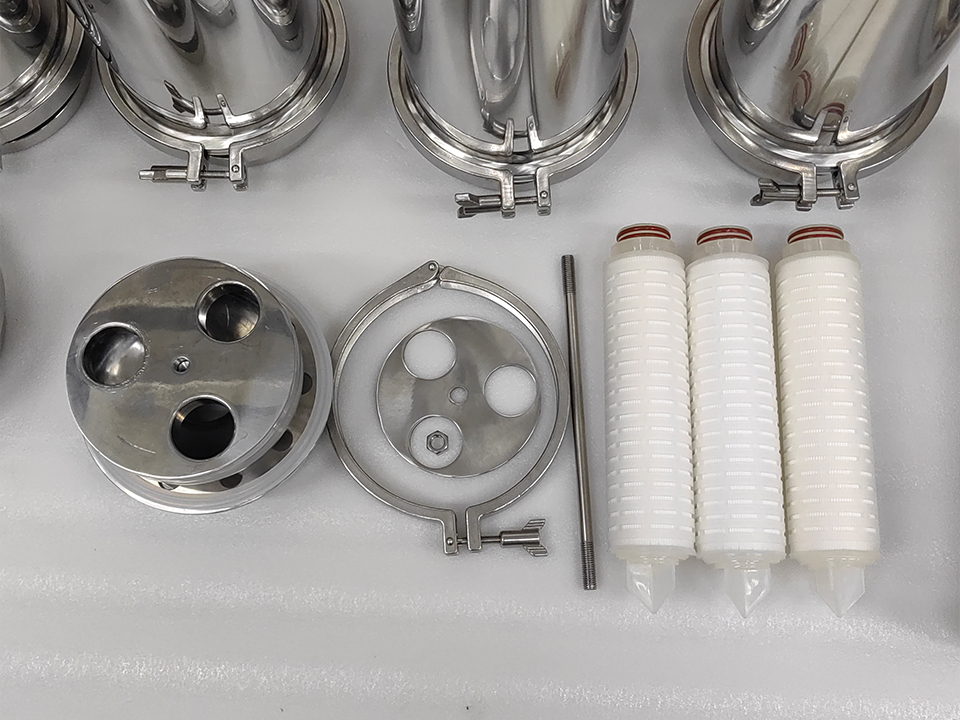

Por qué los problemas con las placas de identificación de las carcasas de los filtros son más graves de lo que admiten los compradores

Una placa de identificación de filtro es la tarjeta de identificación específica de los equipos, en la que figuran los datos que una planta necesita para verificar los límites de esfuerzo, el código de diseño, los materiales, la trazabilidad del fabricante, el número de identificación, las condiciones de funcionamiento y el estado de evaluación durante la puesta en marcha, las auditorías, las paradas y los análisis de incidentes.

Esta es la cruda realidad: los requisitos relativos a las placas de identificación de numerosas herramientas industriales se tratan como meros detalles estéticos. Creo que eso es una negligencia. Una placa de identificación no es una cuestión de imagen de marca. No es una insignia brillante para una foto de revista. Es un elemento legal, técnico y de apoyo al mantenimiento que permanece en el inmueble mucho después de que el agente inmobiliario haya desaparecido.

Las etiquetas sirven como prueba.

Y cuando una instalación inmobiliaria está conectada directamente a sistemas de aire comprimido, suministro de oxígeno, manipulación de disolventes, agua de refrigeración, fluidos de uso alimentario, aplicación de productos químicos o filtrado hidráulico, la diferencia entre una placa de identificación de calidad y una simple etiqueta metálica sin importancia puede suponer la diferencia entre una aprobación rápida y un retraso en el proyecto que merme el margen de beneficio.

Entonces, ¿por qué en tantas órdenes de compra sigue figurando únicamente “placa de características convencional” y nada más?

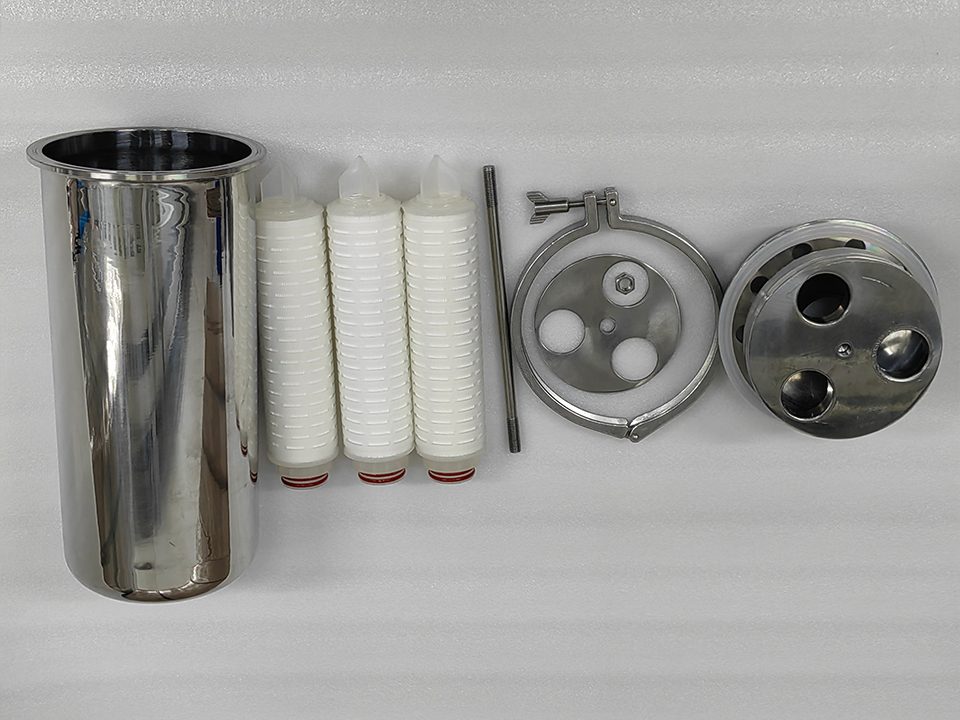

Los datos mínimos que debe incluir la placa de identificación de un recipiente de filtrado de alta calidad

Para tareas industriales, quiero que la placa de características responda a seis preguntas sin que nadie tenga que abrir un PDF.

¿Eso es lo que se ha fabricado? ¿Qué es? ¿Qué niveles de presión y temperatura puede soportar? ¿Qué código o norma se ha utilizado? ¿Qué producto es el que retiene la presión? ¿Cómo podemos rastrear el dispositivo concreto hasta sus registros?

La placa de características de un recipiente de filtrado adecuado suele incluir:

Nombre y dirección del fabricante. Número de etiqueta del equipo. Número de diseño. Número de identificación. Año de fabricación. Tensión de diseño o MAWP. Rango de temperaturas de funcionamiento. Presión de prueba, si procede. Material de la carcasa, como SS304, SS316L, acero al carbono, PE o PVDF Tamaño y tipo de conexión, como NPT, BSP, brida, tri-clamp o conexión roscada Instrucciones de circulación, si el diseño lo requiere Dimensiones del filtro o tipo de cartucho compatible Material de la junta o empaquetadura, como EPDM, FKM, PTFE, silicona o NBR Código de diseño adecuado o especificación del proyecto Marca de homologación, número de serie o referencia de control de calidad País de origen, cuando así lo exija el contrato Notas de precaución para oxígeno, vapor, soluciones corrosivas o de alta temperatura

Esa lista de comprobación no es nada glamurosa. Bien. La seguridad y la protección en el ámbito industrial casi nunca lo son.

Cuando la carcasa permite la purificación en formato pequeño, se sigue aplicando exactamente la misma técnica. Un diseñador de sistemas de abastecimiento que especifique un Filtro de aguja de 0,2 a 5 micras Puede que lo que más les importe sea la puntuación en micras, la compatibilidad con los soportes y el ajuste del puerto; sin embargo, el componente o el conjunto siguen necesitando una identificación trazable si se incorporan a un sistema comercial controlado.

ASME, OSHA, NBIC: el triángulo que nadie quiere revisar hasta que surge un problema

No todas las carcasas de filtro son recipientes a presión según la norma ASME. Esa frase evita que se especifiquen en exceso componentes sencillos de baja presión.

Pero es precisamente al revés donde la situación se complica: algunas carcasas, especialmente los filtros de alta resistencia, los sistemas de filtrado con bolsas, las carcasas de cartuchos, los filtros dúplex, los receptores de aire, los depósitos separadores y los depósitos de soluciones químicas, pueden estar situadas lo suficientemente cerca de la zona de los recipientes a presión como para que la placa de identificación se convierta en motivo de desacuerdo en materia de cumplimiento normativo.

Prefiero documentarlo todo con detalle antes que tener que improvisar después.

Las directrices de seguridad pública de Estados Unidos clasifican los recipientes a presión de más de 15 psig como una categoría de riesgo identificada, y las investigaciones de accidentes muestran repetidamente el mismo patrón: límites de presión poco claros, registros incompletos o deficientes, modificaciones no documentadas, corrosión y lagunas en las evaluaciones. Una instalación de filtrado puede parecer segura cerca de un reactor, pero la presión no tiene en cuenta al equipo de inversión.

En el ámbito comercial, los requisitos de las placas de identificación de la ASME y de los recipientes a presión suelen influir en las expectativas del propietario, aunque la obligación legal concreta dependa del territorio, la solución, las tensiones de diseño, el volumen y la clasificación según la normativa.

Ahí está el problema.

Una planta puede adquirir un “espacio de filtrado”. El inspector puede considerar que se trata de un equipo a presión. El EPC puede identificarlo como un producto mecánico marcado. El equipo de mantenimiento podría tratarlo más adelante como un accesorio intercambiable. ¿Qué interpretación prevalece cuando algo deja de funcionar?

La placa de identificación es el lugar donde estos mundos chocan.

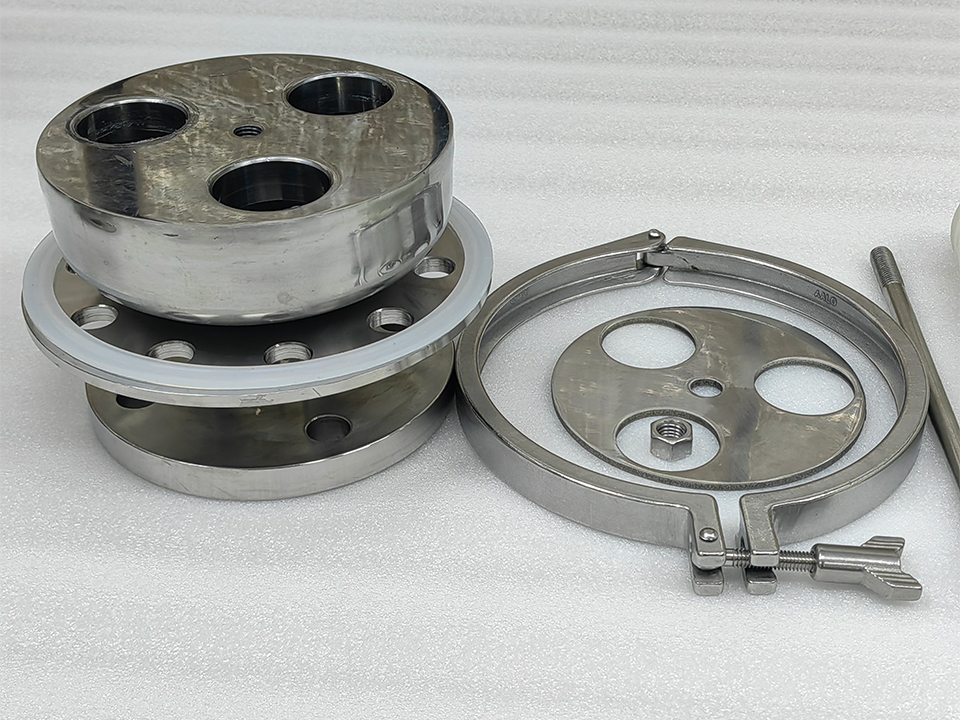

Placas identificativas industriales de acero inoxidable: el producto no es un simple detalle

Utiliza acero inoxidable.

Entiendo que el aluminio ligero es más barato. Sé que las etiquetas adhesivas son mucho más rápidas de colocar. Además, sé lo que ocurre tras tres años de lavados, exposición a los rayos UV, limpieza con productos cáusticos, vapores de disolventes, abrasión y repintado de la zona: la etiqueta se vuelve casi invisible.

En el caso de las carcasas de filtros industriales, las placas identificativas de acero inoxidable suelen ser la opción predeterminada más segura, ya que resisten la corrosión, se mantienen legibles durante mucho más tiempo y soportan el uso indebido que daña las etiquetas impresas. El acero inoxidable 304 puede ser adecuado en entornos interiores limpios. El acero inoxidable 316 o 316L es una mejor opción en entornos con aire marino, cloruros, lavados con soluciones ácidas, plantas químicas, instalaciones en alta mar o en el sector de la higiene alimentaria y de bebidas.

También hay que tener en cuenta los accesorios. Las placas fijadas o soldadas superan a las que se adhieren débilmente en sistemas de alto valor. El grabado láser es mejor que la impresión superficial. El grabado profundo es mejor que la tinta. La mejora de la legibilidad debe ser perceptible para un técnico de servicio que lleve guantes y se encuentre en un lugar con poca luz, no solo para un desarrollador que amplíe una imagen de CAD.

La letra pequeña oculta las infracciones.

Aunque la carcasa se utilice en sistemas de difusión de gas, de burbujeo o de humidificación, la placa de características debe seguir resistiendo las condiciones ambientales a su alrededor. Por eso, instalaciones como una Filtro difusor de polietileno (PE) poroso sinterizado para aplicaciones de difusión de gas y aire deberían evaluarse no solo en cuanto a su eficacia de purificación, sino también en cuanto a su capacidad de reconocimiento, compatibilidad con los medios y marcado de soluciones.

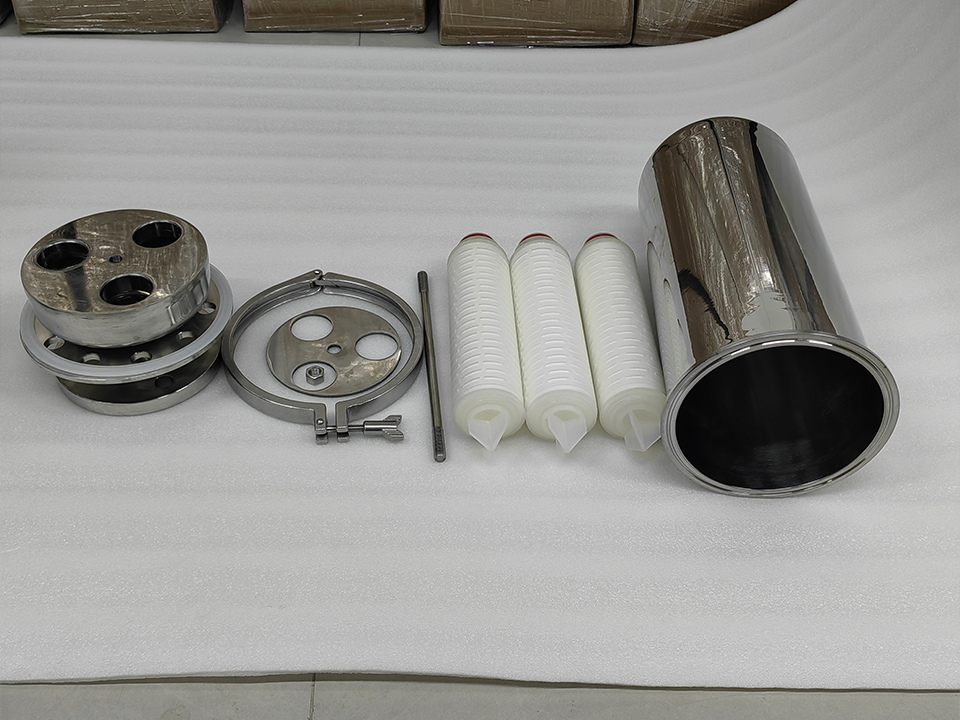

Cómo definir los filtros de las placas identificativas de inmuebles en un pedido

La especificación más horrible es “placa de identificación: sí”.”

Eso no significa nada.

Un pedido mucho mejor es aquel que no deja margen para que el proveedor haga suposiciones. Yo redactaría la solicitud de la siguiente manera:

“Se instalará una placa de identificación de acero inoxidable perfectamente fijada en cada carcasa de filtro. La placa identificativa se fijará mecánicamente o se soldará, quedará legible tras la limpieza y el almacenamiento en exteriores, y contendrá el nombre del proveedor, el diseño, el número de identificación, el número de etiqueta del proyecto, el material, la presión de diseño, el nivel de temperatura nominal, la presión de prueba cuando proceda, la clasificación de la conexión, la fecha de fabricación y el código o la norma del proyecto correspondiente. La información de la placa identificativa se corresponderá con el plano aprobado, el ITP, la ficha técnica y el expediente final de control de calidad”.”

Ese párrafo molestará a los proveedores más débiles. Genial. Que así sea.

En el caso de los componentes OEM o de gran volumen, el formato puede simplificarse, aunque el razonamiento sigue siendo exactamente el mismo. A filtro autosellante de plástico poroso Aunque no requiera una placa de protección resistente, como una carcasa de acero resistente a la presión, sí que se beneficia del marcado trazable, la identificación de materiales y la documentación clara cuando el comprador suministra dispositivos controlados.

Tabla de datos de la placa de características para filtros industriales

Área de la placa de identificación	Lo que debería mostrar	Por qué es importante	Práctica negativa habitual
Fabricante	Nombre legal del proveedor o de la fábrica	Establece la responsabilidad y la trazabilidad	Utilizar únicamente el diseño del logotipo sin una identidad corporativa
Número de serie	Identificador único a nivel de vivienda	Vincula el dispositivo a planos, documentos de inspección y certificados	Repetir exactamente el mismo código de configuración en varias carcasas
Etiqueta de empleo	Etiqueta del propietario o del equipo EPC	Ayuda con la instalación, la puesta en marcha y el mantenimiento	Dejo aquí el número de etiqueta para que la página lo incluya más adelante
MAWP/ Estilo y estrés	Presión nominal en bar, MPa o psi	Evita el funcionamiento más allá de los límites de seguridad	Se proporciona únicamente la “tensión de trabajo” sin base de diseño
Nivel de temperatura de diseño	Nivel mínimo y óptimo de temperatura de estilo	Comprueba el estado del sello, del metal y la viabilidad del medio	Omisión de las restricciones relativas a las bajas temperaturas
Producto	SS316L, SS304, CS, PA, PE, PVDF, etc.	Incluye información sobre el deterioro y la compatibilidad	Afirmar que es de “acero inoxidable” sin garantizar la calidad
El estrés de los exámenes	Válvula de prueba hidrostática o neumática	Verifica los resultados de las pruebas de esfuerzo	Indicar “evaluado: correcto” sin ninguna cifra
Código/Requisito	ASME, PED, pliego de condiciones, requisitos internos	Aclara las bases de diseño	Afirmar que se cumple el “requisito de la ASME” sin sello ni indicación de alcance
Valoración del enlace	Tipo de brida, tipo de cadena, estándar de sujeción	Evita los desajustes en la instalación de tuberías	Se indica únicamente el tamaño nominal
Fecha de fabricación	Mes/año o año	Examen del SIDA y seguimiento del ciclo de vida	Utilizar la fecha de envío en lugar de la fecha de fabricación

La lucha oculta: los medios de comunicación frente a la identidad inmobiliaria

A los compradores les encanta hablar del grado de filtración en micras.

Lo entiendo. Un tamaño de 0,2 micras parece preciso. Uno de 5 micras parece fácil de comparar. PE, PTFE, PVDF, malla de acero inoxidable, bronce sinterizado, membrana plisada, polipropileno fundido por soplado: son términos concretos, fáciles de buscar y que encajan bien en las fichas técnicas.

Pero es precisamente a la hora de identificar la vivienda donde entra en juego el autocontrol.

A Filtro de membrana sinterizada de plástico poroso con conector roscado Puede que resuelva un problema muy específico de purificación de aire, líquidos o herramientas, pero la instalación sigue requiriendo una indicación clara de si está montada directamente en un bastidor industrial, un accesorio de gases médicos, un panel de análisis o una máquina OEM. Sin las etiquetas de identificación adecuadas del equipo, los futuros técnicos no sabrán si están sustituyendo una pieza por otra idéntica o improvisando con lo que tengan a mano.

Y la improvisación no es lo mismo que el mantenimiento. Es jugársela con un portapapeles.

Requisitos relativos a la placa de identificación de las carcasas de filtro para aplicaciones con oxígeno y aire

La solución de oxígeno merece una advertencia específica.

En filtro de aire para concentrador de oxígeno No se trata de la misma clase de peligro que la de un recipiente a presión pesado que cumple la normativa ASME en una refinería, pero los componentes relacionados con el oxígeno siguen requiriendo una identificación rigurosa, ya que la compatibilidad de los productos, el orden, la dirección del flujo y la trazabilidad de los sustitutos pueden resultar más importantes de lo que parece a primera vista.

Aquí es donde las etiquetas de identificación poco precisas pueden resultar peligrosas. Si la carcasa o el conjunto del filtro se utilizan cerca de oxígeno enriquecido, las indicaciones deben evitar la sustitución indiscriminada por juntas, aceites, adhesivos o materiales inadecuados. El FKM, el EPDM, la silicona, el PTFE, el PE y el PA no son intercambiables, aunque se adapten a la misma carcasa.

Aplica la solución en la etiqueta cuando se prevea un uso indebido.

Esa frase debería estar pegada en la pantalla de todos los responsables de compras.

Lo que rechazaría durante la inspección en fábrica

Rechazaría la placa de identificación de una carcasa de filtro por cualquiera de estos motivos:

El número de identificación no coincide con la ficha técnica. Falta la MAWP. Falta la temperatura nominal. La calidad del material no está clara. La placa de identificación está fijada únicamente con adhesivo en una unidad para exteriores o lavable. El marcado está impreso, no grabado, en una zona donde se prevé abrasión. La etiqueta del proyecto está en blanco. La referencia al código es engañosa. El dispositivo de presión es incierto. La placa está instalada en un lugar donde el aislamiento, los soportes o las tuberías la ocultarán con toda seguridad. El proveedor no puede presentar registros de ensayo trazables para el número estampado en la carcasa.

¿Es eso estricto? Sí. ¿Es injusto? No.

La fábrica tuvo semanas o meses para hacer bien la identificación. Si la placa de identificación está mal hecha, supongo que la documentación que hay detrás también lo estará.

La mejor estrategia: diferenciar los mensajes publicitarios y de marketing de los mensajes sobre cumplimiento normativo

Esta es solo una de mis opiniones más firmes: “calidad superior ASME” es una expresión perjudicial.

Suena fantástico. Puede que no signifique nada.

Si la carcasa de un filtro lleva el sello de la ASME, indíquelo con el sello correspondiente, la documentación pertinente, la vía de evaluación autorizada y la información de la placa de características. Si se ha fabricado siguiendo los principios de la ASME, pero no lleva el sello, indíquelo claramente. Si no se trata de un recipiente a presión según el ámbito de aplicación pertinente, indíquelo también.

No confundas los conceptos.

En ella se incluyen referencias a la CE, la PED, la FDA, casos de fábricas con certificación ISO 9001, la directiva RoHS, el reglamento REACH, entornos relacionados con la normativa ATEX y declaraciones sobre el contacto con alimentos. La placa de características no debe prometer lo que los documentos de certificación no puedan avalar.

PREGUNTAS MÁS FRECUENTES

¿Qué datos deben figurar en la placa de características de un recipiente a presión?

La placa de identificación de un recipiente a presión debe indicar el fabricante, el número de serie, el año de fabricación, la presión de trabajo máxima permitida, la temperatura de diseño, el material del recipiente, la tensión de ensayo, el código o norma aplicable, la marca de acreditación cuando sea necesario y la trazabilidad de las inspecciones, de modo que el propietario pueda verificar sin riesgo alguno las restricciones y la documentación pertinentes durante todo el proceso, ya sea de funcionamiento, reparación, reventa o investigación.

En el caso de los filtros para instalaciones inmobiliarias, esto resulta especialmente importante cuando el filtro funciona en condiciones de baja presión o está instalado en sistemas químicos, de aire comprimido, de vapor, hidráulicos, de oxígeno o de servicios peligrosos. La placa de características debe coincidir con la ficha técnica homologada y con los registros de la última inspección.

¿Son los requisitos de las placas de identificación de los filtros para el sector inmobiliario los mismos que los exigidos por la ASME?

Los requisitos de las placas de identificación de las carcasas de filtros no siempre coinciden con los requisitos de las placas de identificación de la ASME, ya que algunas carcasas son simples elementos de baja presión, mientras que otras pueden considerarse recipientes a presión en función de la presión, el volumen, la solución, la jurisdicción y las especificaciones del proyecto.

La respuesta más sensata es la siguiente: si la carcasa está clasificada según su resistencia a la presión, marcada, sometida a comprobaciones o instalada en un sistema crítico para la seguridad, se debe utilizar una placa de características comercial resistente, incluso cuando el marcado ASME no sea obligatorio por ley. La documentación protege al comprador.

¿Cuál es el mejor material para las placas identificativas comerciales de acero inoxidable?

Las placas identificativas comerciales de acero inoxidable suelen fabricarse, por lo general, en acero inoxidable 304 para aplicaciones en interiores controladas, y en acero inoxidable 316 o 316L para entornos químicos, marinos, de lavado a presión, al aire libre, con alta concentración de cloruro, de uso alimentario o en condiciones atmosféricas adversas, en los que las etiquetas de aluminio, plástico, papel o pegamento pueden deteriorarse rápidamente.

Para carcasas de filtro resistentes, prefiero placas de acero inoxidable grabadas o estampadas con accesorios mecánicos. Si en la planta se utilizan métodos de limpieza con productos cáusticos, vapor a alta presión, niebla salina, exposición a los rayos UV o métodos de mantenimiento agresivos, no confíes en la tinta.

¿Cómo debo especificar las placas de identificación de las carcasas de los filtros a un proveedor?

Para especificar las placas identificativas de inmuebles, indique directamente en la orden de compra y en la ficha técnica de los dispositivos aprobados el material de la placa requerido, el método de fijación, el método de rotulación, los campos de datos, las unidades, el diseño de la placa, la referencia del código, el control de modificaciones, la afiliación al documento de evaluación y los requisitos de legibilidad.

No des por sentado que el distribuidor conoce los criterios de tu sitio web. Redacta los requisitos de la placa de características como un elemento de entrega y, a continuación, compruébalos durante el proceso de autorización, la inspección previa al envío y la revisión final de la documentación.

¿Qué ocurre si la etiqueta de identificación de las herramientas no coincide con el expediente de control de calidad?

Si la etiqueta de identificación de las herramientas no coincide con el expediente de control de calidad, el cliente podría perder la trazabilidad entre la carcasa física, los documentos de inspección, el certificado de ensayo de presión, la certificación del producto y el plano autorizado, lo que podría retrasar la puesta en servicio o generar problemas de seguridad y responsabilidad más adelante.

Sin duda, pondría el sistema en espera hasta que el proveedor solucione la discrepancia con los documentos reglamentarios. Nunca, bajo ningún concepto, se debe permitir que los equipos del sitio web “solucionen” manualmente un número de identificación o una clasificación de riesgo, a menos que el procedimiento de calidad lo autorice formalmente.

Consigue la placa de identificación justo antes de que se envíe el filtro

Una placa identificativa de una inmobiliaria es pequeña, pero guarda el recuerdo de ese trabajo.

Indica al instalador qué tareas le quedan por delante. Indica al evaluador si la documentación es válida. Indica al personal de mantenimiento qué elementos se pueden sustituir. Indica al equipo de supervisión si el proveedor ha entendido el trabajo industrial o si simplemente ha suministrado acero roscado.

Por lo tanto, solicita el plano de la placa de identificación con antelación. Es necesario conocer la lógica de los números de serie. Comprueba las zonas sometidas a tensión y las de temperatura. Asegúrate de que la calidad del material sea la adecuada. Verifica el método de fijación. Compara la última placa con la ficha técnica antes de la entrega.

Y si el vendedor te da a entender que la placa de identificación no es más que un detalle, piénsatelo bien.

De hecho, acaban de explicarte cómo se desarrollan.
