Guía sobre cómo comprar carcasas de filtro para sistemas de agua farmacéuticos

Una carcasa de filtro para un sistema de agua farmacéutica parece un simple recipiente de acero inoxidable; sin embargo, esa misma carcasa puede ser una buena opción en un lugar y suponer un riesgo de contaminación en otro. Una carcasa de cartucho que protege una línea de alimentación de ósmosis inversa (RO) se enfrenta a exigencias diferentes a las de una instalada en un circuito de distribución de agua purificada. Un filtro adecuado para una línea de servicio puede resultar inadecuado en cualquier lugar donde el agua deba mantenerse bajo control microbiológico. Esta guía ayuda a los responsables de compras, a los ingenieros de servicios públicos y a los equipos de control de calidad o validación a adaptar el tipo de carcasa, el material, el acabado superficial, las conexiones, la capacidad de drenaje y la documentación a la ubicación concreta dentro del sistema de agua. Además, explica cómo redactar una solicitud de presupuesto (RFQ) que permita obtener ofertas comparables, y distingue entre lo que realmente dicen los documentos de orientación y el lenguaje comercial de los proveedores.

¿En qué parte del sistema de agua se encuentra la carcasa del filtro?

Es la ubicación de la carcasa, y no la palabra “sanitario” que figure en una ficha técnica, lo que determina las especificaciones. Los sistemas de agua para uso farmacéutico cuentan con una sección de pretratamiento protectora y una sección higiénica, y ambas deben cumplir con normas de construcción diferentes. El Directrices de la OMS sobre el agua para uso farmacéutico (TRS 1033, anexo 3) señala que las normas de construcción para los sistemas de agua purificada y de agua a granel para inyección suelen ajustarse a las normas de agua potable hasta la etapa del proceso correspondiente, como la ósmosis inversa (RO). Las directrices de construcción higiénica más estrictas se aplican a las etapas posteriores a ese punto.

El propósito es tan importante como el cargo. El Guía de la FDA sobre las inspecciones de los sistemas de agua de alta pureza establece que, si se utilizan filtros en un sistema de agua, debe indicarse la finalidad de cada uno de ellos —como la eliminación de partículas o la reducción microbiana— y debe existir un procedimiento operativo estándar (SOP) que establezca la frecuencia de sustitución basándose en datos de validación. Un comprador que no pueda indicar la finalidad del filtro no podrá especificar la carcasa.

Ubicación del sistema	Finalidad habitual de la filtración	Prioridades en materia de vivienda	Error habitual en las especificaciones
Agua de alimentación y pretratamiento (antes de la ósmosis inversa u otras etapas de tratamiento)	Protege las bombas, las membranas, los intercambiadores de calor y los medios situados aguas abajo frente a las partículas	Resistencia a la corrosión, presión nominal, fácil sustitución del elemento o de la cesta, precio razonable	Pagar por el electropulido y el acabado tipo BPE cuando no aportan ninguna ventaja en cuanto al control
Circuito de almacenamiento y distribución de agua purificada o WFI	Control de partículas o, cuando esté justificado y validado, reducción microbiana	Diseño totalmente higiénico: geometría que permite el drenaje, conexiones sanitarias, acabado definido, materiales trazables	Elegir una carcasa con orificios roscados o cavidades no drenables por el simple hecho de que sea “de acero inoxidable”
Filtración en el punto de uso	Control final de partículas o de la carga microbiana, tal y como se define en el proceso	Carcasa sanitaria compacta, acceso a la ventilación y al desagüe, procedimiento de sustitución validado	Instalación de un filtro que oculta la contaminación en la parte anterior del sistema sin un propósito específico
Ventilación del depósito	Barrera que retiene las bacterias en la salida de ventilación del depósito de almacenamiento	Elemento hidrofóbico, acceso para la prueba de integridad, protección contra el bloqueo por condensación	Tratar una carcasa de salida de gases como si fuera una carcasa para líquidos
Trasvase, lavado o puesta en servicio de equipos portátiles	Filtración temporal entre depósitos, módulos o circuitos	Movilidad, conexiones rápidas, facilidad de limpieza entre usos	Utilización de un carro de uso general en un circuito validado sin un procedimiento de limpieza

¿Qué características debe tener una carcasa de filtro para ser apta para el tratamiento de agua con fines farmacéuticos?

Hay cuatro características de diseño que determinan si una carcasa debe incluirse en la sección de higiene: el material en contacto con el fluido, el acabado de la superficie, las conexiones y la capacidad de drenaje. Cada una de ellas puede especificarse y verificarse.

Material y pasivación

Las directrices de la OMS indican que los materiales de construcción deben ser libres de lixiviación, no adsorbentes, no absorbentes y resistentes a la corrosión, y que, por lo general, se recomienda el acero inoxidable 316L. El material también debe ser adecuado para el método de desinfección previsto. Para las superficies en contacto con agua purificada y agua para inyección (WFI), especifique el acero inoxidable 316L para todas las piezas en contacto con el líquido y solicite los informes de ensayo del material por lote de fusión.

El SS304 es una opción viable y más económica en algunas aplicaciones de pretratamiento protector en las que el agua es apta para el consumo. Comprueba el contenido en cloruro y la presencia de cualquier producto químico desinfectante antes de aceptarlo. El texto de la OMS también aconseja considerar la pasivación del acero inoxidable no electropulido tras su instalación y tras modificaciones significativas, siguiendo un procedimiento documentado. Si una carcasa solo se ha pulido mecánicamente, pregunta quién realiza la pasivación y cómo se documenta.

Acabado superficial

“Pulido a espejo” no es una especificación cuantificable. Un requisito de acabado aplicable establece un valor Ra máximo, el proceso (pulido mecánico o pulido mecánico más electropulido) y las superficies afectadas. Designaciones de acabado superficial según la norma ASME BPE, tal y como resume un especialista en acabados, van desde SF1 (pulido mecánico, Ra máximo de 20 µin o 0,51 µm) hasta SF4 (pulido mecánico y electropulido, Ra máximo de 15 µin o 0,38 µm). Dicha fuente aconseja contrastar los valores con la edición a la que hace referencia su especificación. La OMS recomienda, por su parte, válvulas de muestreo con una rugosidad superficial de 1,0 µm Ra o inferior para los sistemas PW y WFI.

Los acabados suponen un coste adicional. Reserva los acabados electropulidos y calibrados para las carcasas de la sección higiénica y evita pagarlos en los filtros de pretratamiento.

Conexiones y cierres

Las directrices de la OMS establecen que las uniones en los sistemas de agua purificada y de agua para inyección (WFI) deben utilizar conexiones sanitarias —por ejemplo, uniones higiénicas con abrazaderas— y que no deben permitirse las uniones roscadas. Esa única frase descarta muchos carcasas industriales para el circuito de distribución, por muy bien pulidas que estén. Las conexiones con bridas son habituales en las líneas de pretratamiento y de servicios, donde se adaptan a caudales más elevados y a tuberías de mayor diámetro.

En cuanto al cierre, comprueba cómo se sella la tapa. Comprueba si la junta se asienta en una ranura mecanizada, si la zona de la tapa presenta hendiduras en las que pueda acumularse líquido y qué elastómero se utiliza. El material de la junta debe seleccionarse en función del agente desinfectante y la temperatura, y no solo de la presión.

Capacidad de drenaje y tramos sin flujo

Las directrices de la OMS recomiendan un diseño higiénico, válvulas de diafragma sin tramos muertos siempre que sea posible, la reducción al mínimo de los tramos muertos en el resto del sistema y una instalación de tuberías que permita un drenaje completo, con una pendiente recomendada de no menos de 1/100. La guía de la FDA añade una advertencia dirigida directamente a las carcasas: en un ejemplo relacionado con el agua purificada, se observó que la carcasa del filtro puede constituir un entorno propicio para la contaminación microbiológica.

Cuando revises el esquema de la carcasa, sigue el recorrido del agua. Busca un desagüe en el punto más bajo, una ventilación en el punto más alto, una salida que no deje agua estancada y orificios de medición que no formen bolsas laterales. Pregunta qué queda en la carcasa cuando se vacía para cambiar un elemento.

¿Qué tipo de vivienda se adapta mejor a cada trabajo?

La tabla compara los formatos habituales de carcasas de acero inoxidable. La columna “Configuración indicada” refleja lo que se indica en las páginas de productos de esta gama. Dichas páginas no mencionan el cumplimiento de las normas GMP farmacéuticas, ASME BPE ni otras similares, por lo que la columna de la derecha debe considerarse como una lista de preguntas que deben plantearse a cualquier proveedor, incluido este.

Tipo de vivienda	Puesto más adecuado	Configuración indicada (páginas de productos de los proveedores)	Qué hay que comprobar en el servicio de agua
Cartucho sanitario de una sola vuelta	Filtración en el punto de uso o de bajo caudal	Diseño vertical de una sola pieza, cierre con abrazadera, manómetro y orificio de ventilación, superficie pulida, conexiones sanitarias con abrazaderas	Calidad del material, valor Ra y proceso, disposición de los orificios de drenaje
Cartucho sanitario de varias vueltas	Filtración por cartucho de alto caudal	3-12 cartuchos, longitudes de 10-40″, DOE, 222/SOE o 226/SOE, Tri-Clamp de 1,5-3″, acero inoxidable 304/316L, acabado espejo o electropulido	Diseño de desagüe y ventilación, compatibilidad de las juntas del cartucho, valores reales con tu cartucho
Filtro en Y sanitario	Protección preliminar de bombas y válvulas	Conexiones sanitarias de 1–4″, 50–300 µm, cesta extraíble, acero inoxidable 304/316L	Solo para partículas; rutina de limpieza de la cesta
Carcasa de cesta dúplex sanitaria	Servicio ininterrumpido durante la limpieza de la cesta	Dos cámaras, válvulas de aislamiento manuales, 100-1.000 µm, Tri-Clamp, máx. 6 bar y 100 °C	Estancamiento en la cámara de espera y espacio muerto de la válvula
Filtros de cesta (con brida o NPT/BSP)	Protección de las instalaciones de servicios públicos y del pretratamiento	40–3.000 µm, con brida o roscadas, hasta 10 bar	Adecuado para tuberías de servicio, no para el circuito higiénico
Cartucho individual roscado	Vehículo utilitario compacto o para tareas de pretratamiento	Racores con rosca hembra, abrazadera de liberación rápida, cartucho de malla	Las conexiones roscadas entran en conflicto con la postura de la OMS sobre las uniones higiénicas en bucle
Carcasa de la bolsa con entrada lateral	Prefiltración de alto contenido en sólidos	Una bolsa compatible, tamaños estándar #1 o #2, 1–200 µm, con conexiones con brida, roscadas o sanitarias	Sellado de bolsas y derivación; desprendimiento de partículas del medio filtrante
Carro de filtración móvil	Trasvase, lavado o puesta en servicio de equipos portátiles	Carcasas, bomba, válvulas y manómetros montados en un bastidor con ruedas, 0,2-100 µm, 5-50 GPM, máx. 6 bar y 80 °C	Limpieza entre usos; límite de 80 °C frente a tu temperatura de desinfección

Carcasas de cartuchos

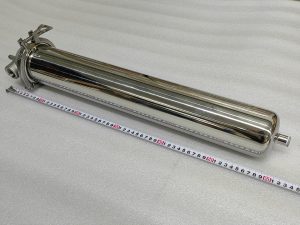

Para aplicaciones en puntos de consumo o de caudal reducido, el carcasa de cartucho sanitario de una sola vuelta es el formato compacto, con cierre de banda de sujeción, un manómetro superior y un orificio de ventilación. Cuando el caudal aumenta, un caja sanitaria para cartuchos múltiples lo distribuye entre 3 y 12 elementos. Los valores nominales indicados de 10 barras y 150 °C dependen del cartucho y del material de sellado seleccionados, por lo que el valor nominal de la carcasa es un límite máximo, no un límite de funcionamiento. Confirma el tipo de tapa (DOE, 222 o 226) antes de pedir los elementos.

Por el contrario, un carcasa de filtro de un solo cartucho de acero inoxidable Con entrada y salida roscadas hembra, es una opción práctica para aplicaciones de servicio general o de pretratamiento. La postura de la OMS respecto a las uniones roscadas hace que no sea adecuada para un circuito de agua purificada validado.

En carcasa de cartucho sinterizado con brida Se describe para aplicaciones industriales con gas, vapor y líquidos, con una tapa atornillada. Sus conexiones embridadas están pensadas para redes de servicios públicos, más que para la distribución de agua potable.

Coladores

Los filtros protegen los equipos; no controlan la carga microbiana. A filtro en Y sanitario de acero inoxidable con una cesta extraíble y conexiones Tri-Clamp, es ideal para proteger bombas, válvulas y contadores. En el caso de las tuberías que no se pueden parar para limpiar la cesta, el carcasa de filtro dúplex sanitaria permite aislar una cámara mientras la otra sigue en funcionamiento.

El formato dúplex presenta un inconveniente en materia de higiene que los compradores suelen pasar por alto: la cámara inactiva puede acumular agua estancada, a menos que el diseño y el procedimiento prevean su drenaje o purga. Pregunta al proveedor cómo se drena la parte inactiva y qué espacio muerto crean las válvulas de aislamiento.

En el caso de las líneas de servicios públicos y de pretratamiento, el colador de acero inoxidable con tapa para el perno de ojo giratorio y el de mayor diámetro filtro de cesta industrial Ambos modelos cuentan con conexiones con brida (el primero también con roscas NPT o BSP) y una capacidad de filtración de hasta 40-50 µm. Son adecuados para la prefiltración y la protección de los equipos, más que para el pulido fino.

Carcasas para bolsas y carros móviles

Cuando el agua de pretratamiento presenta una elevada carga de sólidos, un carcasa de filtro de bolsa de acero inoxidable con entrada lateral puede retener la mayor parte de las partículas antes de que lleguen a los cartuchos, lo que prolonga la vida útil de estos. Para la puesta en marcha, el lavado o el trasvase entre depósitos, un carro móvil de filtración de acero inoxidable Incorpora carcasas y una bomba. Su límite indicado de 80 °C coincide con el límite superior del intervalo de 65-80 °C que la guía de la FDA asocia a los sistemas de desinfección en caliente, por lo que no deja margen para un ciclo de desinfección con agua caliente a esa temperatura.

¿Es siempre más seguro utilizar un filtro más fino en un circuito de agua purificada?

No. Añadir un filtro de 0,2 µm a una línea de agua purificada no es una opción predeterminada segura y puede ocultar problemas. En su análisis sobre los sistemas de agua purificada, la guía de la FDA señala que los filtros de 0,2 micras en el punto de uso pueden enmascarar el nivel de contaminación microbiológica de un sistema. Asimismo, señala que un filtro reducirá la contaminación microbiológica, pero no necesariamente la contaminación por endotoxinas, y que, a menos que se tomen muestras de agua antes del filtro final, los análisis microbiológicos tienen poco sentido.

Por lo tanto, un grado de filtración más fino no se traduce directamente en una mejor calidad del agua. Supone añadir una carcasa, una superficie en contacto con el fluido, una rutina de sustitución y una cuestión relacionada con el muestreo. Cuando se justifique el uso de un filtro de carga biológica, este debe tener un propósito definido, una frecuencia de sustitución validada y un plan de muestreo que refleje lo que ocurre aguas arriba. La guía de la FDA también menciona el golpe de ariete: si una válvula situada aguas abajo se cierra demasiado rápido, la inversión de la presión puede provocar que el filtro se “hinche”, por lo que el funcionamiento de las válvulas debe tenerse en cuenta en la revisión del diseño.

¿Cómo se evalúa el tamaño y la calidad de una vivienda?

El cálculo del tamaño se basa en el caudal, pero la caída de presión, la temperatura y el método de desinfección completan el panorama.

• Caudal y número de elementos. El caudal máximo por cartucho depende del tipo de elemento, del grado de filtración en micras y de la presión diferencial admisible en condiciones de limpieza. Pregunta al proveedor cuál es la base de la caída de presión en la que se basa cualquier dato de caudal, y si se parte de tu cartucho o de un elemento de referencia.
• Presión y temperatura. Las especificaciones de la carcasa y las de los componentes difieren. No se puede dar por sentado que los valores indicados de 10 bar y 150 °C para una carcasa sigan siendo válidos una vez instalados un cartucho de polímero y una junta de elastómero. Especifique la presión y la temperatura máximas alcanzadas durante el funcionamiento, en condiciones de sobrecarga y durante la desinfección.
• Método de desinfección. La desinfección con agua caliente y con productos químicos somete a las juntas y los cartuchos a diferentes tipos de esfuerzo. Indica al proveedor la temperatura, la concentración y el tiempo de contacto que tienes previsto utilizar.
• Acceso para la sustitución. Las directrices de la OMS establecen una frecuencia de mantenimiento concreta para los elementos del sistema, como los filtros; por lo tanto, comprueba que haya espacio suficiente para retirar los elementos y que las patas y el bastidor se adapten a la disposición de tu plataforma.

¿Qué documentos debe solicitar un comprador de agua para uso farmacéutico?

La documentación forma parte del producto. Solicita estos elementos en el presupuesto y toma nota de cuáles exige tu sistema de calidad:

• Informes de ensayos de materiales con trazabilidad del lote de forja para piezas de acero inoxidable en contacto con el fluido.
• Informe sobre la rugosidad superficial en el que se indican los valores Ra medidos, el proceso utilizado y las superficies medidas.
• Registros de pasivación o electropulido, en los que se especifique el acabado.
• Plano de disposición general en el que se muestran los orificios de drenaje, ventilación y nivelación, así como la orientación y las normas de conexión.
• Declaraciones sobre los materiales de las juntas y las juntas tóricas, incluida cualquier documentación de conformidad que requiera su sistema de calidad.
• Registros de pruebas de presión e inspección de soldaduras, además de la confirmación de la compatibilidad de los cartuchos con el formato de su elemento.
• Método de limpieza y embalaje de los puertos sanitarios antes de su envío.

Si en la ficha de un producto o en un presupuesto no se menciona ningún certificado ni valor medido, no des por sentado que existe. Solicítalo por escrito antes de realizar el pedido.

¿Qué se debe incluir en una solicitud de presupuesto para carcasas de filtros de agua para uso farmacéutico?

Una solicitud de presupuesto completa evita que se produzca una discrepancia en la que un proveedor ofrezca un presupuesto para una carcasa industrial y otro para una higiénica, lo que hace que los precios sean incomparables.

Campo «Solicitud de presupuesto»	Por qué es importante
Calidad del agua y ubicación del sistema (pretratamiento, circuito de agua purificada, WFI, punto de uso)	Determina si es necesario un diseño higiénico
Finalidad de la filtración (partículas, carga microbiana, protección de los equipos)	Establece el grado de filtración en micras y el tipo de elemento
Caudal, presión y temperatura de diseño y de funcionamiento	Determina las dimensiones de la carcasa, el grosor de las paredes y las juntas
Método, temperatura y frecuencia de desinfección	Determina la compatibilidad entre la junta y el elemento
Calidad del material en contacto con el fluido (316L o SS304) y requisitos de pasivación	Influye en la resistencia a la corrosión y en el coste
Acabado superficial: Ra máximo, proceso y superficies tratadas	Sustituye “pulido a espejo” por un requisito verificable
Tipo y tamaño de conexión (Tri-Clamp, brida, roscada)	Debe ajustarse a la norma sobre tuberías y al método de validación
Formato, longitud y cantidad de los cartuchos (DOE, 222, 226)	Evita que las juntas no encajen correctamente
Orificios de drenaje, ventilación, medición y toma de muestras	Controla la capacidad de drenaje y la operatividad
Documentos necesarios (MTR, informe de superficie, planos)	Se asegura de que el presupuesto incluya la documentación necesaria
Cantidad, plazo de entrega y embalaje	Influye en el precio, el plazo de entrega y la protección portuaria

A modo de ejemplo hipotético, imaginemos a un comprador que encarga una carcasa pulida de un solo cartucho con conexiones roscadas para un nuevo circuito de agua purificada porque es la oferta más barata. Durante la revisión del diseño, el equipo de validación señala las conexiones roscadas y la falta de un desagüe en el punto más bajo. Se sustituye la carcasa y el proyecto se retrasa varias semanas. Una solicitud de presupuesto de una sola página en la que se indicaran la ubicación del sistema y la norma de conexión habría descartado esa opción antes de la presentación del presupuesto.

¿Qué debes comprobar antes de elegir un proveedor?

Antes de realizar un pedido, confirma estos puntos con cada uno de los proveedores preseleccionados:

1. A qué punto del sistema de agua está destinada cada vivienda citada.
2. La especificación exacta del tipo de material en contacto con el líquido y de su acabado, junto con el método de medición.
3. Norma de conexión y diseño del cierre, incluido el material de la junta.
4. Cómo se drena y se ventila la carcasa, y qué queda tras el drenaje.
5. Comprueba si los valores de presión y temperatura indicados son aplicables a tu cartucho y a tus juntas.
6. ¿Qué documentos están incluidos y cuáles tienen un coste adicional?.
7. Si se dispone de planos o de asesoramiento técnico antes de la compra.

Envía la tabla de solicitud de presupuesto (RFQ) cumplimentada con tus requisitos de caudal, temperatura, conexiones y acabado a través del formulario de presupuesto del proveedor, y compara las ofertas línea por línea. Cualquier respuesta que se base en afirmaciones generales, en lugar de en un plano, un valor o un documento, debe considerarse no confirmada.

Preguntas frecuentes

¿Qué material deben utilizar las carcasas de los filtros de los sistemas de agua para uso farmacéutico?

Para las superficies en contacto con agua purificada y agua para inyección (WFI), las directrices de la OMS recomiendan generalmente el acero inoxidable 316L. El acero inoxidable 304 puede ser aceptable en el pretratamiento de agua potable, pero comprueba los cloruros y los productos químicos desinfectantes. En cualquier caso, solicita los informes de ensayo de los materiales para las piezas en contacto con el líquido.

¿Puedo utilizar una carcasa de filtro roscada en un circuito de agua purificada?

Las directrices de la OMS indican que no deben permitirse las uniones roscadas en los sistemas de agua purificada y de agua para inyección (WFI), y recomiendan conexiones sanitarias, como las abrazaderas higiénicas. Es preferible reservar las uniones roscadas para las líneas de servicios o de pretratamiento, siempre que se respete el enfoque de validación propio de cada caso.

¿Es necesario el electropulido en todas las carcasas de los filtros de agua para uso farmacéutico?

No. El electropulido es habitual en las superficies en contacto con el producto en las secciones higiénicas, pero es posible que las carcasas de pretratamiento protector no lo necesiten. Especifique un valor Ra máximo y un proceso de acabado en función de la ubicación del sistema y, a continuación, solicite un informe de medición.

¿Cuál es la diferencia entre un colador y una carcasa de filtro de cartucho?

Un filtro utiliza una cesta perforada o de malla reutilizable para eliminar las partículas gruesas y proteger los equipos. Una carcasa de cartucho alberga elementos sustituibles para una filtración más fina. Por lo general, los filtros no permiten controlar la carga biológica.

¿Es necesario que los sistemas de agua para uso farmacéutico cuenten con un filtro de 0,2 µm?

No necesariamente. La guía de la FDA indica que los filtros deben tener una finalidad específica y una frecuencia de sustitución validada, y que los filtros de 0,2 micras pueden ocultar la contaminación microbiana en las fases previas del proceso. Tómese una decisión basándose en su proceso, la evaluación de riesgos y el plan de muestreo.

¿Qué rango de temperatura debe soportar una carcasa?

Especifica la temperatura máxima durante el funcionamiento y la desinfección y, a continuación, comprueba que dicha temperatura sea compatible con tu cartucho y tus juntas. La guía de la FDA describe los sistemas que alcanzan temperaturas de entre 65 y 80 °C como autosanitizantes, por lo que un límite de 80 °C no deja ningún margen.
