Cómo determinar el tamaño de los alojamientos de cartuchos para sistemas de agua de alto caudal
No se debe a que los fabricantes actúen de forma poco ética, sino a que las especificaciones publicadas suelen describir un problema de ensayo en condiciones ideales, con baja viscosidad, mientras que los sistemas reales presentan picos de sedimentos, biopelícula, hierro, variaciones de temperatura, pérdidas en las válvulas y una curva de bombeo que nadie se ha molestado en validar.
¿Por qué dimensionar un inmueble en función de una circunstancia que nunca volverá a darse?
Rechazo cualquier tipo de hoja de cálculo para el dimensionamiento de carcasas de filtros de cartucho que empiece y termine con galones por minuto. La circulación es solo la cifra inicial. El diseño real debe soportar cartuchos sucios, unas necesidades óptimas, una tensión mínima en el suministro, la acumulación de sólidos en suspensión, la exposición directa a productos químicos, las restricciones de mantenimiento y al inevitable operario que pospone el cambio hasta que la alarma de presión diferencial lleva parpadeando dos turnos.
El alcance del problema no es insignificante. La Agencia de Protección Ambiental de Estados Unidos (EPA) calcula que las redes de agua potable requieren $625 mil millones en el marco de una inversión financiera a 20 años, compuesta por $107 mil millones para equipos terapéuticos. Una opción de purificación deficiente es un pequeño detalle dentro de esa cifra; sin embargo, provoca una costosa reacción en cadena: mayor altura de bombeo, vida útil del cartucho mucho más corta, paradas no deseadas y daños en la capa de membrana aguas abajo.
El cálculo del tamaño de los filtros de cartucho en el sector inmobiliario comienza por el punto de obligación
La pregunta inicial no es: “¿Qué tamaño tiene la tubería?”.”
Es: ¿Qué caudal debe proporcionar el filtro en las peores condiciones de funcionamiento?
Define un mínimo de 3 puntos de servicio:
Flujo normal: El precio que se aplica durante la producción normal.
Circulación máxima: La demanda sincronizada óptima a la que debe dar respuesta el sistema.
Caudal de reducción: El precio continuo más asequible, especialmente en aquellos casos en los que puedan producirse una circulación desigual, retención de aire o inestabilidad en el control.
Utiliza datos de circulación medidos siempre que sea posible. La capacidad indicada en la placa de características de la bomba no corresponde al caudal medido. Tampoco lo hace la capacidad nominal de una unidad de tratamiento situada aguas arriba.
Un proyecto de 2023 del Departamento de Energía de EE. UU. en las instalaciones de Paducah pone de manifiesto el peligro de desarrollar proyectos basándose en una capacidad obsoleta. En realidad, la planta de tratamiento de agua se había configurado inicialmente para aproximadamente 30 millones de galones al día, aunque la demanda real había llegado a alcanzar unos 1 millón de galones al día. La instalación de una bomba adaptada a la carga existente redujo la energía de bombeo en aproximadamente 63% y redujo el consumo de agua en aproximadamente 1 millón de galones al día.
Esta lección se aplica directamente a una carcasa de filtro de agua de alto caudal: un equipo de dimensiones excesivas no es automáticamente más seguro. Puede aumentar los gastos de financiación, las necesidades de espacio, la cantidad retenida, la carga de limpieza y el suministro de recambios sin mejorar la purificación.
La expresión que recomiendo para el flujo de diseño es:
Qdiseño = Qmáx × SF
Dónde:
Qdesign = diseño de la circulación en viviendas
Qpico = caudal de funcionamiento a altura verificada
SF = margen de ingeniería especificado
Un margen inicial de De las 13:15 a las 13:30 A menudo resulta justificable en el caso de un servicio de agua con demanda variable, aunque no es un requisito universal. La descarga programada, la recuperación tras el retrolavado, la turbidez estacional, la deriva de las torres de refrigeración y la producción industrial recurrente pueden justificar un margen variable.
Recopila estos datos antes de realizar el cálculo
La precisión del cálculo del caudal de circulación de una carcasa de filtro depende totalmente de los datos introducidos. Como mínimo, debes recopilar:
Entrada de estilo
¿Qué se debería grabar en cinta?
Por qué influye en el tamaño de la vivienda
Circulación
Circulación típica, máxima, mínima y futura en gpm o m³/h
Establece la ubicación total requerida para el filtrado
Agua de alta calidad
TSS, turbidez, distribución de fragmentos, hierro, toneladas de materia orgánica
Determina el precio de recarga y la vida útil del cartucho
Micron necesita
Potencia nominal o absoluta; rendimiento requerido
Los medios de filtración más finos o de mayor porosidad pueden presentar una mayor pérdida de presión en condiciones de limpieza.
Temperatura
Mínima, normal y máxima (°C)
Cambios en el grosor, la elección del sellado y las restricciones del producto
Química
pH, cloro, oxidantes, sales, disolventes y agentes limpiadores
Comprueba la compatibilidad de los componentes inmobiliarios, los cartuchos y las juntas tóricas
Estrés
Presión máxima de entrada, perfil de la bomba y esfuerzo de sacudida
Determina la capacidad nominal del recipiente y la presión diferencial admisible
Demanda en las fases posteriores de la cadena de suministro
Tensión mínima en el RO, las herramientas del procedimiento o el colector de circulación
Especifica la cantidad máxima de carga que puede soportar el filtro
Objetivo operativo
Tiempo de preparación de la solución o cantidad de filtrado entre ajustes
Convierte el dimensionamiento hidráulico en dimensionamiento económico
Límites de mantenimiento
Aumentar la altura, la superficie de suelo, el peso del cartucho y el tiempo de aislamiento
Determina la disposición vertical o recta
Códigos
Requisitos de ASME, PED, sanitarios o regionales para recipientes a presión
Puede limitar el diseño de los edificios y los cierres

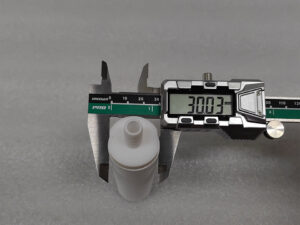

No aceptes “5 micras” como especificación completa. Un cartucho de profundidad de 5 μm fabricado mediante el proceso «melt-blown» y un componente plisado de 5 μm no son combinaciones hidráulicas ni de separación.
Y no hay que confundir la eliminación de residuos con el tratamiento de contaminantes disueltos. Los científicos de la EPA evaluaron las predicciones de adsorción para valores superiores a 400 compuestos PFAS en 2023 y calculó que De 76% a 87% Podría resolverse de forma rentable con carbón activado granular activado; otras sustancias requerían un análisis más detallado. Un cartucho de partículas situado aguas arriba podría proteger ese sistema de carbón, pero no sustituye al proceso de adsorción.
Cómo calcular el tamaño adecuado de un filtro de cartucho: consejos de Cartridge Matter
El cálculo básico del número de cartuchos parece sencillo:
N = MÁXIMO [(Qdiseño ÷ Qelemento, reducida)] Donde:
N = cantidad necesaria de cartuchos
Qdesign = caudal máximo compuesto por el margen seleccionado
Qelement, valor reducido = caudal real por cartucho en condiciones de funcionamiento
La trampa se esconde en las palabras subestimado.
No dividas la circulación del sistema por la cifra de circulación más alta que figure en un folleto comercial. Empieza por la curva de caudal frente a la caída de presión del proveedor y, a continuación, realiza los ajustes necesarios para:
Temperatura y viscosidad del agua
Calidad Micron
Edificio de medios de comunicación
Enfoque en los sólidos
Vida útil deseada del cartucho
Objetivo de caída de presión en condiciones de limpieza
Prácticas que pueden provocar incrustaciones
Presión diferencial máxima permitida en el terminal
Supongamos que un procedimiento necesita 900 gpm, y el margen de diseño acordado es de 20%:
Qdiseño = 900 × 1,20 = 1.080 gpm
Supongamos que el componente de 40 pulgadas seleccionado puede bombear 300 gpm en condiciones de ensayo adecuadas; sin embargo, el grupo de trabajo limita su capacidad de diseño a 240 gpm tras evaluar la pérdida de presión, las irregularidades en el suministro y los objetivos de vida útil de los cartuchos:
N = CEILING(1.080 ÷ 240)
N = CEILING(4,5) = 5 cartuchos
Ese es el recuento inicial. Todavía no se trata de una vivienda autorizada.
El recipiente de cinco vueltas también debe superar la comprobación del tamaño de las conexiones, la comprobación de la pérdida de presión de la carcasa, la comprobación de conformidad con la normativa, el certificado de espacio libre para el mantenimiento y el cálculo de la resistencia en condiciones de suciedad.
El caudal máximo indicado por el fabricante es un límite máximo, no un objetivo de diseño
Ten en cuenta los datos publicados sobre una gama comercial de productos inmobiliarios de acero inoxidable 316/316L de alto caudal:
Configuración de la instancia inmobiliaria
Caudal máximo de descarga
Conexión de entrada/salida
Cartucho individual de 10 pulgadas
85 gpm / 320 L/min
2 pulgadas / DN50
Cartucho individual de 40 pulgadas
350 gpm / 1.325 L/min
4 pulgadas / DN100
Cartucho individual de 60 pulgadas
500 gpm / 1.893 L/min
4 pulgadas / DN100
5 cartuchos de 40 pulgadas
1.550 gpm / 5.867 L/min
8 pulgadas / DN200
5 cartuchos de 60 pulgadas
2.450 gpm / 9.274 L/min
10 pulgadas / DN250
7 cartuchos de 60 pulgadas
3.500 gpm / 13.249 L/min
12 pulgadas / DN300
Se trata de valores máximos específicos para cada producto, no de límites universales aplicables a todos los cartuchos, calidades de agua o objetivos en movimiento. Esa misma serie de datos incluye valores que van de uno a siete aspectos, con una presión máxima de servicio admisible de 150 psi a 250 °F, y varias modificaciones en el código.
Fíjate en lo que muestra la tabla: el material del cartucho por sí solo no determina el rendimiento. La longitud del cartucho, la geometría del conducto, el recorrido interno de la circulación, el diámetro de la boquilla y las características del elemento son factores importantes.
Por eso desconfío de las afirmaciones categóricas que garantizan “500 gpm por cartucho” sin una curva de caída de presión ni una base de pruebas. Esa cifra podría alcanzarse físicamente con agua limpia. También podría provocar un sobrecalentamiento de la bomba o dar lugar a un periodo de servicio inaceptable.
Elabora un plan de gastos para la caída de presión antes de seleccionar el recipiente
La caída de presión a lo largo de los filtros de cartucho no es un dato de mantenimiento. Forma parte del diseño hidráulico inicial.
A continuación, calcula la tensión disponible para la etapa de purificación:
ΔP del filtro, igual a = P de la bomba − P mínima, aguas abajo − diversas pérdidas del sistema
Realiza esta estimación basándote en la tirada habitual, no en la tirada típica.
Por ejemplo:
Presión de descarga de la bomba a 1.080 gpm: 70 psi
Tensión mínima necesaria en la dirección de la corriente: 40 psi
Tuberías y accesorios: 7 psi
Asignación de cortes de suministro: 3 psi
Pérdida por desprendimiento de la estructura exterior: 1 psi
La presión residual disponible para los cartuchos es:
70 − 40 − 7 − 3 − 1 = 19 psi
Una estrategia operativa razonable podría, por tanto, consistir en:
Tensión diferencial ordenada del cartucho cerca de de 2 a 3 psi
Alarma de precaución en 12 psi
Sustitución programada en 15 psi
Sigue habiendo margen para la imprevisibilidad y los problemas puntuales
Esas cifras son orientativas, no límites generales. La resistencia al colapso del cartucho, las instrucciones de flujo, la temperatura, el núcleo de soporte, el diseño de la junta y las instrucciones del fabricante determinan los ajustes finales.
Instale un sistema de medición de presión diferencial en todo el conjunto del filtro. Dos puntos de medición independientes son mucho mejores que nada, pero un transmisor de presión diferencial conectado al sistema de control proporciona una evolución más clara de las tendencias y una alerta más temprana.
Elige entre los formatos Criterion, Jumbo y High-Flow
Para un servicio en el punto de entrada con menor caudal, un Cartucho de carbón y residuos compuestos de 10 × 4,5 pulgadas puede que utilice un formato compacto. Pero calificar todos los cartuchos de 4,5 pulgadas de “alta tirada” es forzar tanto el término que acaba perdiendo todo su significado.
A escala industrial, la comparación real suele darse entre:
Instituciones financieras que utilizan cartuchos estándar de 2,5 pulgadas
Cartuchos «Jumbo» de 4,5 pulgadas de profundidad
Cartuchos de gran diámetro, de un solo extremo abierto y de alto caudal
Los sistemas tradicionales de cartuchos múltiples siguen ofreciendo ventajas cuando ya se dispone de elementos estandarizados, se requieren clasificaciones en micras o los conductores prefieren cartuchos individuales más pequeños. Un Equipos industriales de acero inoxidable con cartuchos de profundidad de polipropileno hilado Podría cumplir con estas obligaciones una vez que se hayan confirmado la compatibilidad del producto y los índices de resistencia.
La cruda realidad: el recipiente más atractivo suele acabar en el sistema con la logística de cartuchos más básica.
Confirmar el modelo de carcasa, las juntas y el índice de resistencia a la tensión
A la hora de elegir la carcasa de un filtro de agua industrial, no basta con decidir entre acero inoxidable y plástico.
Graba en vídeo la aleación concreta:
acero inoxidable 304
Acero inoxidable 316
Acero inoxidable 316L
Acero al carbono con un revestimiento homologado
Polímero reforzado con fibra de vidrio o cualquier otro producto no metálico de ingeniería
A continuación, especifica cada elastómero en contacto con el fluido. Las juntas de EPDM, NBR, silicona, FKM y encapsuladas en PTFE se comportan de forma diferente en presencia de oxidantes, aceites, disolventes, agua caliente y productos químicos de limpieza concentrados.
Comprueba la compatibilidad con:
Composición química típica del agua
Concentración química máxima
Opción de limpieza in situ
Temperatura de desinfección
Condiciones de cierre o estancamiento
Posible química desalentadora
Del mismo modo, distingue tensión de servicio de presión de estilo. Las tensiones de diseño deben tener en cuenta el cabezal de cierre, la altura fija, los efectos térmicos, los fallos de las válvulas de control y los problemas de aumento de presión.
Las instalaciones industriales de alto caudal pueden utilizarse de conformidad con la Área VIII de la ASME, la Directiva europea sobre equipos a presión y otras normas locales, pero la disponibilidad de las normas varía en función de la versión y la configuración. El propietario y el ingeniero deben verificar cuáles son los requisitos específicos de la normativa regional.
El dimensionamiento de la carcasa del filtro multicartucho debe tener en cuenta el mantenimiento
Un buque puede ser adecuado desde el punto de vista hidráulico y, sin embargo, poco adecuado desde el punto de vista operativo.
Examina el espacio destinado a la extracción del cartucho antes de aprobar el diseño. Un espacio vertical en el que se utilicen componentes de 60 pulgadas requiere altura libre para el cartucho, el movimiento de elevación, la posición del operario, las herramientas y cualquier sistema de elevación de la cubierta. Un espacio recto exige espacio de tracción y soporte para un elemento húmedo y contaminado.
Yo también preguntaría sin duda:
¿Puede una sola persona encargarse de la sustitución?
¿Cuánto pesa cada cartucho saturado?
¿Se puede vaciar el recipiente por completo?
¿Existe un factor de ventilación seguro?
¿Se puede confirmar la presencia de tensión residual antes de abrirlo?
¿Se puede acceder fácilmente a las válvulas de aislamiento situadas aguas arriba y aguas abajo?
¿Es posible derivar el agua sin que el agua sin filtrar llegue a la parte posterior del sistema?
¿Hay algún espacio limpio donde poder preparar las piezas de recambio?
¿Se identifican y almacenan las juntas tóricas de forma específica?
En el caso de las plantas de funcionamiento continuo, una configuración dúplex podría ser más adecuada que incluir cartuchos en un único recipiente gigante. Dos unidades con una capacidad de 100%, o tres cartuchos en una configuración de dos en funcionamiento y uno de reserva, permiten sustituir los cartuchos sin interrumpir el proceso.
Aumentar la mano de obra no es la solución. Lo que hace falta es una mejor planificación.
Errores habituales en el dimensionamiento que aumentan los costes a lo largo del ciclo de vida
Cálculo del tamaño a partir del diámetro de la tubería
Una tubería de 8 pulgadas no indica el caudal de filtración, la pérdida de presión permitida, la carga contaminante ni la vida útil prevista del cartucho.
Utilizando la tirada media
Un caudal típico da lugar a una propuesta de aspecto normal y a un sistema de caudal máximo deficiente.
Considerar la reducción del estrés «limpio» como algo irreversible
Cuando el filtro se va obstruyendo, su pérdida de presión aumenta.
Sin tener en cuenta la aportación inmobiliaria
Las boquillas, los soportes internos, los difusores de salida, los codos y las válvulas de cierre reducen la altura de bombeo antes de que el agua llegue al medio filtrante.
Selección basada únicamente en el grado de micras
La eficiencia, la puntuación nominal frente a la absoluta, la ubicación de los soportes y el problema del marco de profundidad son tan importantes como el número que figura en el cartucho.
Optimización del caudal por componente
El cartucho con el coste teórico mínimo rara vez es la opción más económica cuando se tienen en cuenta la mano de obra, el tiempo de inactividad, el consumo eléctrico, la vida útil del cartucho y los riesgos derivados.
Olvidarse del suministro futuro de cartuchos
Un aspecto exclusivo que ofrece una excelente eficiencia en el laboratorio de investigación puede acabar convirtiéndose en un riesgo para el cierre del proyecto cuando los plazos de entrega se alargan o el proveedor autorizado modifica el diseño.
Preguntas frecuentes
¿Cómo se determina exactamente el tamaño de una carcasa de filtro de cartucho para agua de alto caudal?
El dimensionamiento de la carcasa del filtro de cartucho consiste en seleccionar el número, el tamaño, el diámetro, el tamaño de la conexión, la resistencia a la tensión y el material de fabricación necesarios para garantizar el caudal previsto, manteniendo al mismo tiempo una presión diferencial entre el lado limpio y el lado sucio dentro de la altura de elevación ofrecida por la bomba y de las restricciones de funcionamiento del fabricante del cartucho.
Comienza con el caudal máximo verificado, aplica el margen establecido, calcula el número de cartuchos utilizando la capacidad reducida de los componentes y, a continuación, analiza el presupuesto total de presión, el caudal óptimo del depósito, el tamaño de las boquillas, la composición química, la temperatura, la accesibilidad para el mantenimiento y los requisitos normativos.
¿Cuántos cartuchos necesita un sistema de alto caudal?
El cálculo de la capacidad del cartucho consiste en dividir el caudal típico del pico —incluido un margen de diseño especificado— entre el caudal real reducido de un cartucho, redondear al alza y comprobar si el espacio disponible, las conexiones, las juntas y la bomba pueden soportar la tensión diferencial resultante, que es precisa y ajustada.
Para una circulación del sistema de 1.080 gpm y una capacidad reducida de 240 gpm por componente, el número inicial necesario es de 5 cartuchos. La cantidad final puede aumentar para prolongar la vida útil o reducir la pérdida de presión.
¿Cuál es la disminución de presión aceptable en los filtros de cartucho?
La caída de presión admisible en los filtros de cartucho es el rango de presión diferencial que garantiza la presión necesaria aguas abajo, evita la deformación del cartucho o el desvío del flujo, y deja suficiente altura de bombeo para cubrir las pérdidas en las tuberías y en los sistemas de control; debe obtenerse de las fichas técnicas del cartucho y de la instalación, en lugar de copiarse de una norma genérica.
Establezca diferentes valores de limpieza, del sistema de alarma y de recambio. Compruebe que la configuración del terminal se mantenga por debajo del límite de presión diferencial del componente a la temperatura de funcionamiento óptima.
¿Cuál es el mejor espacio para el cartucho en un sistema de suministro de agua de alto caudal?
La mejor carcasa de cartucho para sistemas de agua de alto caudal es aquella que cumple con los requisitos de altura y rango de caudal, carga contaminante, presión diferencial inicial y final, compatibilidad química, tensiones de montaje, temperatura, requisitos normativos, espacio para el mantenimiento y disponibilidad de cartuchos, todo ello al menor coste confirmado del ciclo de vida, y no la carcasa más grande del catálogo.
Compara los diseños multietapa de alto caudal, grandes y estándar utilizando exactamente los mismos datos sobre el agua de alimentación y el objetivo de vida útil. El precio de compra por sí solo no es un buen criterio de elección.
¿Es un cartucho de alto caudal mucho mejor que un cartucho estándar de varios cartuchos?
Un sistema de filtrado de agua de alto caudal utiliza uno o varios cartuchos de gran diámetro diseñados para un alto rendimiento, mientras que un sistema estándar de cartuchos múltiples distribuye el flujo entre numerosos componentes más pequeños; el formato más adecuado depende de la carga de sólidos, el trabajo que supone la sustitución, el impacto, las dimensiones de las conexiones, la estrategia de redundancia y de si los cartuchos están disponibles en tu zona.
Los sistemas de alto caudal suelen reducir el número de cartuchos y de juntas. Los sistemas estándar pueden ofrecer un programa de tratamiento más completo, una gestión más sencilla y una mayor adaptabilidad para la filtración organizada.
Evalúa el inmueble antes de preguntar por el precio
No envíes al proveedor un mensaje de una sola línea que diga: “Necesitamos un filtro de 1.000 gpm y 5 micras”.”
Delega la responsabilidad.
Indique los datos relativos al caudal típico y máximo, la temperatura del fluido, el pH, los sólidos en suspensión totales (TSS) o la turbidez, la eficiencia de eliminación de partículas requerida, la presión mínima aguas abajo, el perfil de la bomba, la tensión máxima en la entrada, la vida útil recomendada del cartucho, el material recomendado para el recipiente, las características químicas de las juntas, el espacio disponible y la normativa pertinente para recipientes a presión.
A continuación, solicite que le devuelvan la documentación: estimación del contenido del cartucho, cálculos precisos e irrefutables de la caída de presión, información sobre las pérdidas en la carcasa, calendario de conexiones, tensiones en el diseño, certificaciones del producto y un esquema general de la disposición.
Así es exactamente como se adquiere un sistema de filtrado, en lugar de un recipiente de acero inoxidable con documentación fiable.
