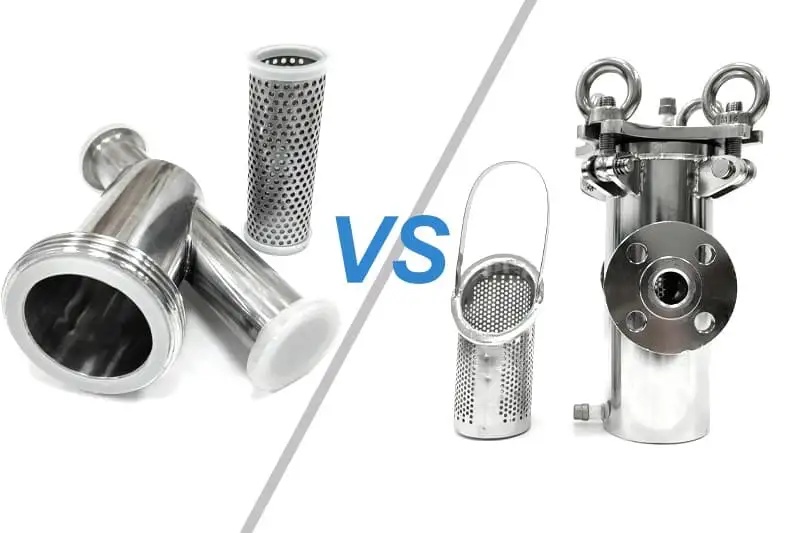

Enfrentamiento en la filtración de tuberías industriales: Guía completa de filtros de cesta frente a filtros en Y

En los sistemas de tuberías industriales, los filtros actúan como “guardianes” críticos, interceptando eficazmente los contaminantes sólidos de los fluidos para proteger de daños a equipos vitales como válvulas, bombas y manómetros, garantizando el funcionamiento estable del sistema. Entre las innumerables opciones de filtración, los filtros de cesta y los filtros en Y son los más comunes, pero elegir entre ellos a menudo resulta desconcertante. Este artículo profundiza en las principales diferencias entre estos dos tipos de filtro, permitiéndole hacer una selección informada basada en sus requisitos específicos.

¿Qué son los filtros de cesta y los filtros en Y?

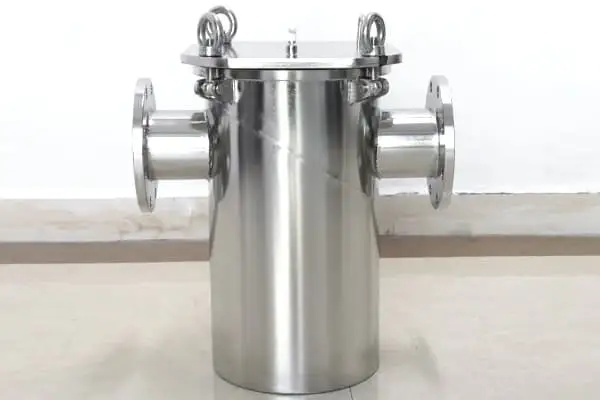

En colador de cesta presenta una carcasa cilíndrica que contiene una malla filtrante en forma de cesta de gran capacidad, de ahí su nombre. Su característica estructural es una gran capacidad de retención de suciedad, lo que le permite tratar fluidos que contengan impurezas importantes. Sin embargo, es voluminoso y requiere más espacio para su instalación.

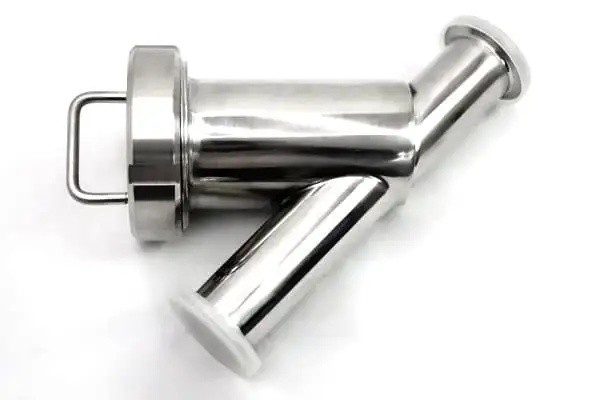

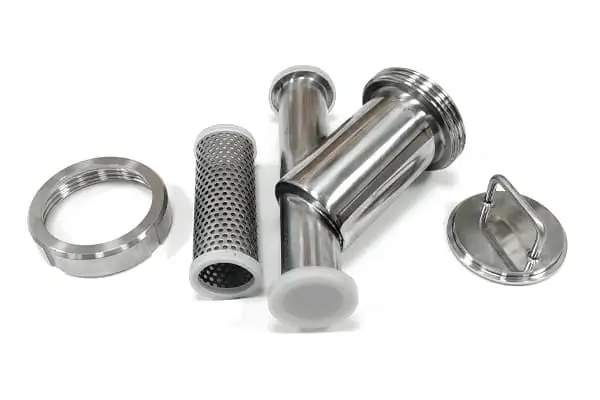

En Filtro en Y debe su nombre a su característica cavidad en forma de “Y”. El sitio elemento filtrante suele ser cónico o cilíndrico, colocado en ángulo dentro de un ramal de la tubería principal. Su diseño compacto y compacto se adapta a instalaciones de tuberías con espacio limitado, aunque su capacidad de retención de contaminantes es relativamente menor.

Ambos tipos de filtro son dispositivos de filtración indispensables en los sistemas de tuberías. Suelen instalarse a la entrada de válvulas reductoras de presión, válvulas de alivio u otros equipos para eliminar las impurezas del medio, protegiendo así las válvulas y los equipos para su funcionamiento normal.

¿Cuáles son las principales diferencias estructurales entre los filtros en cesta y los filtros en Y?

Desde el punto de vista estructural, estos dos diseños de filtro son fundamentalmente diferentes. La forma en Y inclinada del filtro en Y permite un diseño compacto que ahorra espacio, lo que lo hace especialmente adecuado para instalaciones de tuberías en espacios reducidos, como lugares elevados, esquinas o zonas con gran densidad de equipos.

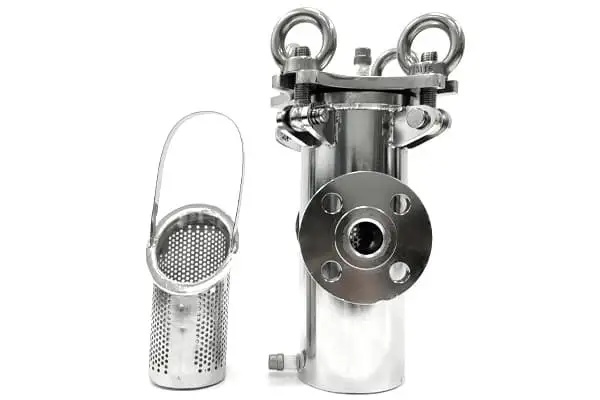

El filtro de cesta tiene una carcasa cilíndrica recta que contiene una malla filtrante en forma de cesta de gran capacidad. Este diseño proporciona una superficie de filtración y una capacidad de retención de contaminantes considerables, pero tiene el inconveniente de que es más voluminoso y requiere más espacio para su instalación. Normalmente requiere un montaje horizontal con espacio suficiente para retirar la cesta.

En cuanto a los procesos de fabricación, los filtros en Y están disponibles en versiones fundidas o soldadas. Los modelos de fundición tienen longitudes fijas, mientras que los soldados pueden adaptarse a las dimensiones de las tuberías. Los filtros de cesta se suelen soldar, lo que permite una mayor flexibilidad en el ajuste de la longitud para adaptarse a caudales variables.

¿Cómo se mide y compara el rendimiento de la filtración?

La eficacia de filtrado es el factor fundamental que hay que tener en cuenta a la hora de elegir un filtro. Los filtros en "Y" tienen un tamaño razonablemente más pequeño y una caída de presión inicial reducida, lo que los hace adecuados para aplicaciones con niveles de impurezas de moderados a bajos. Su estilo de filtro cónico ayuda a despejar la contaminación hacia la zona de recogida inferior.

Los coladores de cesta incluyen una pantalla en forma de cesta que proporciona un gran lugar efectivo de filtrado. Esto reduce considerablemente la velocidad de circulación y la caída de tensión, al tiempo que ofrece una gran capacidad de retención de suciedad. Esto los hace óptimos para el cuidado de fluidos con material de alta impureza, fragmentos grandes, o propiedades viscosas residenciales.

En cuanto a la precisión de la filtración, los filtros de cesta suelen utilizar cestas de acero como elementos filtrantes, que suelen estar disponibles con una precisión de 50 micras a 8.000 micras. Estos componentes son limpiables y de uso múltiple. Los coladores tipo Y suelen incluir malla para agua de 18-30 mallas/cm², malla para aire de 40-100 mallas/cm². y malla para aceite de 100-300 mallas/cm².

¿Para qué escenarios industriales son adecuadas?

Los filtros en Y se recomiendan principalmente para: aplicaciones con limitaciones de espacio (p. ej., antes de los conjuntos de cierre de herramientas, ubicaciones de entrada de bombas portátiles); vapor, gases, aceites ligeros y otros medios de tensión baja a media con contaminaciones mínimas; circunstancias que requieren una disminución de presión baja o mantenimiento en línea; y diámetros de tubería pequeños a medios (DN15 - DN400).

Los filtros de cesta son mucho más adecuados para: líquidos de alto caudal y alta contaminación (por ejemplo, agua de refrigeración circulante, petróleo, jarabes); sistema de filtrado de trozos grandes o impurezas gruesas; aplicaciones insensibles a la disminución de la presión con paradas rutinarias para mantenimiento; área suficiente que permita la instalación horizontal con elevación de acceso; y tamaños de tubería más grandes (DN50 y superiores).

En cuanto a las aplicaciones concretas del mercado, los filtros en Y se utilizan ampliamente en tuberías de producción de petróleo, gas, minería y productos químicos. Los filtros de cesta se utilizan con frecuencia en tuberías de generación de energía, riego agrícola, producción de alimentos e industrias de gestión de líquidos de automoción.

¿Cuáles son los distintos requisitos de instalación y mantenimiento?

Para su instalación, los filtros de cesta suelen requerir una colocación horizontal con espacio suficiente para retirar la cesta filtrante. Los filtros en Y ofrecen una mayor versatilidad de instalación, ya que se adaptan tanto a tuberías rectas como verticales (aunque las configuraciones verticales deben tener en cuenta las instrucciones de circulación descendente).

Para el mantenimiento y la limpieza, muchos filtros en Y admiten la limpieza en línea (con cierre de cierre) o la eliminación rápida de los componentes del filtro mediante tapas/tapones de rosca desmontables (para las versiones de menor tamaño). Esto facilita un mantenimiento razonablemente cómodo con una interrupción mínima de la continuidad del sistema.

La limpieza del filtro de cesta requiere abrir la tapa principal (lo que suele conllevar el desmontaje de la brida) y extraer toda la cesta para limpiarla. Aunque el proceso es fácil de usar, es agotador y requiere el cierre del sistema. No obstante, algunos filtros de cesta actuales incorporan diseños de cierre rápido protegidos por derechos de autor que aumentan considerablemente la eficacia del mantenimiento.

¿Cuáles son las diferencias en la dirección del flujo de las tuberías y el espacio necesario?

Los filtros de cesta suelen requerir una instalación horizontal con suficiente espacio vertical para abrir la tapa superior y retirar la cesta para su mantenimiento. Esto exige tener en cuenta el área superior durante la instalación.

Los filtros en Y se adaptan mejor a las instalaciones y pueden colocarse tanto en horizontal como en vertical. Sin embargo, cuando se instalan verticalmente, el flujo de fluido debe dirigirse hacia abajo para evitar que los contaminantes vuelvan a caer en la tubería.

En cuanto a las necesidades de espacio, los filtros en Y son idóneos para espacios reducidos, como lugares elevados, esquinas o zonas con gran densidad de equipos, gracias a su diseño compacto. Los filtros de cesta requieren más espacio de instalación, pero ofrecen ventajas como una mayor superficie de depuración y capacidad de retención de la suciedad.

¿Cómo seleccionar las especificaciones y la precisión de la malla?

Los requisitos de malla de los filtros dependen del tipo de herramienta y de la precisión de depuración exigida. Para los coladores de tipo Y, los tamaños de malla típicos son:
- Agua: 18-30 mallas/cm ².
.Aire: 40-100 mallas/cm².
.Aceite: 100-300 mallas/cm².

Los tamices de cesta utilizan cestas de acero como elemento de filtración, generalmente ofrecidas en variedades de precisión de 50 micras a 8000 micras. Estas cestas son lavables y de uso múltiple. Los requisitos y cantidades de malla filtrante pueden personalizarse en función de las exigencias particulares de purificación.

A la hora de elegir el número de mallas, hay que tener en cuenta los detalles de la aplicación. Por ejemplo:.

- Monte filtros de malla 100 antes de los cierres de minimización de tensión, las válvulas de control neumático, los contadores de circulación, las líneas de suministro de vapor primario y los equipos críticos.
- Coloque filtros de malla 50 en las tuberías de condensado antes de que se produzcan capturas de vapor intenso.

¿Cómo analizar la rentabilidad?

Inicialmente, los filtros en cesta suelen tener un precio más elevado que los filtros en Y. Por ello, normalmente no se eligen cuando los filtros en Y satisfacen suficientemente los requisitos de la aplicación. Por lo tanto, normalmente no se opta por los filtros en cesta cuando los filtros en Y satisfacen suficientemente los requisitos de la aplicación.

Sin embargo, el precio total de posesión se prolonga más allá del coste de compra para incluir la eficacia funcional, los costes de mantenimiento y el tiempo de inactividad del sistema. A pesar de la mayor inversión inicial, la mayor superficie de depuración y capacidad de retención de suciedad de los filtros de cesta puede reducir la frecuencia de mantenimiento, lo que los hace mucho más económicos en determinadas aplicaciones.

Los filtros en Y aprovechan las ventajas de una construcción sencilla y asequible. Son fáciles de montar, ocupan poco espacio, se pueden limpiar y reutilizar, y se ajustan a distintos sistemas de tuberías. Estas características los convierten en una opción rentable para numerosas aplicaciones convencionales.

¿Cómo debe hacerse la selección para condiciones especiales de funcionamiento?

En los sistemas de alta presión, los filtros en Y son capaces de soportar grandes esfuerzos, hasta aproximadamente 6.000 libras por pulgada cuadrada (psi). Los filtros de cesta son mucho más adecuados para aplicaciones de alto caudal y alta contaminación.

Para los sistemas de vapor, los filtros en Y ofrecen un diseño compacto y resistencia a las subidas de presión y los golpes de ariete. A pesar de su tamaño razonablemente pequeño lugar de filtración, que permiten la eliminación de partículas rápida y muy fácil, por lo que son ideales para las líneas de vapor y condensado. Cuando se utilizan en sistemas de vapor pesados, los filtros de cesta requieren un puerto de drenaje de condensado cerca de la parte inferior y la configuración de una captura de vapor. Por este motivo, sólo se recomiendan para tuberías de vapor de gran diámetro (DN200 y superiores).

En entornos destructivos, hay que tener en cuenta la elección del producto para el colador. Los filtros de cesta pueden ser de acero inoxidable, acero al carbono o plástico para adaptarse a diversos problemas de funcionamiento. De forma similar, los filtros en Y pueden elegir además productos de malla filtrante adecuados en función de las propiedades de la herramienta (por ejemplo, materiales resistentes a la corrosión).

¿Cómo hacer la selección correcta en función de los requisitos?

Durante la selección deben tenerse en cuenta múltiples factores: En primer lugar, los requisitos de caudal y caída de presión: calcule la caída de presión admisible del sistema. Las situaciones de alto caudal y baja caída de presión se adaptan mejor a los filtros de cesta.

En segundo lugar, las características de las impurezas: estimar los tipos, tamaños y concentraciones de las impurezas. Las condiciones de alta carga de impurezas son más adecuadas para los filtros de cesta.

Las condiciones de espacio e instalación también son críticas. Realice mediciones in situ del lugar de instalación; elija filtros en Y para espacios reducidos.

Además, evalúe los requisitos de mantenimiento y la tolerancia del sistema al tiempo de inactividad. Seleccione filtros en Y (tipo de mantenimiento en línea) cuando se requiera una gran continuidad.

Por último, tenga en cuenta las características del medio y las condiciones de funcionamiento, como la temperatura, la presión y la corrosividad, para elegir el material adecuado (por ejemplo, acero fundido, acero inoxidable, aleaciones).

Conclusión

Los filtros de cesta y los filtros en Y tienen ventajas y aplicaciones distintas, pero no son absolutamente superiores. Los filtros en Y destacan por su diseño compacto y su instalación flexible, lo que los hace ideales para entornos con poco espacio, niveles moderados de impurezas y situaciones que requieren mantenimiento en línea. Los filtros de cesta son famosos por su gran capacidad y alto rendimiento, lo que los hace adecuados para condiciones de gran caudal y alto grado de impureza, a pesar de requerir más espacio de instalación y paradas periódicas para su mantenimiento.

La selección del tipo de filtro adecuado requiere una consideración exhaustiva de factores como la presión del sistema, el caudal, las características del medio, el contenido de impurezas, el espacio de instalación y los requisitos de mantenimiento. Una elección prudente no sólo protege eficazmente los equipos aguas abajo, sino que también reduce los costes de funcionamiento y aumenta la fiabilidad del sistema. Esperamos que la comparación detallada que aquí se ofrece le sirva de valiosa referencia para sus decisiones de selección de filtros.
