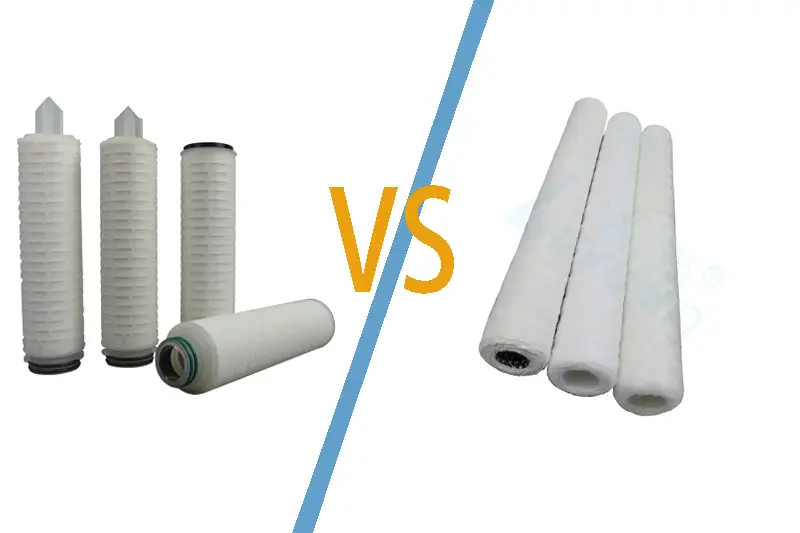

Cartucho filtrante plisado vs String Wound: Comparación de estructura, rendimiento y aplicaciones

En el ámbito del tratamiento de aguas y la filtración industrial, cartucho plisado cartucho y cartucho filtrante bobinado, como dos tecnologías principales, ocupan el mercado con las ventajas principales de “interceptación de precisión” y “purificación profunda” respectivamente. En este artículo, a partir del diseño estructural, el mecanismo de filtración, los parámetros de rendimiento, los escenarios de aplicación y otras 7 dimensiones para iniciar la comparación, combinado con datos autorizados y normas de la industria (como JB/T 7218-2004), el análisis de las diferencias entre los dos, y el análisis cuantitativo de la tabla, para proporcionar una base científica para la selección de ingeniería.

I. Diseño estructural: panal profundo frente a capa de membrana plisada

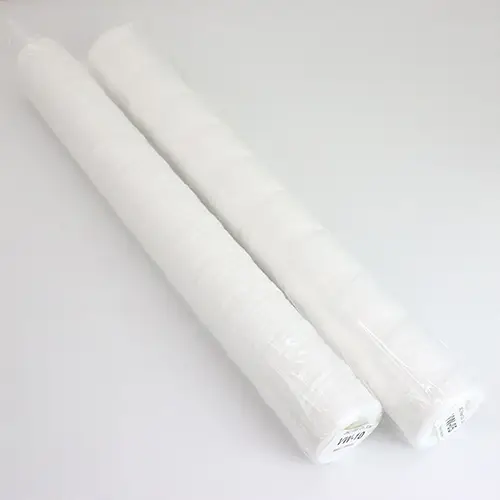

Cartucho filtrante enrollado en cuerda que utiliza fibras textiles (como polipropileno, hilo de algodón desnatado) en el esqueleto poroso enrollado de precisión, la formación de escasa fuera y dentro del canal rómbico denso nido de abeja (Figura 1). Sus características estructurales incluyen:

• Diseño de densidad gradual: la capa exterior tiene un tamaño de poro grande (20-100 μm) y la capa interior tiene un tamaño de poro pequeño (1-10 μm), lo que amplía la ruta de filtración doblando el canal de dispersión para realizar una interceptación profunda.
• Compuesto multicapa: columna vertebral de polipropileno o acero inoxidable, compatible con disolventes orgánicos y líquidos a alta temperatura (hasta 120°C).

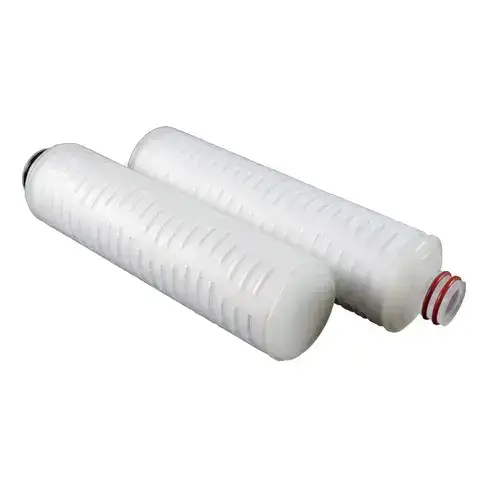

Cartuchos filtrantes plisados, Los cartuchos plisados, por el contrario, pliegan la membrana de microfibra en forma de abanico u onda mediante tecnología de fusión en caliente, lo que aumenta significativamente la superficie efectiva de filtración. Por ejemplo, un solo cartucho plisado puede proporcionar hasta 20 veces el área de filtración de un cartucho convencional. Su innovadora estructura de pliegues de membrana combina una capa de soporte con una capa conductora del flujo para garantizar una precisión estable (0,1-50μm) a caudales elevados.

II. Mecanismo de filtración: Interceptación profunda frente a retención superficial

1. El principio de la “triple purificación” del cartucho filtrante bobinado:
   • Interceptación por rejilla de tamaño de poro: bloquea físicamente las partículas a través de orificios en forma de diamante.
   • Efecto gancho de la fibra: la pared del canal de la pelusa de la fibra adsorbe la materia en suspensión.
   • Deposición dinámica: partículas en la trayectoria curva debido a la deposición por colisión inercial.
     Los experimentos demuestran que la tasa de retención del cartucho filtrante enrollado en cuerda de 10μm en partículas de 3μm aún puede alcanzar el 99,5%.
2. “Mecanismo de ”tamizado superficial" del cartucho plisado:
   • Al depender de una densa capa de membrana para retener directamente las partículas, la precisión viene determinada por el tamaño de los poros de la membrana (por ejemplo, 0,1μm de precisión absoluta). La ventaja es que no hay riesgo de migración de fibras, y es adecuado para su uso en una variedad de aplicaciones.
   • La ventaja es que no hay riesgo de migración de fibras, por lo que es adecuado para productos farmacéuticos estériles, agua ultrapura electrónica y otros escenarios altamente sensibles.

III. Comparación de los parámetros de rendimiento:

Parámetros	Cartucho filtrante bobinado	Cartuchos filtrantes plisados
Precisión de filtración (μm)	1-100 (filtración por gradiente)	0,1-50 (precisión absoluta)
Capacidad de retención de suciedad (g)	15 kg por unidad (diseño de alta retención de suciedad)	5-8 kg por unidad (dependiendo de la superficie extendida)
Presión diferencial máxima (MPa)	0,5 (columna vertebral de polipropileno)	0.4 (20°C)
Resistencia a la temperatura (℃)	≤ 120 (hilo de algodón desnatado + acero inoxidable)	≤ 121 (compatible con autoclave)
Caudal (m³/h)	110 (cartucho de φ63mm)	50-80 (mismo tamaño)
Vida útil (meses)	6-12 (tratamiento de aguas industriales)	12-24 (escenarios de baja carga)

IV. Compatibilidad material y química: Adaptación de escenarios

• Material del cartucho filtrante enrollado en hilo:
  • Polipropileno (PP): resistente a ácidos y álcalis (pH 1-13), temperatura aplicable ≤ 60℃.
  • Fibra de algodón desengrasada: resistente a disolventes orgánicos, esterilización a alta temperatura 120 ℃.
  • Fibra de vidrio: resistente a gases corrosivos, 200℃ de trabajo.
• Material del cartucho filtrante plisado:
  • Politetrafluoroetileno (PTFE): hidrófobo, para filtración de gases.
  • Polietersulfona (PES): alta biocompatibilidad, adecuada para productos farmacéuticos.
  • Malla sinterizada de acero inoxidable: resistencia a la presión 0,4MPa, certificada para uso alimentario.

V. Aplicación: Campos industriales y de alta precisión

1. Cartucho filtrante bobinado en hilo escenas aplicables:
   • Pretratamiento: agua de circulación de centrales eléctricas, filtración de grasas alimentarias (como lodos de chocolate).
   • Líquidos de alta viscosidad: resina, pintura, confiando en la estructura profunda para evitar la obstrucción rápida.
2. Área del núcleo del cartucho filtrante plisado:
   • Esterilización farmacéutica: filtración terminal de líquidos farmacéuticos, conforme a las normas de la FDA.
   • Fabricación de microelectrónica: preparación de agua ultrapura (partículas ≤ 0,1μm).
   • Alimentación y bebidas: clarificación de zumos, esterilización antes del llenado.

VI. Análisis económico: comparación de costes y mantenimiento

• Coste inicial: El precio unitario de los cartuchos filtrantes bobinados es bajo (aproximadamente $20-$50), mientras que el de los cartuchos plisados es más elevado ($80-$200).
• Frecuencia de mantenimiento: los cartuchos de alambre requieren un lavado a contracorriente regular (1 vez por semana), los cartuchos plisados pueden esterilizarse en línea y tienen un ciclo de sustitución largo.
• Eficiencia energética globalcartucho plisado : la presión diferencial del cartucho plisado se reduce en 20%-60%, el efecto de ahorro de energía es notable.

VII. Normas industriales y control de calidad

• Cartucho filtrante bobinado: Debe cumplir la norma “JB/T 7218-2004 Cartucho de filtración de líquidos a presión” para comprobar la permeabilidad y la resistencia a la presión.
• Cartucho filtrante plisado: Certificado ISO 9001, prueba de integridad 100% (por ejemplo, método del punto blíster).

Conclusión

Cartuchos filtrantes plisados y cartuchos filtrantes bobinados se complementan en estructura, rendimiento y aplicación: el primero se caracteriza por una interceptación de precisión y es adecuado para escenarios de alto nivel higiénico; el segundo se caracteriza por una depuración en profundidad y una gran capacidad de retención de suciedad, y es adecuado para el pretratamiento industrial. A la hora de elegir un modelo, hay que tener en cuenta los parámetros de calidad del agua (distribución de partículas, viscosidad), el presupuesto de costes y la facilidad de mantenimiento. En el futuro, con la integración de nuevos materiales (como el revestimiento de grafeno) y la tecnología de monitorización inteligente, los dos tipos de cartuchos se iterarán en la dirección de “larga vida + adaptable”.
