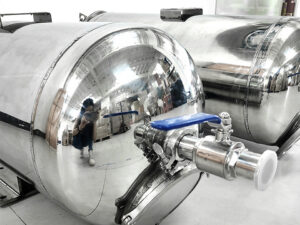

Carcasas de depuración de agua de producción para instalaciones de reinyección y reutilización

Sin embargo, esta última barrera suele acarrear la responsabilidad más complicada de todo el proceso de tratamiento del agua generada: el llenado de sólidos inestables, las burbujas de aceite, el sulfuro de hierro, los fragmentos de residuos, la biopelícula, las partículas de deterioro, los cambios de temperatura, las oscilaciones de presión y los operarios que necesitan que se realice un cambio de cartucho sin convertir la plataforma en un lugar de derrame.

Entonces, ¿por qué la carcasa sigue pareciendo un cubo de acero?

Mi opinión es clara: un sistema de pulido con agua instalado en un inmueble no es un simple recipiente para el producto. Es una herramienta de protección contra la inyectividad, un plan de garantía para la membrana, un sistema de mantenimiento y —cuando está mal diseñado— una fuente recurrente de fugas, óxido, averías en los cartuchos y paradas imprevistas.

Por eso, los sistemas de filtrado con cartuchos destinados al sector del petróleo y el gas deben diseñarse como dispositivos específicos para cada proceso, en lugar de seleccionarse de un catálogo genérico.

El tratamiento de refinamiento del agua es donde la rentabilidad empresarial se hace realidad

La División de Energía de EE. UU. afirma que casi toda el agua de producción se inyecta en el subsuelo, mientras que el resto se trata para su reutilización o vertido a la superficie. Esto hace que el proceso de decoloración sea adecuado tanto para la vía de eliminación principal como para el emergente mercado de la reutilización, pero los objetivos de diseño no son intercambiables.

Los volúmenes no son pequeños. Un análisis de 2024 del Servicio Geológico de Estados Unidos sobre el desarrollo de Eagle Ford estimó que el agua de formación producida por los pozos de petróleo ascendía, de media, a unos 60% del volumen de petróleo extraído, mientras que los pozos de gas generaban aproximadamente 1 millón de galones de agua de desarrollo por cada mil millones de pies cúbicos de gas. Un error de filtrado a esa escala no es una simple molestia de mantenimiento; se convierte en un problema logístico y de producción.

Nuevo México pone de manifiesto la presión industrial. Reuters informó en septiembre de 2024 que los operadores reciclaban más de 85% del agua generada en el estado en los procesos de petróleo y gas, mientras que se preveía que las exportaciones previstas para su eliminación superaran los 3 millones de barriles diarios a finales de 2024. Una vía de tratamiento piloto utilizaba la eliminación de sólidos mediante membranas seguida de destilación, pero el agua tratada seguía costando más de $2 por barril, con un objetivo declarado de $1. Esa diferencia de costes es precisamente la razón por la que la integridad del pretratamiento es tan importante.

Una vivienda no es un tren terapéutico

Un sistema de depuración no elimina todo. Retiene el componente que captura una parte específica de las partículas en suspensión en condiciones definidas de circulación, presión, temperatura y exposición química. Las sales disueltas, gran cantidad de materia orgánica disuelta e iones como Na+, Cl−, Ca2+, Ba2+ y Sr2+ suelen pasar por un proceso de pulido convencional mediante cartuchos o medios porosos.

Esa diferencia es importante.

El proceso de clarificación del agua suele realizarse tras la separación a granel de aceite y agua, la protección por flotación, los hidrociclones, la clarificación, la purificación mediante medios filtrantes, la oxidación, la precipitación química o una combinación de estos procesos. Su función puede consistir en el control final de los sólidos en suspensión antes de la reinyección, la filtración de protección previa a la ultrafiltración o la ósmosis inversa, o la protección de las instalaciones de almacenamiento y distribución en soluciones de reutilización de agua generada.

Por lo tanto, el sistema debe cumplir seis funciones sin problemas: distribuir el flujo de manera uniforme, sellar cada cartucho, soportar la presión nominal, resistir la corrosión, permitir una ventilación y un drenaje seguros de las tuberías, y facilitar un mantenimiento repetible. Un tamaño nominal en micras no puede compensar una placa tubular deformada, una junta tórica dañada, un ajuste inadecuado del cartucho o una vía de derivación interna.

La reinyección y la reutilización no son exactamente la misma responsabilidad

El tratamiento del agua de producción destinada a la reinyección se basa en la compatibilidad con el desarrollo y la capacidad de inyección. El objetivo es limitar la presencia de sólidos en suspensión, gotas de petróleo, incrustaciones precipitadas, bacterias y partículas de óxido que puedan obstruir los poros, formar una capa de filtro, aumentar la presión en la boca del pozo o agravar la acidificación.

Por ello, los sistemas de reinyección de agua diseñados deben cumplir requisitos que van más allá de un simple índice de turbidez de salida bajo. Es necesario demostrar que el agua filtrada seguirá siendo químicamente apta incluso cuando varíen la presión, la temperatura, el tiempo de permanencia y las condiciones de la fuente de agua.

La reutilización modifica el destino final. El agua reutilizada para la fracturación hidráulica puede soportar altos niveles de sólidos totales en suspensión si se controlan la dureza, el hierro, los sulfatos, los microorganismos y la compatibilidad química. El agua destinada a usos industriales o agrícolas fuera del yacimiento se enfrenta a una carga lógica mucho mayor, que incluye compuestos orgánicos, toxicidad, radionucleidos, salinidad y límites específicos de cada aplicación.

La cautela normativa es real. Durante las audiencias celebradas en Nuevo México en mayo de 2024, las autoridades sugirieron permitir proyectos piloto y de demostración, al tiempo que prohibían inicialmente el vertido de agua generada, ya fuera tratada o sin tratar, debido a que el estado aún no puede determinar qué combinaciones de análisis y tratamientos serían seguras. Eso no es estar en contra de la tecnología. Es una advertencia contra la idea de que el agua clara sea automáticamente agua segura.

Los contaminantes que reducen silenciosamente la capacidad de inyección

El contaminante más evidente es la arena. Los más caros suelen pasar mucho más desapercibidos.

El sulfuro de hierro, FeS, puede formar sólidos negros blandos que obstruyen rápidamente los medios filtrantes. El sulfato de bario, BaSO₄, y el sulfato de estroncio, SrSO₄, pueden precipitarse cuando se mezclan aguas inadecuadas. El carbonato cálcico, CaCO₃, reacciona a los cambios de presión, temperatura, alcalinidad y dióxido de carbono. El deterioro genera óxidos de hierro y partículas metálicas. Las bacterias reductoras de sulfato pueden generar biomasa y problemas relacionados con el H₂S. El aceite recurrente puede formar capas o partículas filtrables y alterar la curva de caída de presión.

Y los pasos de la reacción química.

La Base de Datos Geoquímica Nacional de Aguas de Producción del USGS contiene información sobre unos 18 000 pozos de petróleo, gas y salmuera. Además, el USGS señala una variabilidad significativa en los niveles de boro, bromuro, bario, radio, salinidad inicial y otras características en las muestras de aguas de producción. Por lo tanto, una muestra seleccionada de una toma aleatoria se extrae de una fotografía, y no del ámbito operativo.

Prefiero disponer de datos de treinta días sobre presión diferencial, caudal, temperatura, aceite y grasa, turbidez, sólidos en suspensión totales, tamaño de las partículas, hierro, sulfato, bario, dureza, pH y bacterias que una garantía del proveedor, por muy brillante que sea, sobre una “alta capacidad de retención de polvo”.”

Los proyectos inmobiliarios de mejora de la calidad del agua más eficaces se seleccionan en función de la variabilidad, no de los valores medios.

Cómo elegir filtros para agua de producción en el sector inmobiliario

Empezando por el modo de fallo, no por el catálogo.

Especificar el punto final del agua tratada

Para la reinyección, se debe disponer de datos sobre la inyectividad del sustrato, el nivel de desarrollo de la información sobre sensibilidad, la distribución granulométrica y un estudio de compatibilidad de las aguas mezcladas.

Para su reutilización en las etapas previas a las membranas, defina la concentración óptima de sólidos y aceite que el proveedor de la capa de membranas esté dispuesto a aceptar. Para el almacenamiento o el trasvase, especifique si el sistema tiene como objetivo controlar los sedimentos, proteger las bombas o actuar como barrera final.

Define correctamente el rango de presión

La presión de diseño no es la presión de funcionamiento normal.

Se deben tener en cuenta la altura de cierre de la bomba, las situaciones de salida obstruida, la dilatación térmica, las tensiones debidas a la limpieza, los picos transitorios y la tensión diferencial máxima que puede generar una superficie obstruida. Un sistema clasificado como adecuado para la línea, pero que incorpora un elemento que falla prematuramente, sigue siendo un sistema débil.

Adapta la metalurgia a la química real

Predomina el acero inoxidable 316L; sin embargo, que sea habitual no significa que sea universal.

La concentración de cloruro, el nivel de temperatura, el H₂S, el CO₂, el acceso al oxígeno, los productos químicos de limpieza, los problemas de soldadura, las holguras y las zonas fijas influyen en la elección del material. El acero inoxidable dúplex o superdúplex, el acero al carbono revestido, los polímeros reforzados con fibra o los componentes internos no metálicos pueden estar justificados en condiciones de servicio extremo, pero cada uno de ellos plantea sus propios problemas de fabricación, puesta a tierra, presión, inspección y reparación.

Tratar las juntas como elementos del proceso

El EPDM, el FKM, el PTFE y otros materiales de sellado reaccionan de forma diferente ante los hidrocarburos, los oxidantes, los ácidos, las sustancias cáusticas, la temperatura y la descompresión.

Especifica el material de la junta, la resistencia, los requisitos de certificación, la técnica de recambio y el plazo de sustitución. No basta con que aparezca la palabra “Viton” escrita de pasada en un presupuesto.

Necesito una interfaz de cartucho sin derivación

Comprueba la resistencia a la longitud del cartucho, la geometría de la tapa, la compresión del resorte, el sellado con junta de filo de cuchilla o plana, la uniformidad de la placa tubular, la disposición de las fijaciones y el riesgo de errores de montaje.

En las instalaciones con múltiples enchufes, un componente mal encajado puede afectar de forma imperceptible a todo el circuito eléctrico de la toma de corriente.

Mantenimiento de la disposición directamente en el buque

Pregunta adónde va el gas capturado. Pregunta adónde se vacía el líquido sucio. Pregunta si un cartucho lleno se puede levantar con seguridad. Pregunta exactamente cómo comprueban los operarios que no hay presión antes de abrirlo.

Entonces pregúntate qué ocurre a las 2 de la madrugada cuando hay un problema.

Para trabajos piloto a baja presión o para la retención especializada de sólidos, filtros de PE sinterizado para soluciones líquidas podría ofrecer una alternativa permeable y personalizable. Un elemento asociado elemento filtrante de PE que se puede limpiar por retroceso Se caracteriza por una gama de precisión de 0,2 a 140 µm, longitudes de 120 a 600 mm y una opción tradicional de 5 µm. Estas cifras sirven para una evaluación inicial, pero no sustituyen a la verificación de la resistencia al colapso, la compatibilidad química, la retención total, los compuestos extraíbles, las limitaciones de limpieza y los patrones de incrustación en el agua de producción.

Una geometría personalizada puede solucionar los problemas de deslizamiento molestos. La oferta Formatos de filtros de plástico sinterizado para fabricantes de equipos originales (OEM) Están compuestos por UHMWPE, HDPE, PP, PA, PTFE, tubos, placas, varillas, tapones y formas especiales. Sin embargo, la familia de materiales es solo la primera consideración. La circulación por los poros, el soporte mecánico, el nivel de temperatura, la fijación, los ciclos de presión y la facilidad de limpieza determinan si la pieza es adecuada para la aplicación.

No confundas «característica» con «material». A filtro de plástico permeable y autosellante Aunque esté diseñado para ventilar una bolsa de drenaje clínico y sellarse en caso de fuga de líquido, y aunque pueda utilizar polietileno (PE) y funcionar a más de 50 kPa, eso no lo convierte en un elemento de agua producida a alta presión.

El mismo polímero. Una función diferente.

Contraste entre la reinversión y la reutilización inmobiliaria

Factor decisivo	Servicio de reinyección	Reutilización del agua de fracturación	Pretratamiento para la reutilización fuera del campo	Efecto inmobiliario
Objetivo principal	Proteger la capacidad de inyección de los proyectos de desarrollo	Mezcla de escudos, bombas y química	Proteger el tratamiento avanzado y el uso final	Especificar el punto final antes de la puntuación de Micron
Principales peligros relacionados con las partículas	Arena, FeS, rango, sólidos en descomposición, biomasa	Sólidos en suspensión, hierro, precursores de la gama	Sólidos finos, gotas de aceite, acelera	Piensa en la purificación por etapas o doble
Sales licuadas	Normalmente se soporta si es adecuado	Se considera generalmente aceptable dentro de los límites de la química	A menudo requieren una eliminación posterior	La limpieza de los cartuchos no es desalinización
Control de la grasa	Evita la obstrucción de los poros y la acumulación de residuos en el filtro	Proteger contra interferencias en los procedimientos	Membranas seguras y calidad final del agua	Hay que comprobar la carga de hidrocarburos, no solo los sólidos en suspensión totales (TSS)
Cuenta de presión	Normalmente elevadas y variables	De moderado a elevado, dependiendo del emplazamiento	A menudo se reduce tras la ecualización	Incluir el aumento, el cierre y el diferencial del elemento sucio
Diseño de funcionamiento recomendado	Horario continuo e intenso	Por proyecto o de forma continua	Alimentación constante para un tratamiento delicado	Los inmuebles dúplex podrían justificar un coste de capital más elevado
Estadísticas de reconocimiento	Inyectividad, aumento de tensión, flujo de sólidos	Combinar la eficiencia y la protección de los dispositivos	Obstrucción de membranas, intoxicación, cumplimiento de los requisitos de uso final	Mostrar la salida de alta calidad y el ΔP en relación entre sí

La situación en Nuevo México pone de manifiesto el verdadero atasco

La tecnología avanza a pasos agigantados. La confianza en uno mismo avanza más despacio.

En abril de 2024, el Departamento de Energía de Estados Unidos destinó $75 millones a lo largo de cinco años a la segunda fase de la Alianza Nacional para el Avance del Agua, centrada en reducir los costes y el consumo energético de la desalinización y la reutilización del agua. Esa señal de financiación es importante, ya que la reutilización del agua no depende de una única membrana milagrosa, sino que requiere un tratamiento integrado, transporte, supervisión, gestión de residuos y validación sobre el terreno.

Los proyectos piloto de Nuevo México ponen de manifiesto, además, una cruda realidad: el proceso de tratamiento puede generar agua visiblemente limpia y, aun así, dejar a las autoridades reguladoras, a los vecinos y a los conductores con dudas sobre compuestos no identificados, radionucleidos, residuos y exposición prolongada.

Reuters explicó un proyecto piloto en el que se utilizaba la filtración y purificación por membrana, mientras que el concentrado de color óxido se devolvía a un pozo de vertido. El agua quedó más limpia. Los residuos no desaparecieron.

Ahí es donde entra en juego la carcasa de pulido. Una purificación final estable minimiza los impactos de los sólidos en los costosos dispositivos situados aguas abajo, crea una barrera cuantificable y proporciona un punto de control físico.

Sin embargo, debería equiparse con instrumentos de medición.

Como mínimo, quiero conocer la presión de entrada y la de salida, la tensión diferencial, el caudal, la temperatura, un sistema de alarma de ΔP elevado, puntos de muestreo, una válvula de purga, un tubo de drenaje y la trazabilidad de los cartuchos.

Sin información, no hay pruebas.

La cruda realidad sobre el agua de producción “ideal” que embellece los inmuebles

La propiedad inmobiliaria más eficaz no es aquella que cuenta con el folleto de venta más extenso.

Se trata de un sistema que mantiene la estabilidad del sello en soluciones contaminadas, alcanza una tensión diferencial final predecible, se abre sin exponer a los operarios a la presión atrapada ni al H₂S, admite cartuchos que se pueden adquirir de forma continua y resiste la combinación real de cloruro, temperatura y gas ácido sin que se produzca óxido inesperado.

Me parecen dudosas tres afirmaciones.

En primer lugar, “acero inoxidable” sin indicar el grado, la causa del deterioro, las especificaciones de soldadura ni el documento de pasivación.

En segundo lugar, “5 micras” sin especificar si se trata de un valor nominal o absoluto y sin indicar el método de ensayo utilizado.

En tercer lugar, “alto caudal” sin curvas de caída de presión limpias y sucias al espesor y nivel de temperatura reales.

Una solicitud de presupuesto detallada debe incluir el tipo y la presión de funcionamiento, el tipo y la temperatura de funcionamiento, el rango de caudal, el análisis del agua, la carga de sólidos, la distribución del tamaño de las partículas, la presencia de aceite y grasa, los componentes gaseosos, el H₂S y el dióxido de carbono, los cloruros, pH, productos químicos de limpieza, requisitos para zonas peligrosas, requisitos de conexión, asignación de desgaste o base del material, dimensiones de los cartuchos, definición del rendimiento, presión diferencial máxima admisible, tipo de cierre, requisitos de elevación, requisitos normativos, documentos de ensayo y previsiones de piezas de recambio.

Eso parece complicado.

Genial.

Preguntas frecuentes

¿En qué consiste el blanqueo del agua de producción?

El pulido del agua de producción es la última etapa de control de sólidos y gotas que se utiliza tras la separación en masa para proteger un pozo de inyección, la membrana situada aguas abajo, el sistema de almacenamiento o el proceso de reutilización frente a problemas recurrentes relacionados con partículas en suspensión, aceite libre, residuos de corrosión, fragmentos de incrustaciones y sólidos biológicos que las etapas de tratamiento anteriores no han eliminado de forma fiable.

En general, se trata de una medida de contención, no de un proceso completo de tratamiento de aguas. Su eficacia depende del sellado de la estructura, la clasificación del medio filtrante, el perfil de carga, la composición química aguas arriba y la técnica de sustitución que utilice el operador.

¿Cómo puedo elegir una instalación de purificación de agua de producción?

A la hora de seleccionar un sistema de filtración de agua de producción, es necesario ajustar su presión nominal, los materiales metálicos en contacto con el fluido, la compatibilidad química de las juntas, la norma de conexión, la geometría del cartucho, el caudal de circulación, el límite de presión diferencial y el método de mantenimiento a la composición química real del agua del emplazamiento, la temperatura, la carga de sólidos, la presión de funcionamiento, los problemas detectados y el resultado final requerido para el agua tratada.

A continuación, confirma la opción con agua representativa, no con suposiciones basadas en agua limpia. Realiza un seguimiento de ΔP en función del caudal y de los sólidos en la salida, para que el equipo sepa si el filtro se está obstruyendo de forma habitual, si hay un desvío o si se está averiando.

¿Cuál es el mejor valor de micras para la reinyección de agua tratada?

No existe una clasificación mundial de micras óptima para la reinyección de agua de producción, ya que el umbral adecuado depende del comportamiento de los poros y las gargantas de la formación, la distribución del tamaño de las partículas, el arrastre de petróleo, las características de inyectabilidad, los ensayos de filtrabilidad y de si la clasificación es nominal o absoluta; por lo tanto, la cifra única que ofrece un proveedor constituye un punto de partida, no una base de diseño.

Un plan por etapas podría pasar por alto un aspecto realmente importante cuando la alimentación presenta grandes variaciones en el contenido de sólidos. Las pruebas piloto deben evaluar el rendimiento, el aumento de presión, el paso de sólidos, la vida útil de los cartuchos y la respuesta de la inyectividad.

¿Es adecuado el acero inoxidable para el pulido de inmuebles con agua generada?

El acero inoxidable puede ser ideal para el pulido de agua generada cuando la calidad elegida, la calidad de las soldaduras, la pasivación, la exposición directa al cloruro, el nivel de temperatura, la concentración de sulfuro de hidrógeno, la carga de dióxido de carbono y los productos químicos de limpieza se mantienen dentro de un rango de corrosión comprobado; El 316L es habitual, aunque las soluciones con alto contenido en cloruro o ácidas pueden requerir una aleación o un revestimiento más resistentes.

La decisión debería basarse en un análisis del deterioro, no en la práctica. Las fisuras, las tuberías de desagüe obstruidas, la entrada de oxígeno y las uniones entre metales diferentes pueden echar por tierra una elección de material que, por lo demás, sería acertada.

¿Puede una carcasa de cartucho desalinizar el agua de producción?

La depuración mediante cartuchos no desaliniza el agua generada, ya que la filtración mediante cartuchos y medios porosos elimina principalmente las partículas en suspensión y las gotitas dispersas, mientras que los iones disueltos, como Na+, Cl−, Ca2+, Mg2+, Ba2+ y Sr2+, pasan a través de ella; la desalinización requiere un procedimiento diferente, como el uso de membranas, la purificación, la disipación u otra tecnología de separación de sales.

Es posible que el sistema de pretratamiento siga siendo necesario, ya que los dispositivos de desalinización son sensibles a los sólidos, el aceite, las incrustaciones aceleradas y la materia orgánica. Un buen pretratamiento reduce el riesgo de obstrucción y favorece la alimentación de las etapas posteriores.

Define de nuevo los límites de la propiedad antes de las modificaciones relacionadas con el agua

Envía las condiciones operativas reales —no un precio genérico por caudal— y exige al proveedor que las aborde punto por punto. Incluye la composición química del agua, la información sobre las partículas, la carga de aceite, los transitorios de presión, la temperatura, el método de limpieza, la eficiencia de los cartuchos, el intervalo de sustitución previsto, los requisitos normativos y el acceso de los operarios.

A continuación, solicita pruebas: ilustraciones, certificados de materiales, análisis de tensiones, detalles sobre el ajuste de los cartuchos, requisitos de estanqueidad, curvas ΔP, registros de inspección y un plan de instalación.

Cambios de agua artificiales.

La vivienda no debería convertirse en la siguiente variable.
